परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
सामग्री के प्रकार
एफआर -4, यूके -1, यूके-3, आईएमएस, उच्च टीजी, उच्च आवृत्ति, हलोजन मुक्त, एल्यूमिनियम आधार, धातु मूल आधार
सतह का उपचार
HASL (वामो), फ्लैश सोना, ENIG, OSP, कार्बन स्याही (मुक्त संगत सीसा),
Peelable एस / एम, विसर्जन एजी / टिन, गोल्ड उंगली चढ़ाना, ENIG + गोल्ड उंगली
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect.a
हाई लाइट: | rigid flex,rigid flex pcb,rigid boards |
---|
14 layer Rigid PCB | |

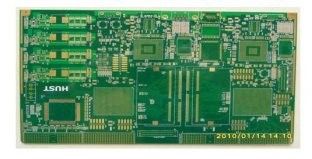

Model: | Rigid board-14L |
Layers: | 14 |
Material: | FR4 |
Surface treatment: | ENIG |
Width/space: | 4/4mil |
Finish thickness: | 2.0mm |
Min Hot: | 0.2mm |
OEM Custom Service
Board Thickness:0.5mm~3.0mm (0.02"~0.12")
Copper thickness: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, up to 6 OZ
Outline: Routing, punching, V-Cut
Solder mask: White/Black/Blue/Green/Red, Taiyo PSR4000 white
Legend/Silkscreen Color: Black/White
Surface finishing: Immersion Gold, HASL, OSP
Max Panel size: 600*1200mm (23.62"*47.24")
Packing: Vacuum/Plastic bag
Layer: 1 - 20 layers
