परिचय
पीसीबी विधानसभा एक प्रक्रिया है कि ज्ञान पीसीबी घटकों और विधानसभा की न सिर्फ लेकिन यह भी मुद्रित सर्किट बोर्ड डिजाइन, पीसीबी निर्माण और अंतिम उत्पाद के एक मजबूत समझ की आवश्यकता है। सर्किट बोर्ड विधानसभा सिर्फ एक पहेली का सही उत्पाद पहली बार वितरित करने के लिए टुकड़ा है।
सैन फ्रांसिस्को सर्किट सभी सर्किट बोर्ड सेवाओं के लिए एक एक स्थान पर समाधान है तो हम अक्सर पीसीबी उत्पादन प्रक्रिया डिजाइन से विधानसभा के लिए साथ घुस गए हैं। अच्छी तरह से साबित सर्किट विधानसभा और विनिर्माण भागीदारों के हमारे मजबूत नेटवर्क के माध्यम से, हम अपने प्रोटोटाइप या उत्पादन पीसीबी आवेदन के लिए सबसे उन्नत और लगभग असीम क्षमताओं को प्रदान कर सकते हैं। अपने आप को मुसीबत यह है कि खरीद प्रक्रिया के साथ आता है और बचाने के लिए कई घटकों विक्रेताओं के साथ काम कर रहे हैं। हमारे विशेषज्ञों आप अपने अंतिम उत्पाद के लिए सबसे अच्छा भागों में मिल जाएगा।
पीसीबी विधानसभा सेवाएं:
त्वरित-बारी प्रोटोटाइप विधानसभा
टर्नकी विधानसभा
आंशिक टर्नकी विधानसभा
माल विधानसभा
आज्ञाकारी RoHS के नेतृत्व मुक्त विधानसभा
गैर-RoHS विधानसभा
कॉन्फ़ॉर्मल कोटिंग
अंतिम बॉक्स का निर्माण और पैकेजिंग
पीसीबी विधानसभा की प्रक्रिया
ड्रिलिंग ----- एक्सपोजर ----- चढ़ाना ----- Etaching और स्ट्रिपिंग ----- पंचिंग ----- विद्युत परीक्षण ----- श्रीमती ----- लहर टांका --- --Assembling ----- आईसीटी ----- समारोह परीक्षण ----- तापमान और आर्द्रता परीक्षण
परीक्षण सेवा
एक्स-रे (2 डी और 3-डी)
BGA एक्स-रे निरीक्षण
AOI परीक्षण (स्वचालित ऑप्टिकल निरीक्षण)
आईसीटी परीक्षण (में सर्किट परीक्षण)
कार्यात्मक परीक्षण (बोर्ड और सिस्टम स्तर पर)
फ्लाइंग जांच
क्षमताओं
भूतल पर्वत प्रौद्योगिकी / पार्ट्स (श्रीमती विधानसभा)
के माध्यम से छेद डिवाइस / पार्ट्स (THD)
मिश्रित हिस्से: श्रीमती और THD विधानसभा
BGA / माइक्रो BGA / uBGA
QFN, पॉप और लीड-कम चिप्स
2800 पिन गिनती BGA
0201/1005 निष्क्रिय घटकों
0.3 / 0.4 पिच
पीओपी पैकेज
फ्लिप चिप CCGA के तहत भरे
BGA interposer / ढेर-अप
और अधिक…
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | pcb assembly process,circuit board assembly |
||
|---|---|---|---|
Electronic PCBA Design PCB circuit board , pcb design layout Double-Sided
Specifications
1, No MOQ;
2, OEM SMT&DIP Service;
3, 1-22 Layer;
4, UL.ROSH SGS Certification;
5, High quality, low cost&fast delivery.
Welcome to Rigao Electronics .CO.,Ltd.
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly and copy service
- Prototyping
- Components purchasing
- Cable and Wire Assemblies
- Plastics and Molds
- Fast turn around

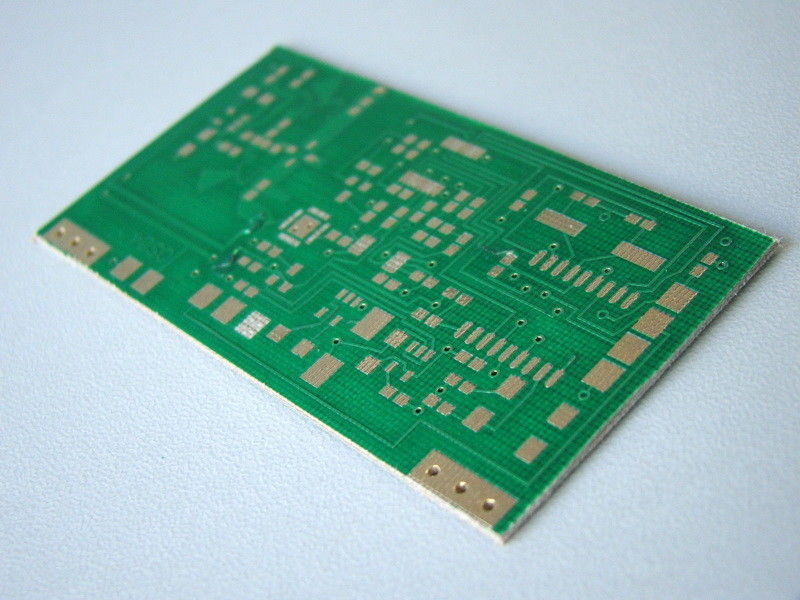

1. Double-Sided FR4 material 1 oz copper pcb board
2. Green solder mask, Immersion gold
3. with Competitive price
General Specifications Capability
Material Requirements:
| Size | Max.Finshed Size | 20.9”x24.4”(530mm x 620mm ) |
| Board Thickness | Standard | 0.004”to0.16 ” ±10% ( 0.1mmto4.0mm±10% ) |
| Min. | Single/ Double-sided:0.008”±0.004”(0.2mm ±0.1mm) | |
| 4-layer:0.01”±0.008”(0.4mm ±0.1mm) | ||
| 8-layer :0.01”±0.008”(0.4mm ±0.1mm) | ||
| Bow and twist | < 7/1000 | |
| Copper Weight | Outer Cu weight | 0.5oz ~ 3.0oz |
| Inner Cu wight | 0.5oz ~ 3.0oz | |
| Laminate Materials | FR-4,FR-1,,FR-2,CEM-1,CEM-3 | |
Process Requirements:
| Solder Mask | Color | green,light green,white,black,dark brown,yellow,red,blue |
| Min. solder mask clearance | 0.003”(0.07mm) | |
| Thickness | 0.0005”-0.0007”(0.012mm-0.017mm) | |
| Silkscreen | Color | White,black,yellow,red,blue,green |
| Min. Size | 0.006”(0.15mm) | |
| Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon | |
Quality Control:
| Electrical testing | Flying Probe Tester | Y |
| Controlled Impedance | Tolerance | ±10% |
| Impedance tester | Tektronix TDS8200 | |
| Routing | End Mills Test | ± 0.006”(0.15mm) |
| CNC Tolerance | ±0.004”(0.1mm) | |
| V-Cut Depth V-cut | FR-4(1/3+-0.1mm);FR-1,FR-2,CEM-1,CEM-3(1/2+-0.1mm) | |
| V-cut angle V-CUT | 15°,18°,30° | |
| V-CUT | line,hole,V-shape |
Manufacturing Capability for PCB Board
1). Material type: CEM-3,FR-4,FR-4-TG170/TG180,Halogen Free,Rogers,Arlon,Taconic,Isola,PTFE, Bergquist
2). Surface Treatment: HASL,HASL lead-free,HAL,Flash gold,immersion gold,OSP,Gold Finger
Palting,Selective thick gold plating, immersion silver,immersion tin, Carbon ink,peelable mask
3). Solder mask colour: Green/MATT Green/Blue/Yello/White/Black/Red
4). Board Size: 650mm*1000mm
5). Board Layer: 1L-26L
6). Board thickness: 0.2mm to 6.0mm
7). Finished Copper thickness: 0.5 OZ to 6 OZ
8). Min. drilled hole size: 3mil (0.075mm)
9). Min. Line width/Line spacing: 3mil/3mil
10). Copper thickness in hole: >20um
11). Board thickness tolerance: ±10%
12). Outline tolerance: Routing:±0.1mm,Punching:±0.1mm
13). Hole tolerance: PTH: ±0.076mm , NPTH: ±0.05mm
14). impedance control tolerance: ±10%
15). Warp and Twist: <0.75%
16). Tested by:Flying-Probe Tester, Fixture tester , Visual Inspection
17). Special requirements: Buried and blind vias, impedance control, thick Cu PCB,selectivity plating gold 30 microinch
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Certificate: UL,ISO 9001,ISO14001,ROHS
20). We have a sound quality management system,Ensure the quality of all products
High precision manufacturing
Our Principle is simple, “Act by heart, Make the best.”
Our Strength is distinct, “Years of experiences in PCB and PCBA field”
Our Goal is achievable, “ To be the most reliable supplier of PCB and PCBA.”
Our Orientation is clear, “Focus on prototypes and low to medium volume business ”
