पीसीबी बोर्ड के लिए परीक्षण प्रक्रियाओं
--- हम कई गुणवत्ता में किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले आश्वस्त प्रक्रियाओं का प्रदर्शन। इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
सतह का उपचार
लीड मुक्त एचएएल
सोना चढ़ाना (1-30 माइक्रो इंच)
ओएसपी
चांदी चढ़ाना
शुद्ध टिन चढ़ाना
विसर्जन टिन
विसर्जन गोल्ड
सोने की उंगली
अन्य सेवा:
एक) हम रोजर्स, Teflon, Taconic, फादर-4 उच्च टीजी, स्टॉक में सिरेमिक के रूप में कई विशेष सामग्री है। हमें अपनी जांच भेजने के लिए आपका स्वागत है।
बी) हम भी सोर्सिंग घटकों, पीसीबी डिजाइन, पीसीबी की नकल, पीसीबी ड्राइंग, पीसीबी विधानसभा और इतने पर प्रदान करते हैं।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | नेतृत्व में पीसीबी के लिए एल्यूमीनियम पीसीबी,एल्यूमीनियम पीसीबी,एलईडी पीसीबी |
||
|---|---|---|---|

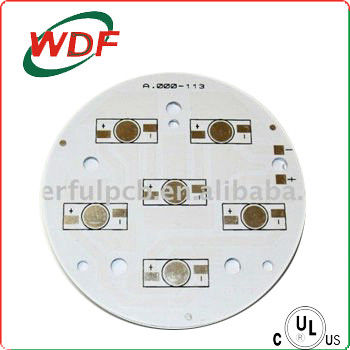

दौर ई-परीक्षण के साथ पीसीबी बोर्ड के नेतृत्व में
1. सामग्री: एल्यूमीनियम;
2.T / टी, वेस्टर्न यूनियन, पेपैल;
3.Certificate: उल, आईएसओ, TS16949;
4.single पक्ष पीसीबी
5.Paypal उपलब्ध
नेतृत्व के लिए एल्यूमीनियम दौर पीसीबी
1. एक बंद सेवा
2. OEM सेवा
3. Gerber फ़ाइल की जरूरत
4. नमूने के साथ पीसीबी क्लोन
5. गुणवत्ता की गारंटी और पेशेवर के बाद बेचने सेवा
पीसीबी के लिए हमारी उत्पादन क्षमता
| परत | 1 करने के लिए 28 परतों | ||
| सामग्री के प्रकार | एफआर -4, यूके -1, यूके-3, उच्च टीजी, FR4 हलोजन मुक्त, रोजर्स | ||
| बोर्ड मोटाई | 0.21mm करने के लिए 7.0 मिमी | ||
| कॉपर मोटाई | 7.0 आस्ट्रेलिया के लिए 0.5 औज़ | ||
| छेद में कॉपर मोटाई | > 25.0 उम (> 1mil) | ||
| आकार | - मैक्स। बोर्ड का आकार: 23 × 25 (580mm × 900mm) | ||
| - मि। Drilled छेद का आकार: 3mil (0.075mm) | |||
| - मि। रेखा चौड़ाई: 3mil (0.075mm) | |||
| - मि। पंक्ति रिक्ति: 3mil (0.075mm) | |||
| सतही परिष्करण | HASL / HASL नेतृत्व मुक्त, एचएएल, रासायनिक टिन, रासायनिक गोल्ड, विसर्जन रजत / सोना, ओएसपी, सोना चढ़ाना | ||
| मिलाप मास्क का रंग | ग्रीन / पीला / काला / सफेद / लाल / नीला | ||
| सहनशीलता | - आकार सहिष्णुता: ± 0.13 | ||
| - होल सहिष्णुता: PTH: ± 0.076 NPTH: 0.05 ± | |||
| पीसीबी पैकिंग | - इनर पैकिंग: वैक्यूम पैकिंग / प्लास्टिक बैग | ||
| - बाहरी पैकिंग: मानक दफ़्ती पैकिंग | |||
| प्रमाणपत्र | उल, आईएसओ 9001, आईएसओ 14001 | ||
| विशेष आवश्यकताएं | दफन और अंधा विअस + प्रतिबाधा + BGA नियंत्रित | ||
| प्रोफाइलिंग | छिद्रण, रूटिंग, वी कट, Beveling | ||
| मुद्रित सर्किट बोर्ड विधानसभा के साथ ही इलेक्ट्रॉनिक encased उत्पादों के सभी प्रकार के लिए OEM सेवा प्रदान करता है। | |||
हमसे संपर्क करें महान PCBs और पूरी जानकारी के लिए बाहर की जाँच करने के लिए, हम एक काम कर दिन में कीमतों के साथ आप जवाब देंगे!
