सामग्री
FR4, गैर हैलोजन सामग्री, एल्यूमीनियम बेस, कूपर आधार, उच्च आवृत्ति सामग्री, मोटी तांबे पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: SL S1000-2, ITEQ: IT180
सतह का उपचार
एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन सिल्वर, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, OSP, विसर्जन चांदी, विसर्जन टिन) + गोल्ड फिंगर
फायदा
1.PCB कारखाने सीधे
2.PCB उच्च गुणवत्ता
3.PCB अच्छी कीमत
4.PCB जल्दी समय
5.PCB प्रमाण पत्र (आईएसओ / उल E354810 / RoHS)
क्षमता:
-उच्च फ्रीक्वेंसी (TACONIC सामग्री) / टीजी / घनत्व / प्रेसिजन प्रतिबाधा नियंत्रित बोर्डों
-भारी कॉपर पीसीबी, धातु आधारित पीसीबी। हार्ड गोल्ड पीसीबी, ब्लाइंड और दफन विअस बोर्ड,
हलोजन मुक्त पीसीबी, एल्यूमिनियम समर्थित बोर्डों
-Gold उंगली + एचएएल और Leadfree HASL पीसीबी, Leadfree संगत पीसीबी
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | एल्यूमीनियम कोर पीसीबी,एल्यूमीनियम का समर्थन किया है पीसीबी |
||
|---|---|---|---|

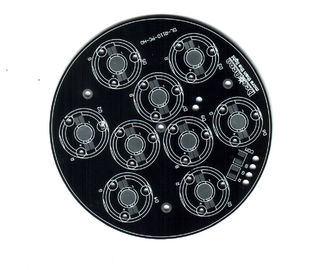

एलईडी के लिए 94V एल्यूमीनियम पीसीबी बोर्ड, थर्मास्टाइबल एल्यूमीनियम समर्थित पीसीबी 2.0 मोटाई
जल्दी से विवरण
पीसीबी के प्रकार: | एल्यूमिनियम पीसीबी |
परत: | एक तरफ |
मिन .Line चौड़ाई / अंतरिक्ष: | 3mil / 3mil |
मि। व्यास के माध्यम से: | 0.3 मिमी |
समाप्त मोटाई: | 2.0 मिमी |
सतह खत्म: | HASL |
आकार: | 100 * 100mm |
सामग्री: | एल्यूमिनियम आधार |
रंग: | काली |
आवेदन: | LED |
विवरण
शेन्ज़ेन Hengda 10 साल के लिए एल्यूमिनियम मुद्रित सर्किट बोर्डों (भी बुलाया धातु आधार पीसीबी) में विशेष। हालांकि मूल रूप से बिजली की आपूर्ति उद्योग में उपयोग के लिए कल्पना की इन substrates अब कर रहे हैं सबसे व्यापक रूप से उच्च चमक एलईडी उत्पादों में इस्तेमाल किया। इन उत्पादों के लिए कई नाम हैं; एल्यूमीनियम पहने, एल्यूमीनियम आधार, धातु कोर (MCPCB), अछूता धातु सब्सट्रेट (आईएमएस या IMPCB), thermally प्रवाहकीय पीसीबी, आदि ... लेकिन वे सभी एक ही बात मतलब है। thermally प्रवाहकीय लेकिन विद्युत इन्सुलेट अचालक की एक पतली परत एक धातु आधार है और एक तांबे पन्नी के बीच टुकड़े टुकड़े में है। तांबे पन्नी वांछित सर्किट पैटर्न में etched है और धातु आधार पतली ढांकता के माध्यम से इस सर्किट से दूर गर्मी आ रही है।
इन एलईडी उत्पादों और अनुप्रयोगों में एक धातु कोर पीसीबी का उपयोग बहुत गर्मी उत्सर्जित कम करने में मदद।
अन्य अनुप्रयोगों है कि MCPCB एकीकरण के लिए आदर्श होते हैं सौर पैनलों और गति नियंत्रण आवेदन कर रहे हैं। हम भी अपने HDI पीसीबी प्रौद्योगिकी के साथ धातु कोर गठबंधन कर सकते हैं।
धातु कोर पीसीबी सामग्री और मोटाई
थर्मल पीसीबी धातु कोर एल्यूमीनियम (एल्यूमीनियम कोर पीसीबी), तांबा (तांबा कोर पीसीबी या एक भारी तांबा पीसीबी) या विशेष मिश्र का एक मिश्रण हो सकता है। सबसे आम एक एल्यूमीनियम कोर पीसीबी है।
125 लाख, लेकिन मोटा और पतले प्लेटों हैं possible.MCPCB तांबे पन्नी की मोटाई 1 - हो सकता है - पीसीबी बेस प्लेट में धातु कोर की मोटाई आमतौर पर 30 लाख 10 आउंस।
MCPCB के लाभ
MCPCBs एक कम थर्मल प्रतिरोध के लिए एक उच्च तापीय चालकता के साथ एक अचालक बहुलक परत को एकीकृत करने की क्षमता के लिए उपयोग करने के लिए फायदेमंद हो सकता है।
धातु कोर PCBs हस्तांतरण गर्मी 8 से 9 बार FR4 PCBs की तुलना में तेजी। MCPCB laminates गर्मी नष्ट, गर्मी पैदा घटकों कूलर जो वृद्धि हुई प्रदर्शन और जीवन में जो परिणाम रखते हुए।
एल्यूमिनियम आधारित पीसीबी के साथ उत्पाद
अनुप्रयोग है कि गर्मी की एक बड़ी राशि अक्सर उत्पन्न पर्याप्त रूप से सिर्फ पारंपरिक प्रशंसकों का उपयोग कर ठंडा नहीं किया जा सकता। धातु कोर PCBs के माध्यम से प्रवाहकीय ठंडा एक आदर्श उत्पादन विकल्प हैं।
MCPCBs सबसे व्यापक रूप से, एलईडी प्रौद्योगिकी के क्षेत्र में पाए जाते हैं, क्योंकि वे एक विशिष्ट रोशनी उत्पादन के लिए आवश्यक एल ई डी की संख्या कम है। प्रकाश उत्सर्जक डायोड जैसे अनुप्रयोगों में गर्मी की एक बड़ी राशि रिलीज
तकनीकी क्षमताओं
परतों की संख्या | 1, 2, 4 या 6, अप करने के लिए 36 परतों |
आदेश की मात्रा | 1 करने के लिए 500,000 |
बोर्ड आकार | आयताकार, गोल, स्लॉट्स, कटआउट, जटिल, अनियमित |
बोर्ड प्रकार | कठोर, लचीला, कठोर लचीला |
बोर्ड सामग्री | FR4 गिलास epoxy, FR4 उच्च टीजी, आज्ञाकारी RoHS; एल्यूमिनियम, रोजर्स, आदि |
बोर्ड काटना | कतरें, वि स्कोर, टैब कराई |
बोर्ड मोटाई | फ्लेक्स, 0.2 ~ 6.0 मिमी, 0.01 ~ 0.25 " |
कॉपर वजन | 1.0, 1.5, 2.0 आस्ट्रेलिया |
सोल्डर मास्क | दो तरफा हरी LPI, इसके अलावा, लाल, सफेद, पीले, नीले, काले समर्थन |
रेशमी निकृंत | दो तरफा या एक तरफा सफेद, पीले, काले, या नकारात्मक में |
पंक्ति चौड़ाई मिनट सिल्क स्क्रीन | 0.006 "या 0.15mm |
मैक्स बोर्ड आयाम | 45 x 45 "या 114 x 114 सेमी |
मिन ट्रेस / खाई | 0.004 ", 0.1 मिमी, या 4 mils |
मिन ड्रिल छेद व्यास | 0.006 ", 0.15mm, या 6 mils |
सतह खत्म | HASL, Nickle, आई एम एम गोल्ड, आई एम एम टिन, आई एम एम रजत, ओएसपी आदि |
बोर्ड मोटाई सहिष्णुता | ± 10% |
कॉपर वजन सहिष्णुता | 0.25 आउंस ± |
मिनिमल स्लॉट चौड़ाई | 0.12 ", 3.0 मिमी, या 120 mils |
वी के स्कोर गहराई | बोर्ड मोटाई का 20-25% |
छेद के माध्यम से मढ़वाया | हाँ |
सिंक छेद | हाँ |
डिजाइन फ़ाइल प्रारूप | Gerber RS-274X, 274D, ईगल और ऑटोकैड के DXF, DWG |
पीसीबी के उत्पादन के फ्लो चार्ट
परीक्षण प्रक्रियाओं
हम किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले कई गुणवत्ता आश्वासन प्रक्रियाओं प्रदर्शन करते हैं। इसमें शामिल है:
त्वरित बारी का नेतृत्व बार
एचडीआई पीसीबी उत्पादन के लिए, हम प्रदान कर सकते हैं 7 to10 दिनों बार चारों ओर मोड़। बहुपरत PCBs के लिए, fastestturnaround समय परतों और मात्रा की संख्या पर निर्भर करता है।
सेवा गारंटी
हम अपनी क्षमता के अनुसार पेशेवर प्रत्येक ग्राहक की सेवा करने के लिए, सच्चाई और मैत्रीपूर्ण सुनिश्चित करें। हम खुशी से अपनी परियोजना को फिर से काम करेंगे, तो अपनी परियोजना के लिए 100% संतोषजनक नहीं है।
अब एक त्वरित बोली जाओ
सामग्री का एक बिल में भेजने के द्वारा, Gerber फ़ाइलों विधानसभा ड्राइंग सहित और हम घंटे के भीतर वापस करने के लिए एक उद्धरण होगा। शेन्ज़ेन Hengda के साथ वहाँ कभी नहीं एक छिपा लागत है और हमारी कीमतें बहुत प्रतिस्पर्धी और उचित हैं।
