सामग्री
FR4, गैर हैलोजन सामग्री, एल्यूमीनियम बेस, कूपर आधार, उच्च आवृत्ति सामग्री, मोटी तांबे पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: SL S1000-2, ITEQ: IT180
सतह का उपचार
एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन सिल्वर, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, OSP, विसर्जन चांदी, विसर्जन टिन) + गोल्ड फिंगर
फायदा
1.PCB कारखाने सीधे
2.PCB उच्च गुणवत्ता
3.PCB अच्छी कीमत
4.PCB जल्दी समय
5.PCB प्रमाण पत्र (आईएसओ / उल E354810 / RoHS)
क्षमता:
-उच्च फ्रीक्वेंसी (TACONIC सामग्री) / टीजी / घनत्व / प्रेसिजन प्रतिबाधा नियंत्रित बोर्डों
-भारी कॉपर पीसीबी, धातु आधारित पीसीबी। हार्ड गोल्ड पीसीबी, ब्लाइंड और दफन विअस बोर्ड,
हलोजन मुक्त पीसीबी, एल्यूमिनियम समर्थित बोर्डों
-Gold उंगली + एचएएल और Leadfree HASL पीसीबी, Leadfree संगत पीसीबी
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Base Material: | FR-4 | Copper Thickness: | 1 oz,As your request |
|---|---|---|---|
| Board Thickness: | 1.6 mm | Min. Hole Size: | 0.25mm |
| Min. Line Width: | 0.12mm | Min. Line Spacing: | 0.12mm |
| Surface Finishing: | HSAL lead free | Produc Name: | multilayer pcb prototype making machine |
| हाई लाइट: | उच्च घनत्व बहुपरत पीसीबी,पीसीबी |
||

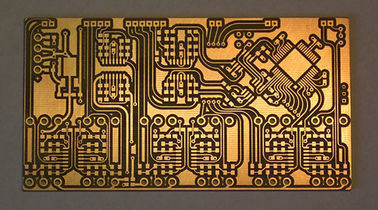

डबल पक्षीय बहुपरत प्रोटोटाइप पीसीबी बोर्ड चार परत 1.6 मिमी मोटाई OEM सेवा
RiGao इलेक्ट्रानिक्स सीओ में आपका स्वागत है। लि।
- अनुबंध विनिर्माण
- अभियान्त्रिक सेवाएं
- पीसीबी डिजाइन और विधानसभा और प्रति सेवा
- प्रोटोटाइप
- अवयव की खरीद
- केबल और वायर सभाओं
- प्लास्टिक और Molds
- फास्ट चारों ओर मोड़
1. डबल पक्षीय FR4 सामग्री 1 आस्ट्रेलिया कॉपर पीसीबी बोर्ड
2. ग्रीन मिलाप मुखौटा, विसर्जन सोना
3. प्रतिस्पर्धी मूल्य के साथ
जनरल विनिर्देशों क्षमता
सामग्री आवश्यकताओं:
| आकार | Max.Finshed आकार | 20.9 "x24.4" (530mm x 620mm) |
| बोर्ड मोटाई | मानक | 0.004 "to0.16" ± 10% (± 10% 0.1mmto4.0mm) |
| मि। | सिंगल / डबल पक्षीय: 0.008 "± 0.004" (0.2 मिमी ± 0.1 मिमी) | |
| 4-परत: 0.01 "± 0.008" (0.4mm ± 0.1 मिमी) | ||
| 8-परत: 0.01 "± 0.008" (0.4mm ± 0.1 मिमी) | ||
| धनुष और मोड़ | <7/1000 | |
| कॉपर भार | आउटर घन वजन | 0.5oz ~ 3.0oz |
| इनर घन आइल | 0.5oz ~ 3.0oz | |
| टुकड़े टुकड़े सामग्री | एफआर -4, एफआर-1,, एफआर -2, यूके -1, यूके-3 | |
प्रक्रिया आवश्यकताओं:
| सोल्डर मास्क | रंग | हरे, हल्के हरे, सफेद, काले, गहरे भूरे, पीले, लाल, नीले |
| मि। मिलाप मुखौटा क्लीयरेंस | 0.003 "(0.07mm) | |
| मोटाई | 0.0005 "-0.०,००७" (0.012mm-0.017mm) | |
| silkscreen | रंग | सफेद, काले, पीले, लाल, नीले, हरे |
| मि। आकार | 0.006 "(0.15mm) | |
| सतह खत्म | HASL, HASL पंजाब मुक्त, विसर्जन सोना, चांदी विसर्जन, विसर्जन टिन, ओएसपी (Entek), एस / जी चढ़ाना, ENEPIG, जी / एफ चढ़ाना, कार्बन | |
गुणवत्ता नियंत्रण:
| विद्युत परीक्षण | फ्लाइंग जांच परीक्षक | Y |
| नियंत्रित प्रतिबाधा | सहनशीलता | ± 10% |
| मुक़ाबला परीक्षक | Tektronix TDS8200 | |
| मार्ग | अंत मिलों टेस्ट | ± 0.006 "(0.15mm) |
| सीएनसी सहिष्णुता | ± 0.004 "(0.1 मिमी) | |
| वि कट गहराई वि कटौती | एफआर -4 (1/3 + -0.1mm); एफआर -1, एफआर -2, यूके -1, यूके-3 (1/2 + -0.1mm) | |
| वी-कट कोण वी-कट | 15 डिग्री, 18 डिग्री, 30 डिग्री | |
| वी-कट | लाइन, छेद, वी-आकार |
पीसीबी बोर्ड के लिए क्षमता निर्माण
1)। सामग्री के प्रकार: यूके-3, एफआर -4, एफआर-4-TG170 / TG180, हलोजन मुक्त, रोजर्स, Arlon, Taconic, इसोला, PTFE, Bergquist
2)। सतह के उपचार: HASL, HASL नेतृत्व मुक्त, एचएएल, फ़्लैश सोना, विसर्जन सोना, ओएसपी, गोल्ड फिंगर Palting, चयनित मोटी सोने चढ़ाना, विसर्जन चांदी, विसर्जन टिन, कार्बन स्याही, peelable मुखौटा
3)। मिलाप मुखौटा रंग: हरा / मैट हरी / नीले / Yello / सफेद / काला / लाल
4)। बोर्ड का आकार: 650mm * 1000 मिमी
5)। बोर्ड परत: 1L-26L
6)। बोर्ड मोटाई: 6.0 मिमी के लिए 0.2 मिमी
7)। समाप्त कॉपर मोटाई: 0.5 औज़ 6 आस्ट्रेलिया के लिए
8)। मि। drilled छेद का आकार: 3mil (0.075mm)
9)। मि। रेखा चौड़ाई / पंक्ति रिक्ति: 3mil / 3mil
10)। छेद में कॉपर मोटाई:> 20um
1 1)। बोर्ड मोटाई सहिष्णुता: ± 10%
12)। रेखांकित सहिष्णुता: रूटिंग: ± 0.1 मिमी, पंचिंग: ± 0.1 मिमी
13)। होल सहिष्णुता: PTH: ± 0.076mm, NPTH: ± 0.05 मिमी
14)। प्रतिबाधा नियंत्रण सहिष्णुता: ± 10%
15)। ताना और ट्विस्ट: <0.75%
16)। फ्लाइंग जांच परीक्षक, स्थिरता परीक्षक, दृश्य निरीक्षण: द्वारा परीक्षण किया
17)। विशेष आवश्यकताओं: दफन और अंधा विअस, प्रतिबाधा नियंत्रण, मोटी घन पीसीबी, चयनात्मकता चढ़ाना सोना 30 माइक्रोइंच
18)। प्रोफाइलिंग: छिद्रण, रूटिंग, वी कट, Beveling
19)। प्रमाण पत्र: उल, आईएसओ 9001, ISO14001, ROHS
20)। हम एक ध्वनि की गुणवत्ता प्रबंधन प्रणाली है, सभी उत्पादों की गुणवत्ता सुनिश्चित
उच्च परिशुद्धता निर्माण
हमारा सिद्धांत सरल है, "दिल से अधिनियम, सबसे अच्छा है।"
हमारा अलग strengthis, "पीसीबी और PCBA क्षेत्र में अनुभव के वर्षों"
हमारा लक्ष्य प्राप्त है, "पीसीबी और PCBA का सबसे विश्वसनीय आपूर्तिकर्ता होने के लिए।"
हमारा रुख स्पष्ट है, "मध्यम मात्रा व्यवसाय के लिए प्रोटोटाइप पर फोकस और कम"
व्यक्ति से संपर्क करें: Miss. aaa
दूरभाष: 86 755 8546321
फैक्स: 86-10-66557788-2345
