सामग्री
FR4, गैर हैलोजन सामग्री, एल्यूमीनियम बेस, कूपर आधार, उच्च आवृत्ति सामग्री, मोटी तांबे पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: SL S1000-2, ITEQ: IT180
सतह का उपचार
एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन सिल्वर, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, OSP, विसर्जन चांदी, विसर्जन टिन) + गोल्ड फिंगर
फायदा
1.PCB कारखाने सीधे
2.PCB उच्च गुणवत्ता
3.PCB अच्छी कीमत
4.PCB जल्दी समय
5.PCB प्रमाण पत्र (आईएसओ / उल E354810 / RoHS)
क्षमता:
-उच्च फ्रीक्वेंसी (TACONIC सामग्री) / टीजी / घनत्व / प्रेसिजन प्रतिबाधा नियंत्रित बोर्डों
-भारी कॉपर पीसीबी, धातु आधारित पीसीबी। हार्ड गोल्ड पीसीबी, ब्लाइंड और दफन विअस बोर्ड,
हलोजन मुक्त पीसीबी, एल्यूमिनियम समर्थित बोर्डों
-Gold उंगली + एचएएल और Leadfree HASL पीसीबी, Leadfree संगत पीसीबी
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | ARS | परत: | 6 परत |
---|---|---|---|
कॉपर मोटाई: | एक आउंस | सतह चढ़ाना: | विसर्जन गोल्ड |
टांका लगाना मास्क: | ब्लू | silkscreen: | सफेद |
बोर्ड मोटाई: | 1.6 मिमी | ||
हाई लाइट: | एचडीआई सर्किट बोर्ड,मिलाप मुखौटा पीसीबी |

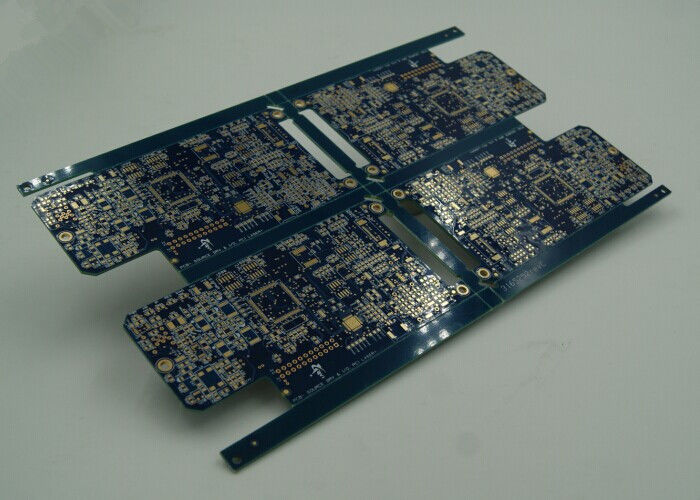

ब्लू बीजीए एचडीआई पीसीबी मुद्रित सर्किट बोर्ड निर्माता ब्लाइंड वाया ब्रीड विअस के साथ
पीसीबी क्षमता
उच्च परिशुद्धता प्रोटोटाइप | पीसीबी थोक उत्पादन | ||
अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
मिन लाइन चौड़ाई (मिली) | 3mil | 4mil | |
मिन लाइन स्पेस (मिल) | 3mil | 4mil | |
न्यूनतम माध्यम (यांत्रिक ड्रिलिंग) | बोर्ड मोटाई 1.2 मिमी | 0.15 mm | 0.2 मिमी |
बोर्ड मोटाई 2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
बोर्ड मोटाई> 2.5 मिमी | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
अभिमुखता अनुपात | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
बोर्ड मोटाई | मैक्स | 8 मिमी | 7mm |
मिन | 2 परतें: 0.2 मिमी; 4 परतें: 0.35 मिमी; 6 परतें: 0.55 मिमी; 8 परतें: 0.7 मिमी; 10 परतें: 0.9 मिमी | 2 परतें: 0.2 मिमी; 4 परतें: 0.4 मिमी; 6 परतें: 0.6 मिमी; 8 लेयर: 0.8 मिमी | |
अधिकतम बोर्ड का आकार | 610 * 1200mm | 610 * 1200mm | |
मैक्स कॉपर मोटाई | 0.5-6oz | 0.5-6oz | |
विसर्जन सोना / सोना मढ़वाया मोटाई | विसर्जन सोने: एयू, 1-8u " | ||
मोटी तांबा मोटी | 25 मीटर 1 मील | 25 मीटर 1 मील | |
सहनशीलता | बोर्ड मोटाई | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी |
आउटलाइन सहिष्णुता | ≤100mm: +/- 0.1 मिमी | ≤100mm: +/- 0.13mm | |
मुक़ाबला | ± 10% | ± 10% | |
मिन सोल्डर मास्क पुल | 0.08 मिमी | 0.10mm | |
वायस क्षमता प्लगिंग | 0.25 मिमी - 0.60mm | 0.70mm - 1.00mm |
विवरण
1. पीसीबी और पीसीबी विधानसभा के पेशेवर निर्माता एकल पक्षीय पीसीबी, डबल पक्षीय पीसीबी, बहुपरत पीसीबी, पीसीबी लेआउट और डिजाइन और पीसीबी विधानसभा में विशेष
2. सामग्री प्रकार: एफआर 4, गैर-हलोजन सामग्री, एल्यूमिनियम बेस, कूपर बेस, उच्च आवृत्ति सामग्री, मोटा तांबे का पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: एसएल एस -1000-2, आईटीईएक्स: आईटी 180
3. सतह के उपचार: एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन रजत, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, ओएसपी, विसर्जन रजत, विसर्जन टिन) + गोल्ड फिंगर
ब्लाइंड के माध्यम से: यह सतह में से किसी भी आंतरिक परत से है।
इसके द्वारा किया गया था: इसके माध्यम से आंतरिक परतों के बीच है। के माध्यम से burried ऊपर या नीचे laye से पहुंच से बाहर नहीं है।
फायदा
1. पीसीबी कारखाने सीधे
2.पीसीबी उच्च गुणवत्ता
3.पीसीबी अच्छी कीमत
4.पीसीबी त्वरित समय
5.पीसीबी प्रमाणीकरण (आईएसओ / यूएल ई354810 / आरओएचएस)
