सामग्री के प्रकार:
FR4, गैर हैलोजन सामग्री, एल्यूमीनियम बेस, कूपर आधार, उच्च आवृत्ति सामग्री, मोटी तांबे पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: SL S1000-2, ITEQ: IT180
भूतल उपचार: एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन सिल्वर, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, OSP, विसर्जन चांदी, विसर्जन टिन) + गोल्ड फिंगर
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect: PCBs इस तरह के रूप में उच्च तकनीक उद्योगों की एक विस्तृत श्रृंखला के लिए लागू कर रहे हैं। निरंतर काम और विपणन के लिए प्रयास, अमेरिका, कनाडा, यूरोप देशों, अफ्रीका और अन्य एशिया-प्रशांत देशों के उत्पादों के निर्यात के द्वारा।
सामान्य प्रश्न
उपलब्ध छेद आकार क्या है?
150 mils करने के लिए 14 mils - 1 लाख वेतन वृद्धि
200 mils करने के लिए 150 mils - 5 लाख की वेतन वृद्धि
ऊपर 200 mils - छेद बाहर से कराई किया जाएगा
हम केवल शाही इकाइयों में अभ्यास का उपयोग करें। मीट्रिक इकाइयों (मिमी) में प्रस्तुत की फ़ाइलें शाही इकाइयों (mils) करने के लिए परिवर्तित किया जाएगा और अगले लाख तक गोल।
मैं मीट्रिक इकाइयों में डिजाइनिंग, जबकि वेबसाइट शाही इकाइयों में निर्दिष्ट किया जाता है करने के लिए इस्तेमाल कर रहा हूँ। वहाँ एक रूपांतरण चार्ट मैं उल्लेख कर सकते है?
जब एक ऑनलाइन बोली का अनुरोध, बोली प्रपत्र आयामों के लिए मिमी इकाइयों के साथ-साथ इंच संभाल सकते हैं।
कैसे मैं अपने डिजाइन में आंतरिक कटआउट / मिलिंग निर्दिष्ट करूँ?
सभी आंतरिक कटआउट / स्लॉट / मिलिंग एक ही स्तर पर निर्दिष्ट किया जाना चाहिए बोर्ड रूपरेखा है। न्यूनतम रॉटेबल स्लॉट आकार 32 mils है। आदेश में समय के दौरान, "विशेष अनुरोध" खंड में इस आवश्यकता को बताएं ताकि हमारे सीएएम इंजीनियरों इसके बारे में पता है। यह कुछ हम अक्सर मुठभेड़ नहीं है - तो वहाँ संभावना है कि हम इसे नजरअंदाज कर सकते हैं। यकीन है कि यह हमारे लिए जाना जाता है बनाते हैं।
उत्पाद विवरण:
|
हाई लाइट: | प्रोटोटाइप पीसीबी विधानसभा,इलेक्ट्रॉनिक्स अनुबंध निर्माता |
---|

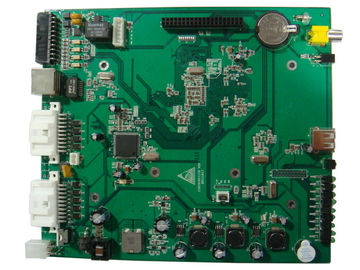

श्रीमती / BGA / डुबकी विधानसभा, दो तरफा प्रोटोटाइप पीसीबी बोर्ड विधानसभा के लिए पेशेवर ईएमएस PCBA
कुंजी विनिर्देशनों / विशेष सुविधाएँ:
पीसीबी विधानसभा के लिए हमारी सेवाओं
पीसीबी विधानसभा के लिए अपनी क्षमताओं को
स्टैंसिल आकार सीमा | 736 मिमी x 736 मिमी |
मि। आईसी पिच | 0.30 मिमी |
मैक्स। पीसीबी आकार | 410 मिमी x 360 मिमी |
मि। पीसीबी मोटाई | 0.35 मिमी |
मि। चिप का आकार | 0201 (0.6 मिमी x 0.3 मिमी) |
मैक्स। BGA आकार | 74 मिमी x 74 मिमी |
BGA गेंद पिच | 1.00 मिमी (मिन) / F3.00 मिमी (मैक्स) |
BGA गेंद व्यास | 0.40 मिमी (न्यूनतम) /F1.00 मिमी (मैक्स) |
QFP लीड पिच | 0.38 मिमी (न्यूनतम) /F2.54 मिमी (मैक्स) |
स्टैंसिल सफाई की आवृत्ति | 1 बार / 5 ~ 10 टुकड़े |
नंगे पीसी बोर्ड निर्माण से निपटने के लिए अपनी क्षमताओं को
नकली डेटा आदानों: Gerber डेटा RS-274-एक्स या एपर्चर सूची के साथ RS-274-डी और ड्रिल फ़ाइलें, Protel, PAD2000, PowerPCB, ORCAD के साथ डिजाइन फ़ाइल
परतें 2-30 एल
सामग्री प्रकार फादर -4, फादर-5, उच्च टीजी, हलोजन मुक्त, रोजर्स,
इसोला, Taconic, Arlon, Teflon, एल्यूमीनियम आधारित
मैक्स। पैनल आयाम 39000mil * 47000mil / 1000 मिमी * 1200 मिमी
रूपरेखा सहिष्णुता ± 4mil ± 0.10mm
बोर्ड मोटाई 8mil-236mil / 0.2mm-6.0mm
बोर्ड ± 10% मोटाई सहिष्णुता
ढांकता हुआ मोटाई 3mil-8mil / 0.075mm-0.20mm
मि। ट्रैक चौड़ाई 3mil / 0.075mm
मि। ट्रैक अंतरिक्ष 3mil / 0.075mm
बाहरी घन मोटाई Hoz-6oz / 17um ~ 210um
आंतरिक घन मोटाई Hoz-6oz / 17um ~ 210um
ड्रिलिंग बिट का आकार (सीएनसी) 6mil-256mil / 0.15mm-6.50mm
समाप्त छेद आयाम 4mil-236mil / 0.1mm-6.0mm
होल सहिष्णुता ± 2mil / ± 0.05 मिमी
होल में स्थिति सहिष्णुता ± 2mil / ± 0.05 मिमी
लेजर ड्रिलिंग छेद का आकार 4mil / 0.1 मिमी
पहलू राशन 12: 1
मिलाप मुखौटा हरा, नीला, सफेद, काले, लाल, पीले, बैंगनी, आदि
मिन मिलाप मुखौटा पुल 2mil / 0.050mm
खामियों को दूर होल व्यास 8mil-20mil / 0.20mm-0.50mm
मुक़ाबला नियंत्रण वी-स्कोरिंग ± 10%
भूतल फिनिशिंग HASL, HASL (लीड मुक्त), विसर्जन गोल्ड, विसर्जन टिन,
विसर्जन रजत, ओएसपी, हार्ड गोल्ड (100u अप करने के लिए ")
हमारे विनिर्माण अनुभव भी शामिल है, लेकिन सीमित नहीं है:
नोट बुक के खेतों | चार्जर बोर्ड | इन्वर्टर | शक्ति सीपीयू | LVDS कार्ड | आईआर बोर्ड |
एलसीडी MOTHERBOARD | एलईडी बोर्ड | रैम कार्ड | डाटा बोर्ड | BATT बोर्ड | |
डीवीआर MOTHERBOARD | यूएसबी बोर्ड | कार्ड रीडर | ऑडियो बोर्ड | आईएसडीएन MODEN | |
पीसी के खेतों | 2.5 इंच HDD | पीसी / मैक FDD | DOCKING | पोर्ट REPILICATOR | PCMCIA कार्ड |
3.5 इंच HDD | SATA HDD | एडाप्टर | डीवीडी रॉम | एसएसडी | |
दूरसंचार क्षेत्रों | DVBT.ATSC टीवी | जीपीएस यूनिट | कार जीपीएस यूनिट | एडीएसएल MODEN | 3.5inch DVB- टी रिसीवर |
ऑडियो और वीडियो क्षेत्रों | एमपीईजी 4 खिलाड़ी | KVM स्विच | ईबुक पाठक | HDMI बॉक्स | डीवीआई बॉक्स |
इलेक्ट्रॉनिक सुरक्षा के खेतों | एलसीडी टीवी MOTHERBOARD | डीवीआर MOTHERBOARD | सीसीडी बोर्ड | आईपी कैमरा | सीसीटीवी कैमरे |
स्वास्थ्य और चिकित्सा क्षेत्र | डिजिटल TEMS यूनिट | कान थर्मामीटर | रक्त ग्लूकोज टेस्ट मीटर | शरीर वसा की निगरानी | डिजिटल रक्तचाप की निगरानी |
एलईडी आवेदन क्षेत्रों | एलईडी ऑटो लैंप | एलईडी रस्सी प्रकाश | एलईडी बल्ब | घर के बाहर नेतृत्व में प्रदर्शन | प्रक्षेपण प्रकाश |
परीक्षण यंत्र खेतों | आस्टसीलस्कप | बिजली की आपूर्ति | LCR मीटर | तर्क विश्लेषक | मल्टीमीटर |
उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्रों | सेंसर बोर्ड | ड्राइवर बोर्ड | यूएसबी DVIVER बोर्ड | बार कोड प्रिंटर | एमपी 3 प्लेयर |
सौर पैनल मॉड्यूल | कलम गोली | यूएसबी हब | यूएसबी कार्ड रीडर | यूएसबी फ्लैश ड्राइव |
अपने कस्टम के लिए Fortunemount से एक कहावत मिल (ओईएम) उत्पाद जांच
आदेश में एक सटीक उद्धरण का अनुमान करने के लिए, सूची के नीचे कम से कम जानकारी हम आप से जरूरत का प्रतिनिधित्व करता है।
छोटे आदेश का स्वागत करते हैं।
हमें पता कैसे हम अपनी आवश्यकताओं भर सकते हैं ई-मेल
