सामग्री के प्रकार:
FR4, गैर हैलोजन सामग्री, एल्यूमीनियम बेस, कूपर आधार, उच्च आवृत्ति सामग्री, मोटी तांबे पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: SL S1000-2, ITEQ: IT180
भूतल उपचार: एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन सिल्वर, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, OSP, विसर्जन चांदी, विसर्जन टिन) + गोल्ड फिंगर
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect: PCBs इस तरह के रूप में उच्च तकनीक उद्योगों की एक विस्तृत श्रृंखला के लिए लागू कर रहे हैं। निरंतर काम और विपणन के लिए प्रयास, अमेरिका, कनाडा, यूरोप देशों, अफ्रीका और अन्य एशिया-प्रशांत देशों के उत्पादों के निर्यात के द्वारा।
सामान्य प्रश्न
उपलब्ध छेद आकार क्या है?
150 mils करने के लिए 14 mils - 1 लाख वेतन वृद्धि
200 mils करने के लिए 150 mils - 5 लाख की वेतन वृद्धि
ऊपर 200 mils - छेद बाहर से कराई किया जाएगा
हम केवल शाही इकाइयों में अभ्यास का उपयोग करें। मीट्रिक इकाइयों (मिमी) में प्रस्तुत की फ़ाइलें शाही इकाइयों (mils) करने के लिए परिवर्तित किया जाएगा और अगले लाख तक गोल।
मैं मीट्रिक इकाइयों में डिजाइनिंग, जबकि वेबसाइट शाही इकाइयों में निर्दिष्ट किया जाता है करने के लिए इस्तेमाल कर रहा हूँ। वहाँ एक रूपांतरण चार्ट मैं उल्लेख कर सकते है?
जब एक ऑनलाइन बोली का अनुरोध, बोली प्रपत्र आयामों के लिए मिमी इकाइयों के साथ-साथ इंच संभाल सकते हैं।
कैसे मैं अपने डिजाइन में आंतरिक कटआउट / मिलिंग निर्दिष्ट करूँ?
सभी आंतरिक कटआउट / स्लॉट / मिलिंग एक ही स्तर पर निर्दिष्ट किया जाना चाहिए बोर्ड रूपरेखा है। न्यूनतम रॉटेबल स्लॉट आकार 32 mils है। आदेश में समय के दौरान, "विशेष अनुरोध" खंड में इस आवश्यकता को बताएं ताकि हमारे सीएएम इंजीनियरों इसके बारे में पता है। यह कुछ हम अक्सर मुठभेड़ नहीं है - तो वहाँ संभावना है कि हम इसे नजरअंदाज कर सकते हैं। यकीन है कि यह हमारे लिए जाना जाता है बनाते हैं।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material: | FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core | Solder Mask: | Green/Yellow/Red/Black |
|---|---|---|---|
| Quality: | 100% E-TEST | Service: | PCB, PCBA, OEM, ODM |
| Surface Finish: | HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver | ||
| प्रमुखता देना: | प्रोटोटाइप मुद्रित सर्किट बोर्ड,पीसीबी प्रोटोटाइप तेज |
||

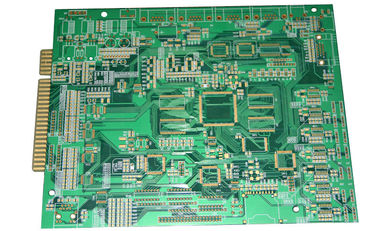

जल्दी बारी प्रोटोटाइप पीसीबी बोर्ड मल्टी लेयर पंचिंग ग्रीन 16 लेयर एचएएल / ENIG
विवरण:
उत्पाद का विवरण | |
कच्चा माल | एफआर -4 (टीजी 180 उपलब्ध है) |
परत गिनती | 8 परत |
बोर्ड मोटाई | 1.6 मिमी |
कॉपर मोटाई | 2.0oz |
सतह खत्म | ENIG (electroless निकल विसर्जन गोल्ड) |
सोल्डर मास्क | हरा |
silkscreen | सफेद |
मि। ट्रेस चौड़ाई / रिक्ति | 0.075 / 0.075mm |
मि। छेद का आकार | 0.25 मिमी |
छेद दीवार तांबा मोटाई | ≥20μm |
माप | 300 × 400 मिमी |
पैकेजिंग | इनर: वैक्यूम पैक नरम प्लास्टिक बेल्स में |
आवेदन | संचार, ऑटोमोबाइल, सेल, कंप्यूटर, चिकित्सा |
फायदा | प्रतिस्पर्धी मूल्य, तेजी से वितरण, OEM और ODM, नि: शुल्क नमूने, |
विशेष आवश्यकताएं | दफन कर दिया और ब्लाइंड के माध्यम से, प्रतिबाधा नियंत्रण, वाया प्लग, |
प्रमाणीकरण | उल, ISO9001: 2008, ROHS, पहुंच, एसजीएस, हलोजन मुक्त |
पीसीबी की उत्पादन क्षमता | ||
प्रक्रिया अभियंता | आइटम | विनिर्माण क्षमता |
टुकड़े टुकड़े में | मोटाई | 0.2 ~ 3.2mm |
उत्पादन प्रकार | परत गिनती | 2L-16L |
कट फाड़ना | मैक्स। वर्किंग पैनल आकार | 1000 × 1200 मिमी |
अंदरूनी परत | आंतरिक कोर मोटाई | 0.1 ~ 2.0 मिमी |
आंतरिक चौड़ाई / रिक्ति | न्यूनतम: 4 / 4mil | |
आंतरिक तांबे मोटाई | 1.0 ~ 3.0oz | |
आयाम | बोर्ड मोटाई सहिष्णुता | ± 10% |
interlayer संरेखण | ± 3mil | |
ड्रिलिंग | निर्माण पैनल का आकार | मैक्स: 650 × 560mm |
ड्रिलिंग व्यास | ≧ 0.25 मिमी | |
होल व्यास सहिष्णुता | ± 0.05 मिमी | |
होल में स्थिति सहिष्णुता | ± 0.076mm | |
Min.Annular अंगूठी | 0.05 mm | |
PTH + पैनल चढ़ाना | छेद दीवार तांबा मोटाई | ≧ 20um |
वर्दी | ≧ 90% | |
बाहरी परत | पटरी की चौड़ाई | न्यूनतम: 0.08 मिमी |
ट्रैक रिक्ति | न्यूनतम: 0.08 मिमी | |
पैटर्न चढ़ाना | समाप्त कॉपर मोटाई | 1oz ~ 3oz |
Eing / फ्लैश गोल्ड | निकेल मोटाई | 2.5um ~ 5.0um |
सोने की मोटाई | 0.03 ~ 0.05um | |
सोल्डर मास्क | मोटाई | 15 ~ 35um |
टांका लगाना मास्क ब्रिज | 3mil | |
किंवदंती | रेखा चौड़ाई / पंक्ति रिक्ति | 6 / 6mil |
सोने की उंगली | निकेल मोटाई | ≧ 120u " |
सोने की मोटाई | 1 ~ 50u " | |
गरम हवा के स्तर | टिन मोटाई | 100 ~ 300U " |
मार्ग | आयाम की सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.4 mm | |
कटर व्यास | 0.8 ~ 2.4mm | |
पंचिंग | रूपरेखा सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.5 मिमी | |
वी-कट | वी-कट आयाम | न्यूनतम: 60 मिमी |
कोण | 15 डिग्री 30 डिग्री से 45 डिग्री | |
मोटाई सहिष्णुता रहो | ± 0.1 मिमी | |
beveling | beveling आयाम | 30 ~ 300mm |
परीक्षण | परीक्षण वोल्टेज | 250V |
Max.Dimension | 540 × 400 मिमी | |
मुक़ाबला नियंत्रण | सहनशीलता | ± 10% |
अभिमुखता अनुपात | 12: 1 | |
लेजर ड्रिलिंग आकार | 4mil (0.1 मिमी) | |
