सामग्री
FR4 शीसे रेशा पैनल, एल्यूमिनियम प्लेट, तांबा सब्सट्रेट, लोहा सब्सट्रेट, PTFE, F4B, F4BM, Kangtai ली, सीईआर-10, रोजर्स, पांचवें वेतन आयोग नरम बोर्ड और कुछ अन्य उच्च परिशुद्धता थाली।
शिल्प
लाइट तांबा, निकल, सोना, टिन स्प्रे; विसर्जन गोल्ड, एंटीऑक्सिडेंट, HASL, विसर्जन टिन, आदि
नीले मिलाप मुखौटा के साथ डबल लेयर पीसीबी Leadfree HASL
- Leadfree HASL भूतल खत्म आज्ञाकारी ROHS पूरा करने की आवश्यकता
-FR -4 0.25 मिमी-6 मिमी बोर्ड मोटाई के साथ सामग्री
-तांबा वजन: 1 / 3oz, 0.5oz, 1oz, 2oz, 3oz, 4oz, 5oz, 6oz
-3-3mils मिनट ट्रैक चौड़ाई और रिक्ति -0.2mm मिनट समाप्त छेद का आकार
-Certificate: उल, ISO14001, TS16949 और ROHS
-कंपनी प्रबंधन: ISO9001
-Markets: यूरोप, अमेरिका, एशिया, आदि।
आवेदन
इलेक्ट्रॉनिक उत्पाद, जैसे
कंप्यूटर peripherals, एयरोस्पेस, दूरसंचार, आटोमोटिव्स, medicaldevices, camermas, optoelectronic उपकरणों, वीसीडी, एलसीडी और verious अन्य उपभोक्ताओं इलेक्ट्रॉनिक उत्पादों।
उत्पाद विवरण:
|
| हाई लाइट: | बहु परत पीसीबी,उच्च परिशुद्धता पीसीबी |
||
|---|---|---|---|

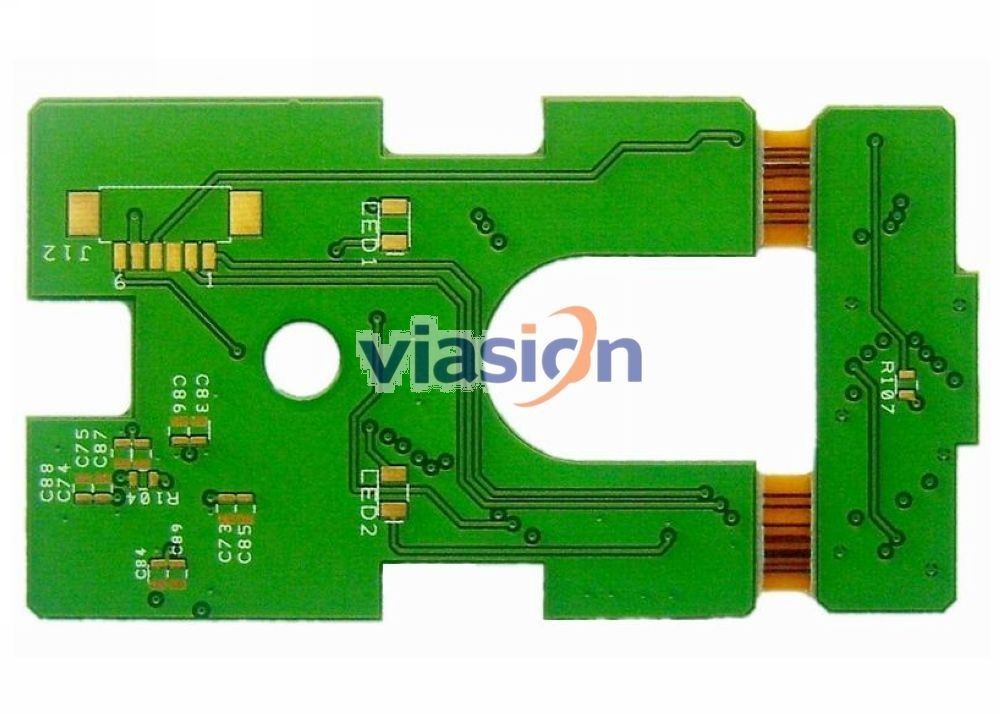

उद्योग रोबोट के लिए Polyimide कठोर फ्लेक्स डबल लेयर पीसीबी बोर्ड सर्किट
विशिष्टता:
सामग्री | FR4 + Polyimide |
परत गिनती | 2 परतें |
बोर्ड मोटाई | 1.6 मिमी |
कॉपर मोटाई | एक आउंस |
न्यूनतम आकार ड्रिल | 0.3 मिमी |
न्यूनतम ट्रेस और खाई | 0.2 मिमी |
सतह खत्म | विसर्जन गोल्ड |
अनुप्रयोगों | उद्योग रोबोट |
विशेष तकनीक | नहीं |
अनुप्रयोगों:
संचार
पारंपरिक दूरसंचार उपकरण, FTTP, वीओआईपी, मल्टीमीडिया सेवाओं, डेटा नेटवर्किंग और आईटी बुनियादी सुविधाओं के उत्पादों, वायरलेस बुनियादी सुविधाओं के उत्पादों, बिजली एम्पलीफायरों, splitters और समेलक, उच्च शक्ति ट्रांजिस्टर, आदि
कंप्यूटर सहायक उपकरण
उच्च अंत प्रिंटर, केबल मॉडम, वायरलेस रूटर, आईपी टेलीफोन, उपभोक्ता और कार्यालय उत्पाद, बैंकिंग प्रणाली आदि
उपभोक्ता
कंप्यूटर, टीवी, कैमरा, डिजिटल वीडियो रिकार्डर (डीवीआर), हाथ उत्पादों, एलईडी, आदि
मोटर वाहन
यात्री सुरक्षा प्रणाली, इंजन नियंत्रण प्रणाली, एयर बैग, कर्षण नियंत्रण उत्पादों, आदि
हाई एंड कंप्यूटिंग और भंडारण
उच्च प्रदर्शन कंप्यूटर और सर्वर, मेनफ्रेम प्रणाली और भंडारण उपकरण, स्मृति, आदि
उद्योग
बिजली की आपूर्ति, मुख्य नियंत्रण कक्ष, मॉनिटर, सीसीटीवी उत्पादों, मोटर वाहन नियंत्रण उपकरण, उद्योग रोबोट, अभिगम नियंत्रण उत्पादों आदि
मेडिकल
चुंबकीय अनुनाद इमेजिंग (एमआरआई), गणना टोमोग्राफी (सीटी), आपातकालीन प्रतिक्रिया defibrillation इकाइयों, रोगी की निगरानी, implantable उपकरणों, रोबोटिक सर्जरी प्रणाली, बॉयोमीट्रिक्स और नैदानिक उपकरण, आदि
सेना
सैटेलाइट, रडार, हवाई जहाज, नियंत्रण इकाई, संचार उपकरण आदि।
टेस्ट और मापन
बिजली मीटर, बिजली परीक्षक, थर्मल परीक्षक, प्रकाश परीक्षक, नेटवर्क परीक्षक, गैस और तेल परीक्षक, अवरक्त उत्पादों, सेमी कंडक्टर परीक्षण उपकरण, DUT और जांच कार्ड, वेफर निरीक्षण प्रणाली, आदि
पीसीबी सर्किट बोर्ड
नहीं | आइटम | तकनीकी क्षमताओं |
1 | परतें | 1-20 परतें |
2 | मैक्स। बोर्ड आकार | 508 × 610 मिमी |
3 | मि। बोर्ड मोटाई | 2-परत 0.12mm |
4-परत 0.4mm | ||
6-परत 0.6 मिमी | ||
8-परत 0.90mm | ||
10-परत 1mm | ||
4 | मि। पंक्ति चौड़ाई / अंतरिक्ष | 0.127mm (4mil) |
5 | मैक्स। कॉपर मोटाई | 5oz |
6 | मि। एस / एम पिच | 0.075mm (3mil) |
7 | मि। छेद का आकार | 0.15mm (6mil) |
8 | होल दीया। सहिष्णुता (PTH) | ± 0.05 मिमी (2mil) |
9 | होल दीया। सहिष्णुता (NPTH) | + 0 / -0.05mm (2mil) |
10 | होल स्थिति विचलन | ± 0.05 मिमी (2mil) |
1 1 | रूपरेखा सहिष्णुता | ± 0.10mm (4mil) |
12 | ट्विस्ट और तुला | <0.7% |
13 | इन्सुलेशन प्रतिरोध | 100MΩ सामान्य |
14 | इलेक्ट्रिक ताकत | > 1.3kv / मिमी |
15 | एस / एम घर्षण | > 6H |
16 | ऊष्मीय तनाव | 288 डिग्री सेल्सियस 20sec |
17 | टेस्ट वोल्टेज | 50-300V |
18 | मि। अंधा / के माध्यम से दफन | 0.15mm (6mil) |
19 | सतह समाप्त | एचएएल, ENIG, OSP, चढ़ाना एजी, चढ़ाना सोना, एचएएल टिन, चांदी |
20 | सामग्री | FR4, एच-टीजी, Teflon, रोजर्स, मिट्टी के बरतन, एल्युमीनियम, कॉपर का आधार है, CEM-3, यूके-1, Halgenfree |
प्रतिस्पर्धात्मक लाभ:
अच्छी कीमत |
कोई MOQ और नि: शुल्क नमूने |
जल्दी डिलीवरी |
अच्छी गुणवत्ता और अंतर्राष्ट्रीय अनुमोदन |
महान ग्राहक सेवा |
समय पर डिलीवरी |
विविध शिपिंग विधि |
पीसीबी की विस्तृत श्रृंखला की आपूर्ति |
