परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।
उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | एलईडी मुद्रित सर्किट बोर्ड,एल्यूमीनियम आधार पीसीबी |
||
|---|---|---|---|

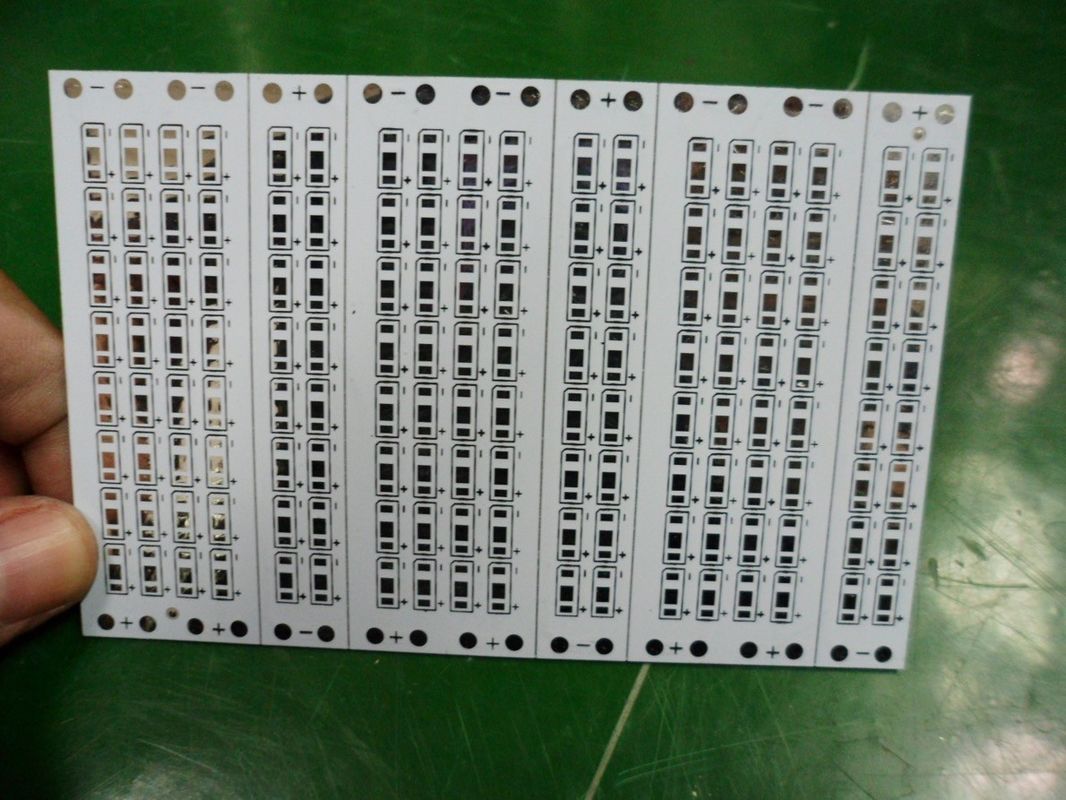

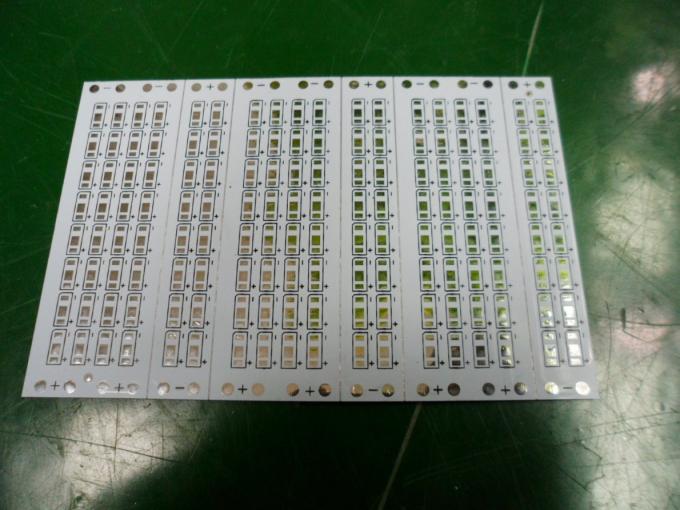

व्यावसायिक एल्यूमिनियम आधारित एलईडी पीसीबी बोर्ड 1oz / 2oz / 3oz एकल परत पीसीबी
पेशेवर पीसीबी विनिर्माण
आधार सामग्री: एल्यूमिनियम
परत: 1 परत
बोर्ड मोटाई: 1.0 मिमी / 1.2 मिमी / 1.5 मिमी / 2.0 मिमी / 3.0 मिमी
बोर्ड आयाम: व्यास 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (यह अनुकूलित किया जा सकता है)
तांबे की परत: 1oz / 2oz / 3oz
मिलाप मास्क: व्हाइट / काले / ब्लू / लाल
Silkscreen: काला
भूतल खत्म: वामो एचएएल / एचएएल / ओएसपी / स्वर्ण विसर्जन / चांदी चढ़ाना
रूपरेखा प्रोफाइल: सीएनसी रूटिंग / वि कट / पंचिंग
मापदंडों के सभी अनुकूलित किया जा सकता है!
हम क्यों?
गुणवत्ता
हमारे उल (E465880) / ROHS मानकों शुरू से खत्म करने के लिए गुणवत्ता विधानसभाओं बीमा। यह एक साधारण कस्टम उत्पाद या एक जटिल टर्नकी उत्पादन चलाने चाहे, JHD पीसीबी उच्चतम गुणवत्ता मानकों का पालन करना होगा।
सक्षम
JHD पीसीबी विधानसभा क्षमताओं और योग्यताओं कि गुणवत्ता बीमा के क्षेत्र में नवीनतम हर उत्पाद हम उत्पादन में बनाया गया है प्रदान करता है।
अनुभव
यह अपने निर्माण के लिए आता है जब आप एक साथी तुम पर निर्भर कर सकते हैं। हमारे प्रबंधन टीम संयुक्त उद्योग ज्ञान के 8years से अधिक है। हमारे इंजीनियरिंग टीम पर 5 साल का अनुभव है।
अपने हितों की रक्षा
अपने बौद्धिक संपदा की रक्षा नौकरी से एक है! प्रशिक्षित पेशेवरों की हमारे स्टाफ के सभी एक सख्त गोपनीयता अनुबंध के तहत काम कर रहे हैं और के रूप में वे अपने ही होगा अपने महत्वपूर्ण प्रलेखन का इलाज कर रहे हैं।
लचीलापन
JHD पीसीबी अपने आप को हमारे ग्राहकों की जरूरतों के आसपास कस्टम दर्जी कार्यक्रमों के लिए हमारी क्षमता पर गर्व करता है। JHD पीसीबी समय अपने अद्वितीय व्यापार जरूरतों को सुनने और फिर उन्हें पार करने के लिए बाहर सेट करने के लिए ले जाता है।
समय - सीमा
नमूने: 3-4 दिन
बड़े पैमाने पर उत्पादन: 7-15 दिन (मात्रा पर निर्भर करती है)
भुगतान की शर्तें
टी / टी, वेस्टर्न यूनियन
पैकिंग और शिपमेंट
गत्ते का डिब्बा में वैक्यूम पैकेज
फैक्टरी क्षमता
मद | विनिर्माण क्षमता |
सतह का उपचार | ओएसपी |
पीसीबी लेयर प्रकार | एक तरफ, डबल पक्ष |
मैक्स। वर्किंग पैनल का आकार | 1500 मिमी * 600 मिमी |
मि। वर्किंग पैनल का आकार | 4 मिमी * 4mm |
अल सब्सट्रेट मोटाई | 0.3mm-4mm |
मि। कंडक्टर चौड़ाई | 0.15mm |
मि। कंडक्टर रिक्ति | 0.15mm |
मि। ड्रिलिंग छेद का आकार | 0.2 मिमी |
प्लेट मोटाई सहिष्णुता | ± 0.1 मिमी |
समाप्त पैनल सहिष्णुता | ± 0.1 मिमी |
वी-कट संरेखण | ± 0.1 मिमी |
छेद व्यास सहिष्णुता | ± 0.05 मिमी |
होल में स्थिति सहिष्णुता | ± 0.076mm |
समाप्त कॉपर मोटाई | 35um-105um (1oz-6oz) |
कट के तहत नक़्क़ाशी | > / = 2.0 |
PTH और कक्ष चढ़ाना एकरूपता | > 90% |
Eing / फ्लैश गोल्ड मोटाई | 1-5u '' |
टांका लगाना मास्क मोटाई | 15um-35um |
मि। टांका लगाना मास्क ब्रिज | 0.076mm (3mil) |
सिल्क स्क्रीन | सफेद / काला (अपनी आवश्यकताओं पर निर्भर करती है) |
ऊष्मीय चालकता | 1.0 ~ 20W / एम.के. |
वोल्टेज प्रतिरोधकता | एसी 2000V, डीसी 1500 ~ 4000V |
