परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।
उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material: | FR4 | Board Thickness: | 1.6mm |
|---|---|---|---|
| Finish copper: | 1OZ | SOlder mask: | Green |
| Finished: | V-Cut/CNC | ||
| प्रमुखता देना: | एकल परत पीसीबी,एक तरफा सर्किट बोर्ड |
||

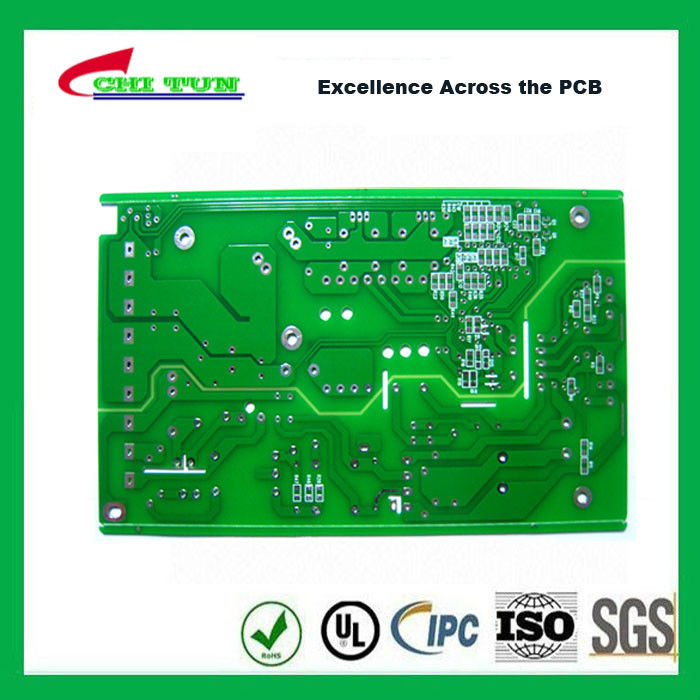

FR4 1.6 मिमी HASL एक तरफा पीसीबी बोर्ड ग्रीन मिलाप मुखौटा पीसीबी 1oz
उत्पाद वर्णन | |
मॉडल संख्या: | सीटीई-001 |
लेयर की संख्या: | 1layer |
सामग्री: | FR4 |
समाप्त मोटाई: | 1.6 मिमी |
समाप्त कॉपर: | एक आउंस |
सतह खत्म: | HASL |
ग्रीन मिलाप मुखौटा | |
व्हाइट silkscreen | |
सीएनसी रूटिंग | |
उत्पत्ति का स्थान: | चीन |
व्यापारिक नाम: | CHITUN |
प्रमाणीकरण: | उल, ROHS, आईएसओ |
मानक: | भारतीय दंड संहिता या ग्राहकों की requestion के आधार पर |
सीटीई मुद्रित सर्किट बोर्ड उद्योग के अग्रणी
अनुभव के 15years पर, ची तुन इलेक्ट्रॉनिक्स लिमिटेड चीन में तेजी से पीसीबी निर्माताओं के लिए तार्किक पसंद बनता जा रहा है के साथ। हम उच्च गुणवत्ता वाले उत्पादों का निर्माण करने के लिए गर्व कर रहे हैं। हम 1 परतों पर 24 परतों के लिए सभी को उत्पादन के आदेश को संभाल कर सकते हैं। और हम जल्दी बारी, छोटी मात्रा और MOQ के बिना बड़ी मात्रा में सेवा प्रकार है।
प्रौद्योगिकी क्षमता
फ़ीचर | 2015 | 2016 | 2017 | |
मूलभूत सामग्री | CEM1, CEM3, एल्यूमिनियम आधार सामग्री | CEM1, CEM3, एल्यूमिनियम आधार सामग्री | CEM1, CEM3, एल्यूमिनियम आधार सामग्री | |
मैक्स। परत गिनती | 24 | 30 | 32 | |
मैक्स। पीसीबी आकार (अधिकतम)। | 558mm एक्स 660mm | 558mm एक्स 660mm | 558mm एक्स 660mm | |
आधार तांबा | 1/3 आस्ट्रेलिया - - 5 आउंस | 1/3 - - 5 आउंस | 1/3 - - 5 आउंस | |
कॉपर मोटाई (बाहरी) | 6 आउंस | 6 आउंस | 6 आउंस | |
मैक्स। बोर्ड मोटाई मिमी (एमआईएल) | 3.4 (134) | 3.4 (134) | 3.4 (134) | |
मि। बोर्ड मोटाई मिमी (एमआईएल) | 0.1 (4) | 0.1 (4) | 0.1 (4) | |
मि। रेखा की चौड़ाई / रिक्ति | इनर उम (एमआईएल) | 75/100 (3 से 4) | 75/75 (3/3) | 75/75 (3/3) |
आउटर उम (एमआईएल) | 100/100 (4/4) | 75/75 (3/3) | 75/75 (3/3) | |
मि। यांत्रिक ड्रिल आकार (मिमी) | 0.2 | 0.2 | 0.2 | |
मि। HWTC उम (एमआईएल) | 175 (7) | 175 (7) | 175 (7) | |
मि। सोल्डर मास्क खुलने उम (एमआईएल) | 50 (2) | 50 (2) | 50 (2) | |
सबसे बेहतर श्रीमती पिच एम.एम. (एमआईएल) | 0.40 (16) | 0.45 (18) | 0.45 (18) | |
BGA डिवाइस पिच (आधार तांबा 1oz) (एमआईएल) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) | |
भूतल समाप्त प्रकार | HASL, सीसा मुक्त HASL, ENIG, फ्लैश सोना, मोटी सोना, चयनात्मक सोना चढ़ाना, ओएसपी, चयनात्मक ओएसपी / HASL, विसर्जन टिन, विसर्जन रजत | HASL, सीसा मुक्त HASL, ENIG, फ्लैश सोना, मोटी सोना, चयनात्मक सोना चढ़ाना, ओएसपी, चयनात्मक ओएसपी / HASL, विसर्जन टिन, विसर्जन रजत | HASL, सीसा मुक्त HASL, ENIG, फ्लैश सोना, मोटी सोना, चयनात्मक सोना चढ़ाना, ओएसपी, चयनात्मक ओएसपी / HASL, विसर्जन टिन, विसर्जन रजत | |
मुक़ाबला नियंत्रण | +/- 10% | +/- 8% | +/- 8% | |
warpage | 0.7% | 0.5% | 0.5% | |
विशेष तकनीक: उपस्थिति नियंत्रण, differencial पीसीबी मुद्रित सर्किट बोर्ड, Peelabemask पीसीबी, उच्च घनत्व पीसीबी एचडीआई, भारी तांबा पीसीबी, धातु कोर सर्किट बोर्ड, पहने कॉपर पीसीबी मुद्रित सर्किट बोर्ड, ब्लाइंड और दफन विअस, लेजर Drilled विअस, बर्न-इन बोर्डों, फ्लेक्स बोर्ड, कठोर फ्लेक्स पीसीबी मुद्रित सर्किट बोर्ड, एज आधा राल प्लग छेद के साथ छेद सर्किट बोर्ड, चयनात्मक चढ़ाना हार्ड गोल्ड, विशेष पतली या विशेष मोटी पीसीबी बोर्ड, पीसीबी के माध्यम से चढ़ाया
फायदा:
व्यापार की शर्तें:
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
मूल्य: | मोल भाव |
पैकेजिंग विवरण: | डिब्बा |
डिलीवरी का समय: | जल्दी बारी और सामान्य प्रकार |
भुगतान की शर्तें: | टीटी, नियंत्रण रेखा, और दूसरों को बातचीत के आधार पर |
आपूर्ति की योग्यता: | 1, 000, 000pcs / सप्ताह |
