परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।

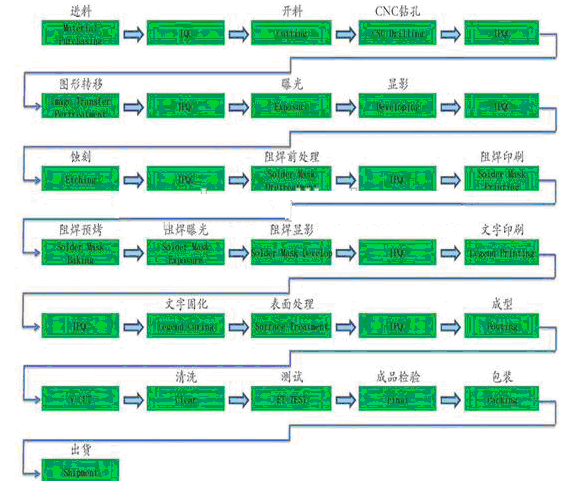

उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | एकल परत पीसीबी,एक तरफा सर्किट बोर्ड |
||
|---|---|---|---|

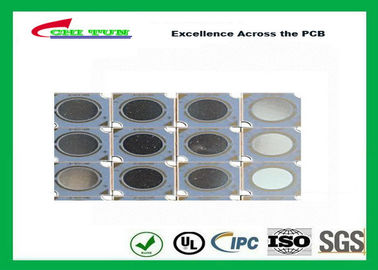

उच्च घनत्व एकल पक्षीय पीसीबी बोर्ड एलईडी 1.0 मिमी वामो HASL एयर कंडीशनर के लिए पीसीबी
उत्पाद वर्णन | |
मॉडल संख्या: | CTEL0110134 |
लेयर की संख्या: | 1Layer |
सामग्री: | AL |
समाप्त मोटाई: | 1.0 मिमी |
कॉपर: | 35UM |
पीसीबी का आकार: | 45X45MM |
रेखा चौड़ाई / लाइन अंतरिक्ष | 10 / 10mil |
Min.Hole का आकार: | 0.5 मिमी |
| सतह खत्म : | लीड मुक्त HASL |
व्हाइट मिलाप मुखौटा | |
काले sillkscreen | |
मिलिंग और चढ़ाना आधा छेद | |
सीएनसी / 8 विभिन्न प्रकार के साथ एक पैनल | |
उत्पत्ति का स्थान: | चीन |
व्यापारिक नाम: | CHITUN |
प्रमाणीकरण: | उल, ROHS, आईएसओ |
मानक: | आईपीसी मानक |
एल्यूमीनियम पीसीबी लाभ:
अतिरिक्त heatsinks का उपयोग किए बिना गर्मी के 1. लंपटता।
2. यंत्रवत् कठोर, विधानसभा की शारीरिक शक्ति में वृद्धि
3. सभी घटकों पर थर्मल तनाव के प्रभाव को कम कर देता है, जीवन और स्थायित्व में वृद्धि
4. बेहतर थर्मल चालन घटक में बहुमुखी प्रतिभा के लिए अग्रणी और ट्रैकिंग पीसीबी आयाम सक्रिय करने के लेआउट को कम किया जा सके।
5. घटक ऑपरेटिंग तापमान कम कर देता है, विश्वसनीयता में सुधार।
6. सब्सट्रेट एल्यूमीनियम drilled किया जा सकता है / machined और कराई, पीसीबी बढ़ते सहायता
