परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।
उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हाई लाइट: | एकल पक्षीय पीसीबी निर्माता,कस्टम मुद्रित सर्किट बोर्ड |
---|

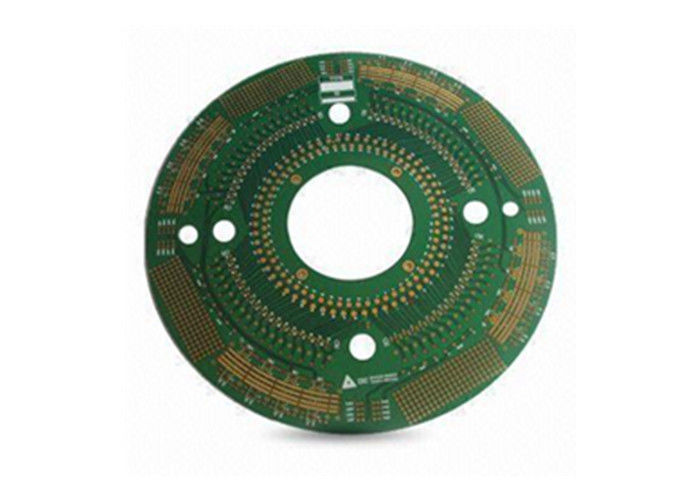

उच्च आवृत्ति ग्रीन मिलाप मास्क पीसीबी एलईडी लाइट्स, 4/6/10 परत
विवरण
1. पीसीबी और पीसीबी विधानसभा के पेशेवर निर्माता एकल पक्षीय पीसीबी, डबल पक्षीय पीसीबी, बहुपरत पीसीबी, पीसीबी लेआउट और डिजाइन और पीसीबी विधानसभा में विशेष
2. सामग्री प्रकार: एफआर 4, गैर-हलोजन सामग्री, एल्यूमिनियम बेस, कूपर बेस, उच्च आवृत्ति सामग्री, मोटा तांबे का पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: एसएल एस -1000-2, आईटीईएक्स: आईटी 180
3. सतह के उपचार: एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन रजत, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, ओएसपी, विसर्जन रजत, विसर्जन टिन) + गोल्ड फिंगर
विशेष विवरण
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी थोक उत्पादन | |
अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
मिन लाइन चौड़ाई (मिली) | 3mil | 4mil | |
मिन लाइन स्पेस (मिल) | 3mil | 4mil | |
न्यूनतम माध्यम (यांत्रिक ड्रिलिंग) | बोर्ड मोटाई 1.2 मिमी | 0.15 mm | 0.2 मिमी |
बोर्ड मोटाई 2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
बोर्ड मोटाई> 2.5 मिमी | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
अभिमुखता अनुपात | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
बोर्ड मोटाई | मैक्स | 8 मिमी | 7mm |
मिन | 2 परतें: 0.2 मिमी; 4 परतें: 0.35 मिमी; 6 परतें: 0.55 मिमी; 8 परतें: 0.7 मिमी; 10 परतें: 0.9 मिमी | 2 परतें: 0.2 मिमी; 4 परतें: 0.4 मिमी; 6 परतें: 0.6 मिमी; 8 लेयर: 0.8 मिमी | |
अधिकतम बोर्ड का आकार | 610 * 1200mm | 610 * 1200mm | |
मैक्स कॉपर मोटाई | 0.5-6oz | 0.5-6oz | |
विसर्जन सोना / सोना मढ़वाया मोटाई | विसर्जन सोने: एयू, 1-8u " |
| |
मोटी तांबा मोटी | 25 मीटर 1 मील | 25 मीटर 1 मील | |
सहनशीलता | बोर्ड मोटाई | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी |
आउटलाइन सहिष्णुता | ≤100mm: +/- 0.1 मिमी | ≤100mm: +/- 0.13mm | |
मुक़ाबला | ± 10% | ± 10% | |
मिन सोल्डर मास्क पुल | 0.08 मिमी | 0.10mm | |
वायस क्षमता प्लगिंग | 0.25 मिमी - 0.60mm | 0.70mm - 1.00mm |
आवेदन
उत्पाद उच्च तकनीक वाले उद्योगों जैसे कि: एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश, गेम मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ईसीटी की एक विस्तृत श्रृंखला के लिए लागू होते हैं। मार्केटिंग के लिए निरंतर काम और प्रयास से, अमेरिकी, कनाडा, यूरोप काउंटियों, अफ्रीका और अन्य एशिया-प्रशांत देशों में उत्पाद निर्यात
फायदा
1. पीसीबी कारखाने सीधे
2.पीसीबी व्यापक गुणवत्ता नियंत्रण प्रणाली है
3.पीसीबी अच्छी कीमत
4. पीसीबी 48 घंटों से त्वरित बारी के समय।
5.पीसीबी प्रमाणीकरण (आईएसओ / यूएल ई354810 / आरओएचएस)
निर्यात सेवा में 6.8 साल का अनुभव
7.पीसीबी नहीं MOQ / MOV है
8. पीसीबी उच्च गुणवत्ता है। एओआई (ऑटोमेटेड ऑप्टिकल इंस्पेक्शन), क्यूए / क्यूसी, फ्लाई पोर्च, एटेस्टिंग
