परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | एचडीआई 2Layers पीसीबी,दो तरफा मुद्रित सर्किट बोर्ड,मोबाइल के लिए मानव विकास सूचकांक पीसीबी बोर्ड |
||
|---|---|---|---|

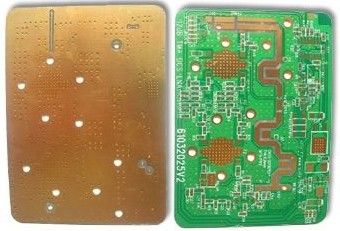

मोबाइल के लिए दो परत कॉपर भरने एचडीआई, Arlon की मेड के साथ उच्च आवृत्ति डबल पक्षीय पीसीबी:
सामग्री: Arlon
बोर्ड परत: 2
माइक्रो के माध्यम से: 100Ωm
बोर्ड मोटाई: 1.6 मिमी
भूतल तकनीक: ENIG और ओएसपी
न्यूनतम छेद का आकार: 0.5 मिमी
आवेदन: इलेक्ट्रॉनिक उपकरण के बोर्ड
विसर्जन सोने और सफेद प्रिंटिंग स्याही
मिलाप मास्क: LPI (गीला फिल्म)
अन्य प्रिंट: कार्बन प्रिंट, peelable मिलाप मुखौटा / मिलाप maskplugged छेद
आवेदन: मोबाइल के लिए उपयुक्त
आधार सामग्री: उच्च तापमान FR4, एल्यूमीनियम आधारित, Polyimide, royers, Arlon और अन्य Teflon
परतें: 1 26 परतों मानक पीसीबी, के माध्यम से अंधा है और बोर्ड के माध्यम से दफन
न्यूनतम ट्रैक अंतरिक्ष: 4 और 3 लाख आंशिक अनुमति
अधिकतम बोर्ड मोटाई: 6 मिमी
खत्म: एचएएल, सीसा रहित एचएएल, कार्बनिक ओएसपी, हार्ड और सॉफ्ट सोना चढ़ाया टिन, विसर्जन चांदी, विसर्जन टिन और इलेक्ट्रो कम निकल विसर्जन सोना
कई सालों के विकास के साथ हम हमेशा हमारे सम्मानित ग्राहकों को उत्कृष्ट एक बंद सेवा की पेशकश करने के लिए प्रतिबद्ध शेन्ज़ेन Meidear कर रहे हैं,
हम अपने पीसीबी, एल्यूमिनियम पीसीबी, पांचवें वेतन आयोग, लांग पीसीबी और यूके-3, कठोर और फ्लेक्स पीसीबी बोर्ड आरएफक्यू, कोई बात नहीं छोटे या बड़े मात्रा में स्वागत करते हैं।
आप सबसे पहले हमारे शेन्ज़ेन Meidear अपने साथी, तेजी से वितरण, अच्छी गुणवत्ता नियंत्रण, प्रतिस्पर्धी मूल्य, पेशेवर टीम और व्यक्तिगत वीआईपी सेवा हम अपने बुद्धिमान विकल्प साबित होगा की पेशकश की होने का चयन करने के लिए विचार होगा।
अधिक जानकारी के लिए, pls हमसे संपर्क करने के लिए स्वतंत्र महसूस हो रहा है। तुम भी हमारी वेबसाइट का उपयोग कर सकते हैं: www.me-pcb.com
या फिर आप me-pcb.com पर मार्केट के लिए अपनी जांच भेज सकते हैं
