परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| भाग संख्या: | ARJ11B-Mesão-एए ELU2 | आरजे 45 परिरक्षित: | हाँ |
|---|---|---|---|
| स्पीड: | 10/100 बेस टी | नेतृत्व में: | ग्रीन / greeen |
| कनेक्टर शैली: | जैक | क्रॉस आरएफ: | ARJ11B-MESAO-AA-ELU2 => LPJxxxNL |
| प्रमुखता देना: | साथ आकर्षणविद्या आरजे 45,आरजे 45 जैक चुंबकीय |
||

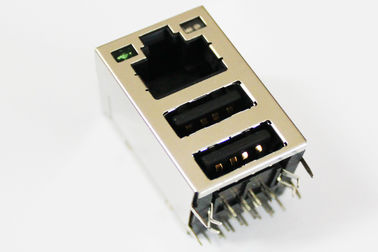

1. जी / जी एल ई डी के साथ 1 एक्स 1 पोर्ट आरजे 45 कनेक्टर
2. 10/100 एम आरजे 45 जैक एआरजे 11 बी-मेसाओ-एए-ईएलयू 2
3. पीसीबी माउंट आरजे 45 जैक
4. छेद आरजे 45 कनेक्टर के माध्यम से
5. एकीकृत मैग्नेटिक्स के साथ आरजे 45
6. फ़ाइलें: पीडीएफ / 3 डी / आईएसजी / एसपीपी / चरण / डेटाशीट
विवरण:
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण)
2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1
3. विद्युत विशेषताएं:
1) संरक्षित = हां
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर
5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई
6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से
7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,
वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी
10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
प्रतिस्पर्धात्मक लाभ:
16 साल का उत्पादन अनुभव,
1100 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
3. चुंबकीय आरजे 45 जैक मुख्य ग्राहक:
टेक्सस इंटरेमेंट्स सैमसंग जीई सोनी कैनन फ्लेक्सट्रॉनिक्स
लिंक-पीपी टेक्सास इंस्ट्रूमेंट्स, सैमसंग और जनरल इलेक्ट्रिक का सबसे अच्छा आपूर्तिकर्ता है। टेक्सास इंस्ट्रूमेंट्स की वेबसाइट पर जाने के लिए आपका स्वागत है: http://www.ti.com/tool/beaglebk#0
आप हमारे लोगो को देखेंगे: बीगलबोन ब्लैक पर "लिंक-पीपी" ।
बीगलबोन ब्लैक एआरएम® कॉर्टेक्स ™ -ए 8 प्रोसेसर डेवलपर्स और शौकियों के लिए एक कम लागत वाला, खुला स्रोत, समुदाय समर्थित विकास मंच है। 10 सेकंड से कम समय में बूट लिनक्स और सीटारा ™ AM335x एआरएम कॉर्टेक्स-ए 8 प्रोसेसर विकास पर केवल एक ही यूएसबी केबल के साथ 5 मिनट से भी कम समय में प्रारंभ करें।
