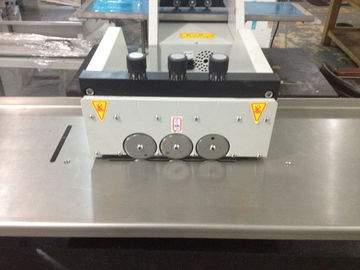

तीन वी ग्रूव कटिंग मशीन पीसीबी डिपेलिंग उपकरण 0.6 मिमी-3.0 मिमी मोटाई (मॉडल: वाईएसवीसी -3 एस)

विशेषताएं

1. अद्वितीय काटने की विधि के साथ, सर्किट बोर्ड को छह ब्लेड से काटा जाता है।यह एक ऊपरी और एक निचले ब्लेड से बना एक समूह है, और यह एक काटने की इकाई भी है।ए, बी, सी, तीन समूह हैं।पूरी काटने की प्रक्रिया को समूह ए ब्लेड से तीन चरणों में विभाजित किया जाता है, जो 40% बोर्ड को काटता है, फिर समूह बी ब्लेड चाकू को ग्रुप ए द्वारा ग्रूव कटिंग के माध्यम से काटकर एक और 40% पूरा किया जाता है। अंतिम 20% को ग्रुप सी ब्लेड और फिनिशिंग द्वारा काटा जाता है। .क्योंकि प्रत्येक काटने की मात्रा छोटी है, एक समय में पारंपरिक कट ऑफ की तुलना में काटने की प्रगति के दौरान उत्पन्न तनाव में 80% से अधिक की गिरावट आई है।
इस प्रकार बोर्ड का किनारा और उसकी सतह बिना ताना-बाना के बहुत चिकनी होती है।वर्तमान में, यह एकमात्र मशीन है जो काटने के बाद विरूपण के बिना एल्यूमीनियम प्लेट की गारंटी दे सकती है।

2. कई काटने के कारण, काटने की प्रक्रिया बहुत चिकनी है और वी-कट नाली की स्थिति की क्षमता में काफी सुधार करती है।
भले ही उथले स्लॉट वी-कट नाली के साथ बोर्ड प्रतिकूल से बचने के लिए ब्लेड से बाहर नहीं निकलेगा।


3. क्योंकि ब्लेड का काटने का बल छोटा होता है।उच्च गति स्टील सामग्री के साथ abd जिसे स्वीडिश से आयात किया जाता है।ब्लेड के स्थायित्व में बहुत सुधार हुआ, और एल्यूमीनियम बोर्ड को काटते समय जीवनकाल एक वर्ष या उससे अधिक हो सकता है।

4. सभी काटने वाले ब्लेड उत्तेजना डबल आवृत्ति लेजर हस्तक्षेप माप उपकरण द्वारा कैलिब्रेट किए जाते हैं।सुनिश्चित करें कि बाद वाला चाकू उन स्लॉट्स में सटीक रूप से कटना जारी रख सकता है जो पहले से ही पूर्व चाकू द्वारा काटे गए हैं। चाकू बिंदु का जिटर 0.02 मिमी से कम है।सही काटने की गुणवत्ता सुनिश्चित करें।


विशेष विवरण

डेमो प्रदर्शनियां:
