परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Levels: | Double levels | Wire Inlet: | Right angle wire inlet |
|---|---|---|---|
| Applications: | PCB, Frequency Converters, Server Site, Switch, Power Supply, Electric Lighting, Industry Control | Color: | Black |
| Number of Contacts: | 4*2P - 20*2P | Pitch: | 7.62mm |
| Rated Current: | 15A | Rated Voltage: | 300V |
| Type: | Barrier Terminal Block,Power terminal blocks, Electrical terminal Blocks | Wire Range: | 14-22 |
| प्रमुखता देना: | बिजली टर्मिनल ब्लॉक,पीसीबी टर्मिनल ब्लॉकों |
||

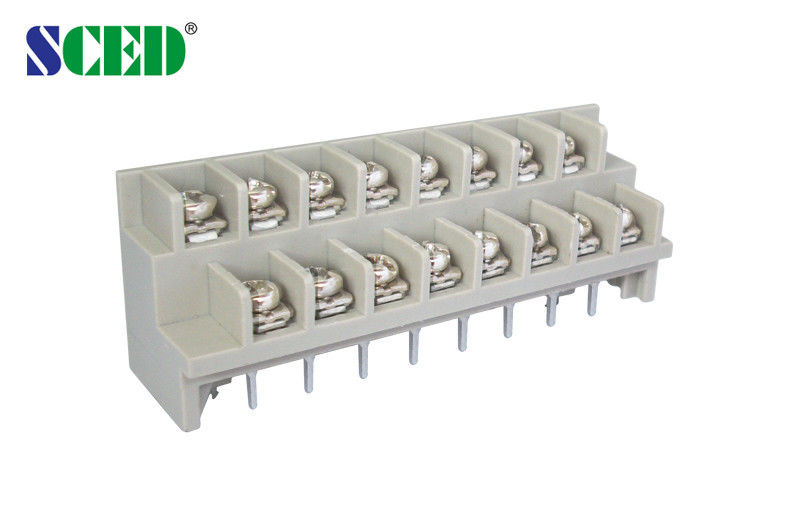

ग्रे डबल स्तर टर्मिनल ब्लॉक बैरियर कनेक्टर 300V 7.62mm पिच
अनुप्रयोगों:
पीसीबी, आवृत्ति परिवर्तक, सर्वर साइट, स्विच, बिजली की आपूर्ति, विद्युत प्रकाश व्यवस्था, उद्योग नियंत्रण,
स्वचालन, रेल परिवहन, संचार, बिजली, सुरक्षा, चिकित्सा उपकरण,
सैन्य, लिफ्ट, आदि ..
प्रतिस्पर्धात्मक लाभ:
1. स्थिर अच्छी गुणवत्ता
2. प्रतिस्पर्धी मूल्य
3. जल्दी प्रतिक्रिया
चयन के लिए 4. पूरी रेंज के उत्पादों
5. ग्राहकों की मांग के अनुसार सटीक हिस्सा डिजाइन करने के लिए लचीले
डबल स्तर ग्रे 7.62mm बैरियर टर्मिनल ब्लॉक कनेक्टर 4 * 2P - 20 * 2P 300V
■ सही कोण तार इनलेट; □ कार्यक्षेत्र तार इनलेट; □ 45 डिग्री के तार इनलेट
□ एकल स्तर; डबल स्तरों ■; □ ट्रिपल स्तरों
मानक रंग: ग्रे। अन्य रंग भी उपलब्ध है, नीचे के लिए कृपया देखें कैसे ऑर्डर और चयन करने के लिए
रंग आप चाहते हैं।
बैरियर टर्मिनल ब्लाकों, बिजली टर्मिनल ब्लाकों, बिजली टर्मिनल ब्लाकों, टर्मिनल ब्लॉकों आपूर्तिकर्ताओं

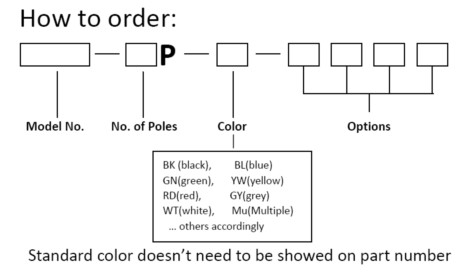

ऑर्डर कैसे करें:

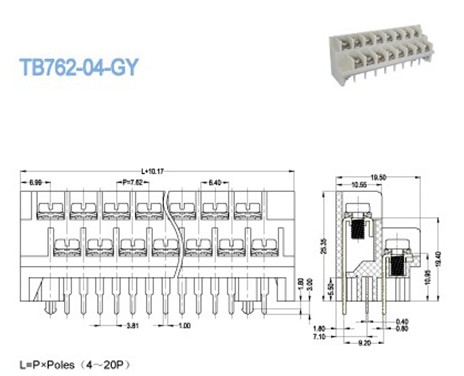

पैरामीटर और ड्राइंग विनिर्देशों:
उल तकनीकी डाटा | बी सी डी |
रेटेड वोल्टेज / वर्तमान वी / A | 300/15 300/10 |
वायर रेंज AWG | 14-22 14-22 |
आईईसी तकनीकी डाटा | |
overvoltage श्रेणी | Ⅲ Ⅲ Ⅱ |
संदूषण कक्षा | 3 2 2 |
रेटेड वोल्टेज / वर्तमान वी / A | 250/24 320/24 400/ 24 |
रेटेड वृद्धि वोल्टेज केवी | 4 4 4 |
रेटेड कनेक्ट क्षमता mm2 | 2.5 |
सामग्री | |
इन्सुलेशन सामग्री / उत्तेजन कक्षा | पीबीटी / UL94, वि 0 |
टर्मिनल / चढ़ाना | पीतल / टिन मढ़वाया |
भाड़ / चढ़ाना | इस्पात / निकल चढ़ाया |
अन्य आंकड़ा | |
पीसीबी होल व्यास मिमी | φ1.5 |
लम्बाई मिमी स्ट्रिपिंग | 7-8 |
भाड़ / टोक़ / lbf.in | एम 3 / 5-7 |
