परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | दो तरफा सर्किट बोर्ड,डबल परत पीसीबी |
||
|---|---|---|---|
तेजी बैच डबल पक्षीय पीसीबी ENIG खत्म, 2 ऑउंस कॉपर पीसीबी मुद्रित सर्किट डिजाइन
जल्दी से विवरण
पीसीबी के प्रकार: | डबल पक्षीय पीसीबी |
परत: | 2 परत |
मिन .Line चौड़ाई / अंतरिक्ष: | 3mil / 3mil |
मि। व्यास के माध्यम से: | 0.3 मिमी |
समाप्त मोटाई: | 1.6 मिमी |
सतह खत्म: | ENIG |
आकार: | 60 * 110mm |
सामग्री: | FR4 |
रंग: | हरा |
आवेदन: | नियंत्रक |
विवरण
हम, मुद्रित सर्किट बोर्ड निर्माता एक बंद हैं सामग्री और प्रौद्योगिकी विकल्पों की एक विस्तृत श्रृंखला के साथ कम मात्रा और उच्च मात्रा उत्पादन मात्रा में सिंगल, डबल या बहु परत PCBs के लिए पीसीबी निर्माण सेवाएं प्रदान।
एक टर्नकी उत्पादन प्रणाली में हमारे डिजाइन और विधानसभा सेवाओं का इस्तेमाल, हम उच्चतम गुणवत्ता के साथ कम लागत पीसीबी विनिर्माण प्रदान कर सकते हैं। निरीक्षण के तरीकों की एक किस्म का प्रयोग अंतिम उत्पाद की कार्यक्षमता सुनिश्चित करने के लिए। हम पूर्ण कल्पना, छोटी मात्रा में मुद्रित सर्किट बोर्डों और कस्टम कल्पना जल्दी बारी PCBs पेशकश करते हैं। इसके अलावा, हम सैन्य / एयरोस्पेस / रक्षा / चिकित्सा और वाणिज्यिक उद्योगों के लिए मुद्रित सर्किट बोर्डों के प्रमुख प्रदाता हैं।
तकनीकी क्षमताओं
परतों की संख्या | 1, 2, 4 या 6, अप करने के लिए 36 परतों |
आदेश की मात्रा | 1 करने के लिए 500,000 |
बोर्ड आकार | आयताकार, गोल, स्लॉट्स, कटआउट, जटिल, अनियमित |
बोर्ड प्रकार | कठोर, लचीला, कठोर लचीला |
बोर्ड सामग्री | FR4 गिलास epoxy, FR4 उच्च टीजी, आज्ञाकारी RoHS; एल्यूमिनियम, रोजर्स, आदि |
बोर्ड काटना | कतरें, वि स्कोर, टैब कराई |
बोर्ड मोटाई | फ्लेक्स, 0.2 ~ 6.0 मिमी, 0.01 ~ 0.25 " |
कॉपर वजन | 1.0, 1.5, 2.0 आस्ट्रेलिया |
सोल्डर मास्क | दो तरफा हरी LPI, इसके अलावा, लाल, सफेद, पीले, नीले, काले समर्थन |
रेशमी निकृंत | दो तरफा या एक तरफा सफेद, पीले, काले, या नकारात्मक में |
पंक्ति चौड़ाई मिनट सिल्क स्क्रीन | 0.006 "या 0.15mm |
मैक्स बोर्ड आयाम | 45 x 45 "या 114 x 114 सेमी |
मिन ट्रेस / खाई | 0.004 ", 0.1 मिमी, या 4 mils |
मिन ड्रिल छेद व्यास | 0.006 ", 0.15mm, या 6 mils |
सतह खत्म | HASL, Nickle, आई एम एम गोल्ड, आई एम एम टिन, आई एम एम रजत, ओएसपी आदि |
बोर्ड मोटाई सहिष्णुता | ± 10% |
कॉपर वजन सहिष्णुता | 0.25 आउंस ± |
मिनिमल स्लॉट चौड़ाई | 0.12 ", 3.0 मिमी, या 120 mils |
वी के स्कोर गहराई | बोर्ड मोटाई का 20-25% |
छेद के माध्यम से मढ़वाया | हाँ |
सिंक छेद | हाँ |
डिजाइन फ़ाइल प्रारूप | Gerber RS-274X, 274D, ईगल और ऑटोकैड के DXF, DWG |

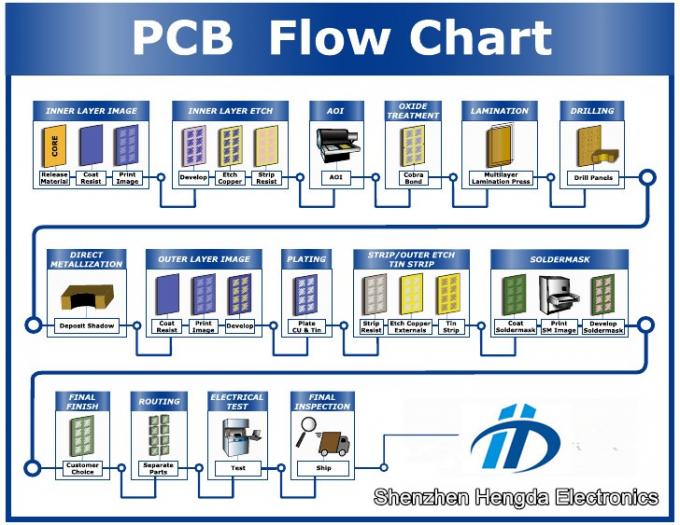

पीसीबी के उत्पादन के फ्लो चार्ट
परीक्षण प्रक्रियाओं
हम किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले कई गुणवत्ता आश्वासन प्रक्रियाओं प्रदर्शन करते हैं। इसमें शामिल है:
त्वरित बारी का नेतृत्व बार
पीसीबी के उत्पादन के लिए, हम उपलब्ध कराने के 2 से 7 दिन के समय चारों ओर मोड़ सकते हैं। बहुपरत PCBs के लिए, सबसे तेजी से बदलाव का समय परतों और मात्रा की संख्या पर निर्भर करता है।
सेवा गारंटी
हम अपनी क्षमता के अनुसार पेशेवर प्रत्येक ग्राहक की सेवा करने के लिए, सच्चाई और मैत्रीपूर्ण सुनिश्चित करें। हम खुशी से अपनी परियोजना को फिर से काम करेंगे, तो अपनी परियोजना के लिए 100% संतोषजनक नहीं है।
अब एक त्वरित बोली जाओ
सामग्री का एक बिल में भेजने के द्वारा, Gerber फ़ाइलों विधानसभा ड्राइंग सहित और हम घंटे के भीतर वापस करने के लिए एक उद्धरण होगा। शेन्ज़ेन Hengda के साथ वहाँ कभी नहीं एक छिपा लागत है और हमारी कीमतें बहुत प्रतिस्पर्धी और उचित हैं।
