डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Service: | PCB, PCBA, ODM, OEM | Materia: | FR4/FR1/CEM-1/CEM-2/Metal Core |
|---|---|---|---|
| Solder Mask: | Green/Yellow/Red/Black | Surface Finish: | HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver |
| Production: | Gerber File or Design Data Needed. | ||
| प्रमुखता देना: | दो तरफा मुद्रित सर्किट बोर्ड,डबल साइड पीसीबी |
||

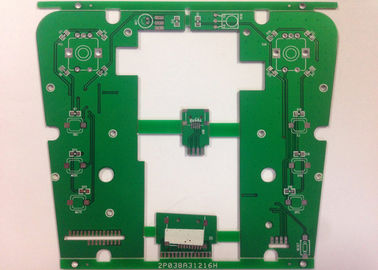

ग्रीन मिलाप मशीन HASL वेल्डिंग के लिए व्हाइट Silkscreen के साथ मास्क डबल पक्षीय पीसीबी
जल्दी से विवरण:
पीसीबी मुद्रित सर्किट बोर्ड के उत्पादन | ||
इंजीनियरिंग प्रक्रिया | आइटम | उत्पादन क्षमता |
टुकड़े टुकड़े में बोर्ड | बोर्ड मोटाई | 0.2 ~ 3.2mm |
उत्पाद प्रकार | परतें | 2L-16L |
फाड़ना | मैक्स। पैनल आकार | 500 × 600 मिमी |
अंदर परतों | कोर मोटाई के अंदर | 0.1 ~ 2.0 मिमी |
आंतरिक ट्रेसिंग | न्यूनतम: 4 / 4mil | |
आंतरिक तांबे मोटाई | 1.0 ~ 3.0oz | |
आयाम सहिष्णुता | बोर्ड मोटाई सहिष्णुता | ± 10% |
इंटर परत संरेखण | ± 3mil | |
ड्रिलिंग सहिष्णुता | पैनल मापन | मैक्स: 660 × 600 मिमी |
ड्रिलिंग आयाम | ≧ 0.25 मिमी | |
होल व्यास सहिष्णुता | ± 0.05 मिमी | |
होल में स्थिति सहिष्णुता | ± 0.076mm | |
Min.Annular अंगूठी | 0.05 mm | |
PTH + पैनल चढ़ाना | छेद दीवार तांबा मोटाई | ≧ 20um |
वर्दी | ≧ 90% | |
बाहरी परत | पटरी की चौड़ाई | न्यूनतम: 0.08 मिमी |
ट्रैक रिक्ति | न्यूनतम: 0.08 मिमी | |
चढ़ाना पैटर्न | समाप्त कॉपर मोटाई | 1oz ~ 2oz |
Eing / फ्लैश गोल्ड | निकेल मोटाई | 2.5um ~ 5.0um |
सोने की मोटाई | 0.03 ~ 0.05um | |
सोल्डर मास्क | मोटाई | 15 ~ 35um |
टांका लगाना मास्क ब्रिज | 3mil | |
लंबाई | रेखा चौड़ाई / पंक्ति रिक्ति | 6 / 6mil |
ENIG | निकेल मोटाई | ≧ 120u " |
सोने की मोटाई | 1 ~ 50u " | |
beveling | beveling आयाम | 30 ~ 300mm |
मार्ग | आयाम की सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.4 mm | |
कटर व्यास | 0.8 ~ 2.4mm | |
पंचिंग | रूपरेखा सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.5 मिमी | |
वी-कट | वी-कट आयाम | न्यूनतम: 60 मिमी |
कोण | 15 डिग्री 30 डिग्री से 45 डिग्री | |
मोटाई सहिष्णुता रहो | ± 0.1 मिमी | |
गरम हवा के स्तर | टिन मोटाई | 100 ~ 300U " |
परीक्षण | परीक्षण वोल्टेज | 250V |
Max.Dimension | 680 × 600 मिमी | |
मुक़ाबला नियंत्रण | सहनशीलता | ± 10% |
अभिमुखता अनुपात | 12: 1 | |
लेजर ड्रिलिंग आकार | 4mil (0.1 मिमी) | |
सर्किट बोर्डों का विवरण | |
मूल सामग्री | टीजी -180 FR4 |
बोर्ड मोटाई | 1.6 मिमी |
परत गिनती | 2 परत |
कॉपर मोटाई | दो आउंस |
सतह खत्म | लीड मुक्त HASL |
सोल्डर मास्क | हरा |
silkscreen | सफेद |
ट्रेस रिक्ति | 0.075mm |
छेद का आकार | 0.3 मिमी |
होल कॉपर मोटाई | ≥20μm |
माप | 212 × 157mm |
पैकेज | आउटर: डबल पट्टियों के साथ गत्ता डिब्बों इनर: वैक्यूम पैक नरम प्लास्टिक बेल्स में |
प्रमाणीकरण | उल, ISO9001: 2008, ROHS, पहुंच, एसजीएस |
श्रेष्ठता | OEM और ODM, प्रतिस्पर्धी मूल्य, तेजी से वितरण, |
विशेष आवश्यकताएं | BGA टांका लगाने और सोने की उंगली स्वीकार्य हैं दफन कर दिया और ब्लाइंड के माध्यम से, प्रतिबाधा नियंत्रण, वाया प्लग, |
अनुप्रयोगों | संचार, ऑटोमोबाइल, सेल, कंप्यूटर, चिकित्सा |
