परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित

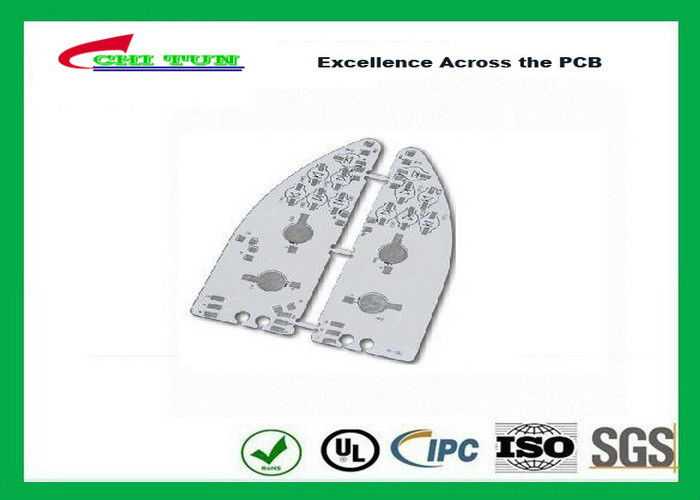

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material: | Aluminum | Layer: | 2 |
|---|---|---|---|
| Thickness: | 1.6mm | ||
| प्रमुखता देना: | डबल परत पीसीबी,डबल साइड पीसीबी |
||
उत्पाद वर्णन | |
मॉडल संख्या: | CTEL0210124 |
लेयर की संख्या: | 2Layer |
सामग्री: | AL |
समाप्त मोटाई: | 1.6 मिमी |
कॉपर: | 35UM |
पीसीबी का आकार: | 1369 * 145.5mm |
रेखा चौड़ाई / लाइन अंतरिक्ष | 10 / 10mil |
Min.Hole का आकार: | 0.5 मिमी |
| सतह खत्म : | HASL |
ग्रीन मिलाप मुखौटा | |
कोई sillkscreen | |
मिलिंग और चढ़ाना आधा छेद | |
सीएनसी / 8 विभिन्न प्रकार के साथ एक पैनल | |
उत्पत्ति का स्थान: | चीन |
व्यापारिक नाम: | CHITUN |
प्रमाणीकरण: | उल, ROHS, आईएसओ |
मानक: | आईपीसी मानक |
धातु कोर सर्किट बोर्डों के लिए तकनीकी विकल्प
1 परत | टिप्पणियाँ | |
|---|---|---|
सामग्री | एल्यूमिनियम कोर, FR4 कवरिंग | |
मैक्स। आकार | 500mm x 500mm | |
एल्यूमिनियम मोटाई | 1.5 मिमी, 2.0 मिमी | |
प्रारंभिक तांबा | 35μm (1.5 मिमी के लिए), 140μm (2.0 मिमी के लिए) | |
सतह | लीड मुक्त एचएएल, विसर्जन सोना, विसर्जन टिन | |
RoHS कॉम्प्लाइंट | हाँ | |
2 परतों के माध्यम से चढ़ाया | ||
सामग्री | एल्यूमिनियम कोर, FR4 कवरिंग | |
मैक्स। आकार | 600mm x 600mm | |
एल्यूमिनियम मोटाई | 1.2 मिमी, 1.5 मिमी, 1.6 मिमी | |
0.8 मिमी, 1.0 मिमी, 2.0 मिमी | ||
आधार तांबा | 18μm, 35μm, 70μm, 105μm, 140μm | |
सतह | लीड मुक्त एचएएल, विसर्जन सोना, विसर्जन टिन | |
RoHS कॉम्प्लाइंट | हाँ | |
डिजाइन के पैमाने | ||
मि। कंडक्टर चौड़ाई | 200μm | |
मि। कंडक्टर रिक्ति | 200μm | |
मि। कुंडलाकार अंगूठी | 150μm | |
मि। के माध्यम से (PTH) | 0.3 मिमी |
क्यू: 1. मैं एक नमूना हो सकता है?
एक: हाँ, हम आपको हमारे नमूना हमारे गुणवत्ता की जांच करने के लिए भेज सकते हैं
क्यू: 2. नेतृत्व समय क्या है?
एक: नमूना 1-3 दिनों की जरूरत है, बड़े पैमाने पर उत्पादन, 7-10 दिनों की जरूरत भी आदेश मात्रा के अनुसार
क्यू 3. आप किसी भी MOQ सीमा है?
एक: हमारे MOQ 1pcs है
प्रश्न: क्या 4. कैसे आप माल जहाज और कितनी देर तक यह पहुंचें ले करता है क्या?
एक: हम आम तौर पर डीएचएल, यूपीएस, FedEx या टीएनटी के द्वारा जहाज। यह आमतौर पर 3-5 दिन लगते आने के लिए।
क्यू: 5. क्या फ़ाइल हम पेशकश करनी चाहिए?
एक: पीसीबी Gerber फ़ाइल (Protel, बिजली पीसीबी, पैड फ़ाइल) की पेशकश करनी चाहिए बनाना, PCBA Gerber फाइल और बीओएम सूची की पेशकश करनी चाहिए।
क्यू: 6. हम अपनी कंपनी की यात्रा करना चाहते हैं?
एक: कोई बात नहीं, हम एक उत्पादन और प्रसंस्करण उद्यमों हैं, आपके आगमन के लिए तत्पर हैं और हम आप का नेतृत्व हमारे कारखाने और प्रसंस्करण कारखाने का दौरा करने के लिए होगा।
