परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | डबल परत पीसीबी,डबल साइड पीसीबी |
||
|---|---|---|---|

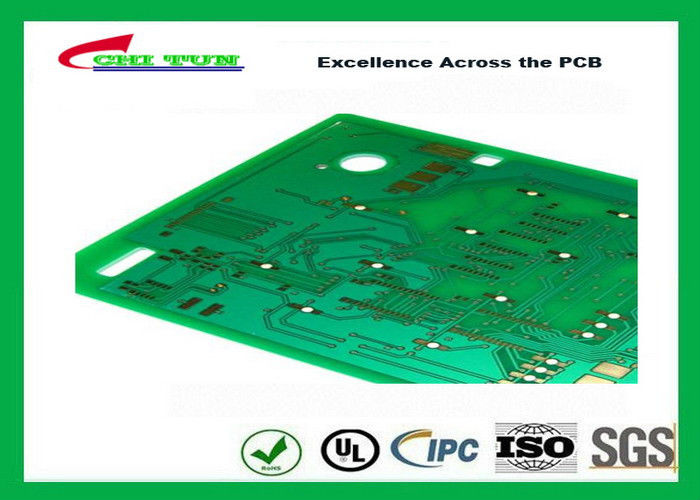

FR4 2.4mm डबल पक्षीय पीसीबी Countersunk होल, RoHS के साथ संचार उपकरण पीसीबी
उत्पाद वर्णन | |
मॉडल संख्या: | CTEL0210120 |
लेयर की संख्या: | 2Layer |
सामग्री: | FR4 |
समाप्त मोटाई: | 2.4mm |
कॉपर: | 35UM |
पीसीबी का आकार: | 99.8 * 169.5mm |
रेखा चौड़ाई / लाइन अंतरिक्ष | 8 / 8mil |
Min.Hole का आकार: | 0.35mm |
| सतह खत्म : | immerison सोना |
ग्रीन मिलाप मुखौटा | |
कोई sillkscreen | |
ई-परीक्षण सभी बोर्डों | |
चढ़ाया छेद और NPTH Countersink छेद | |
उत्पत्ति का स्थान: | चीन |
व्यापारिक नाम: | CHITUN |
प्रमाणीकरण: | उल, ROHS, आईएसओ |
मानक: | आईपीसी मानक |
आवेदन:
1. ऑडियो और वीडियो उपकरण: इनपुट / आउटपुट एम्पलीफायर, संतुलित एम्पलीफायरों, ऑडियो एम्पलीफायरों, preamplifier, शक्ति एम्पलीफायर
2. संचार इलेक्ट्रॉनिक उपकरण: उच्च आवृत्ति एम्पलीफायर, फिल्टर एम्पलीफायर, ट्रांसमीटर सर्किट
3. कार्यालय स्वचालन उपकरण: मोटर ड्राइव, और इतने पर।
4. मोटर वाहन: इलेक्ट्रॉनिक नियामक, लाइटर, शक्ति नियंत्रक
5. कंप्यूटर सीपीयू बोर्ड, फ्लॉपी डिस्क ड्राइव, बिजली की आपूर्ति उपकरणों
6. पावर मॉड्यूल: कनवर्टर, शुद्ध, यूपीएस, ठोस राज्य रिले पाटने
7. प्रकाश दीपक: एलईडी लाइट्स ect।
