परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कॉपर मोटाई: | 1-6 औंस | सामग्री: | FR1, FR2, CEM1, CEM3, FR4 |
|---|---|---|---|
| परतों के नहीं: | 1-10 परतें | सतह समाप्त: | ENIG (विसर्जन गोल्ड) / विसर्जन रजत / OSP / HASL |
| बोर्ड मोटाई: | 0.2 मिमी, 0.4 मिमी/0.8 मिमी, 1.0 मिमी/1.2 मिमी, 1.6 मिमी/2.0/2.4 मिमी | ||
| प्रमुखता देना: | कस्टम पीसीबी विनिर्माण,मुद्रित सर्किट बोर्ड बनाना |
||

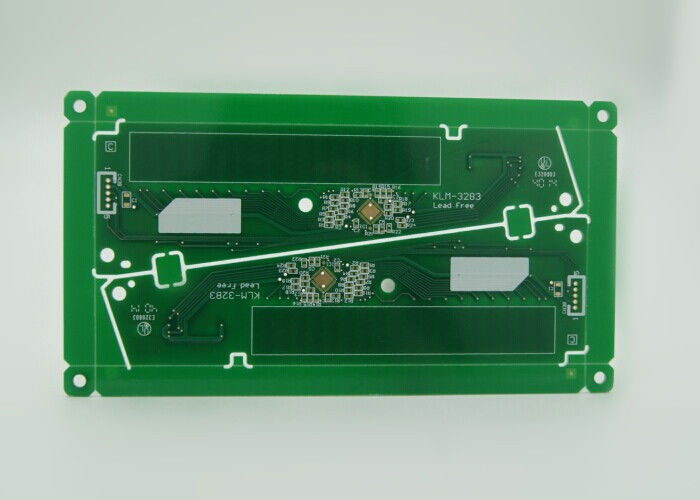

लीड फ्री डबल पक्षीय पीसीबी RoHS ग्रीन मिलाप मास्क व्हाइट प्रिंट
आवेदन
उत्पाद उच्च तकनीक वाले उद्योगों जैसे कि: एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश, गेम मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ईसीटी की एक विस्तृत श्रृंखला के लिए लागू होते हैं। मार्केटिंग के लिए निरंतर काम और प्रयास से, अमेरिकी, कनाडा, यूरोप काउंटियों, अफ्रीका और अन्य एशिया-प्रशांत देशों में उत्पाद निर्यात
"2 एल पीसीबी" को "डबल पक्षीय पीसीबी" (डी / एस पीसीबी) के रूप में भी नाम दिया गया है। पीटीएच (वाया) एक जरूरी है, लेकिन इसमें दफन या ब्लाइंड छेद नहीं है अवयवों को ऊपरी और निचले दोनों तरफ इकट्ठा किया जा सकता है, इसलिए आपको चिंता करने की ज़रूरत नहीं है कि बोर्ड पर किन घटकों को रखा जाए, और उन छेद घटकों के माध्यम से उपयोग करने की ज़रूरत नहीं है जो हमेशा एसएमडी एक से महंगा होता है
वर्तमान में यह पृथ्वी पर पीसीबी के सबसे लोकप्रिय प्रकारों में से एक है, और हम उनके लिए 24 घंटे की त्वरित-मोड़ सेवा प्रदान कर सकते हैं।
फायदा
1. पीसीबी कारखाने सीधे
2. पीसीबी उच्च गुणवत्ता
3. पीसीबी अच्छी कीमत
4. पीसीबी त्वरित समय
5. पीसीबी प्रमाणीकरण (आईएसओ / यूएल ई 354810 / आरओएचएस)
