परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | ARS | परतों के नहीं: | 2 |
|---|---|---|---|
| सतह समाप्त: | ईआईआईजी (विसर्जन गोल्ड) | बोर्ड मोटाई: | 1.2 मिमी |
| कॉपर मोटाई: | 1 ऑउंस | टांका लगाना मास्क: | हरा |
| silkscreen: | सफेद | ||
| प्रमुखता देना: | डबल साइड पीसीबी,कस्टम पीसीबी विनिर्माण |
||

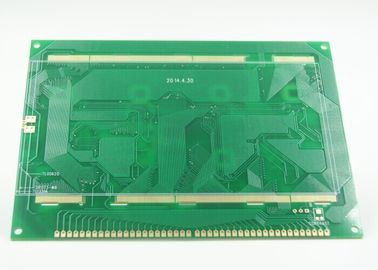

विसर्जन गोल्ड न्यूनतम पक्षीय पीसीबी 2 परत न्यूनतम 4 मिलर ट्रेस चौड़ाई के साथ
मुख्य निर्दिष्टीकरण / विशेष सुविधाएँ
| संख्या। परतों की: | 2 |
| टुकड़े टुकड़े सामग्री: | FR4 |
| सतह खत्म: | ENIG |
| कॉपर मोटाई: | चढ़ाना के बाद 1 औज़ |
| बोर्ड मोटाई: | 1.6 मिमी (0.062 ") |
| बोर्ड आकार: | |
| मास्क का रंग: | हरा |
| रेशमस्क्रीन का रंग: | गैर-प्रवाहकीय इंक के साथ सफेद |
| ज्वलनशीलता: | उल 94V-0 |
| कारीगरी: | आईपीसी-ए -600 और आईपीसी -6012 क्लास II के साथ अनुपालन |
| ऊष्मीय चालकता | - |
"2 एल पीसीबी" को "डबल पक्षीय पीसीबी" (डी / एस पीसीबी) के रूप में भी नाम दिया गया है। पीटीएच (वाया) एक जरूरी है, लेकिन इसमें दफन या ब्लाइंड छेद नहीं है अवयवों को ऊपरी और निचले दोनों तरफ इकट्ठा किया जा सकता है, इसलिए आपको चिंता करने की ज़रूरत नहीं है कि बोर्ड पर किन घटकों को रखा जाए, और उन छेद घटकों के माध्यम से उपयोग करने की ज़रूरत नहीं है जो हमेशा एसएमडी एक से महंगा होता है
वर्तमान में यह पृथ्वी पर पीसीबी के सबसे लोकप्रिय प्रकारों में से एक है, और हम उनके लिए 24 घंटे की त्वरित-मोड़ सेवा प्रदान कर सकते हैं।
