परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | डबल साइड पीसीबी,मुद्रित सर्किट बोर्ड बनाना |
||
|---|---|---|---|

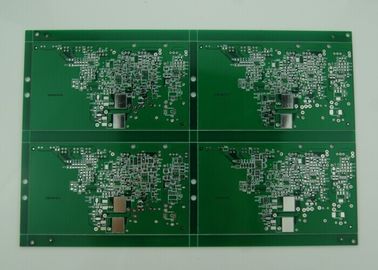

ग्रीन मिलाप मास्क 2 ऑउंस पीसीबी उच्च परिशुद्धता प्रोटोटाइप पीसीबी निर्माण
मुख्य निर्दिष्टीकरण / विशेष सुविधाएँ
| संख्या। परतों की: | 2 |
| टुकड़े टुकड़े सामग्री: | FR4 |
| सतह खत्म: | HASL |
| कॉपर मोटाई: | चढ़ाना के बाद 2 औज़ |
| बोर्ड मोटाई: | 1.6 मिमी (0.062 ") |
| बोर्ड आकार: | 10.50 "एक्स 6.82" |
| मुखौटा का रंग: | हरा |
| रेशमस्क्रीन का रंग: | गैर-प्रवाहकीय इंक के साथ सफेद |
| ज्वलनशीलता: | उल 94V-0 |
| कारीगरी: | आईपीसी-ए -600 और आईपीसी -6012 क्लास II के साथ अनुपालन |
| ऊष्मीय चालकता | - |
उत्पाद व्यवहार्यता
पीसीबी उच्च तकनीक वाले उद्योगों जैसे कि: एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश, गेम मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ईसीटी के लिए लागू होते हैं। मार्केटिंग के लिए निरंतर काम और प्रयास से, अमेरिकी, कनाडा, यूरोप काउंटियों, अफ्रीका और अन्य एशिया-प्रशांत देशों में उत्पाद निर्यात
क्षमता
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी थोक उत्पादन | ||
| अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
| मिन लाइन चौड़ाई (मिली) | 3mil | 4mil | |
| मिन लाइन स्पेस (मिल) | 3mil | 4mil | |
| न्यूनतम माध्यम (यांत्रिक ड्रिलिंग) | बोर्ड मोटाई 1.2 मिमी | 0.15 mm | 0.2 मिमी |
| बोर्ड मोटाई 2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
| बोर्ड मोटाई> 2.5 मिमी | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
| अभिमुखता अनुपात | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
| बोर्ड मोटाई | मैक्स | 8 मिमी | 7mm |
| मिन | 2 परतें: 0.2 मिमी; 4 परतें: 0.35 मिमी; 6 परतें: 0.55 मिमी; 8 परतें: 0.7 मिमी; 10 परतें: 0.9 मिमी | 2 परतें: 0.2 मिमी; 4 परतें: 0.4 मिमी; 6 परतें: 0.6 मिमी; 8 लेयर: 0.8 मिमी | |
| अधिकतम बोर्ड का आकार | 610 * 1200mm | 610 * 1200mm | |
| मैक्स कॉपर मोटाई | 0.5-6oz | 0.5-6oz | |
विसर्जन सोना / सोना मढ़वाया मोटाई | विसर्जन सोने: एयू, 1-8u " सोने की उंगली: एयू, 1-150यू " सोना चढ़ाया हुआ: एयू, 1-150 यू " निकल मढ़वाया: 50-500u " | ||
| मोटी तांबा मोटी | 25 मीटर 1 मील | 25 मीटर 1 मील | |
| सहनशीलता | बोर्ड मोटाई | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी 1.0 मिमी <बोर्ड मोटाई 2.0 मिमी: +/- 10% बोर्ड मोटाई> 2.0 मिमी: +/- 8% | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी 1.0 मिमी <बोर्ड मोटाई 2.0 मिमी: +/- 10% बोर्ड मोटाई> 2.0 मिमी: +/- 8% |
| आउटलाइन सहिष्णुता | ≤100mm: +/- 0.1 मिमी 100 <≤300 मिमी: +/- 0.15 मिमी > 300 मिमी: +/- 0.2 मिमी | ≤100mm: +/- 0.13mm 100 <≤300 मिमी: +/- 0.15 मिमी > 300 मिमी: +/- 0.2 मिमी | |
| मुक़ाबला | ± 10% | ± 10% | |
| मिन सोल्डर मास्क पुल | 0.08 मिमी | 0.10mm | |
| वायस क्षमता प्लगिंग | 0.25 मिमी - 0.60mm | 0.70mm - 1.00mm | |
हमने ISO9001-2000 गुणवत्ता नियंत्रण प्रणाली प्रमाणीकरण पार किया है और उल द्वारा प्रमाणित किया है। अंतरराष्ट्रीय बाजार का विस्तार करने के लिए, हम साफ उत्पादन को लागू कर रहे हैं और ISO: TS16949 की आवश्यकताओं को पूरा करने में कड़ी मेहनत कर रहे हैं। उच्च गुणवत्ता वाले उत्पाद द्वारा अपने ग्राहकों को सेवा देने के लिए हम लगातार हमारी तकनीक, कर्मियों, विपणन आदि का लाभ उठाएंगे।
