परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | File not found.,Making Printed Circuit Boards |
||
|---|---|---|---|

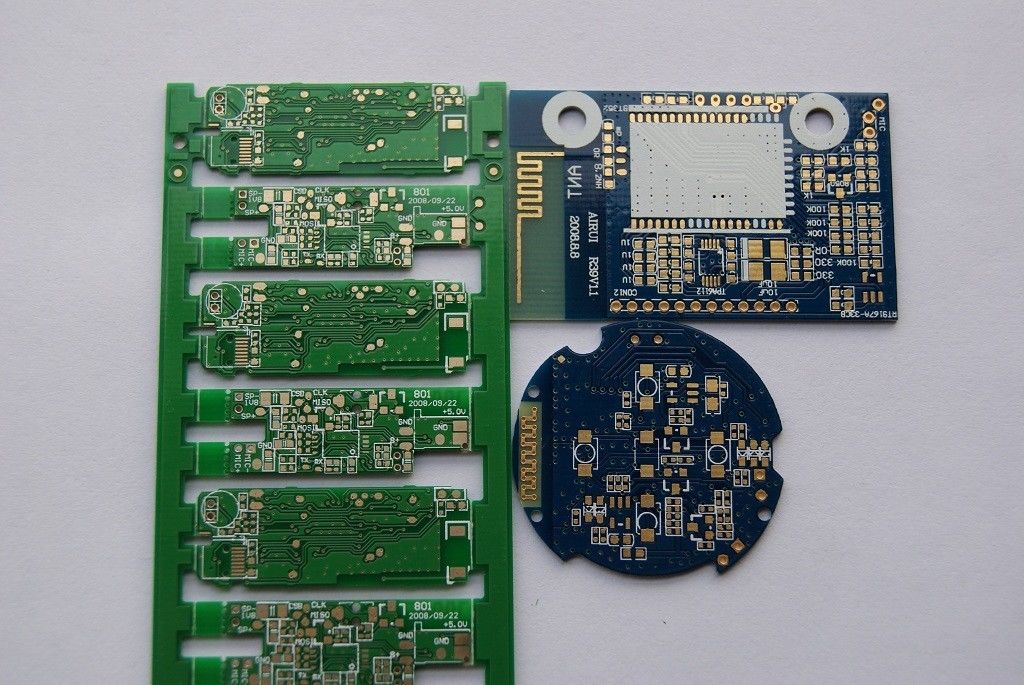

FR4 पीसीबी 2 लेयर ब्लूटूथ सर्किट बोर्ड निर्माता के साथ लीड फ्री एचएसएल
विवरण
1. पीसीबी और पीसीबी विधानसभा के पेशेवर निर्माता एकल पक्षीय पीसीबी, डबल पक्षीय पीसीबी, बहुपरत पीसीबी, पीसीबी लेआउट और डिजाइन और पीसीबी विधानसभा में विशेष
2. सामग्री प्रकार: एफआर 4, गैर-हलोजन सामग्री, एल्यूमिनियम बेस, कूपर बेस, उच्च आवृत्ति सामग्री, मोटा तांबे का पन्नी, 94-वी 0 (एचबी), पीआई सामग्री, उच्च टीजी: एसएल एस -1000-2, आईटीईएक्स: आईटी 180
3. सतह के उपचार: एचएएल, विसर्जन गोल्ड, विसर्जन टिन, विसर्जन रजत, गोल्ड फिंगर, ओएसपी, एचएएल (विसर्जन गोल्ड, ओएसपी, विसर्जन रजत, विसर्जन टिन) + गोल्ड फिंगर
आवेदन
उत्पाद उच्च तकनीक वाले उद्योगों जैसे कि: एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश, गेम मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ईसीटी की एक विस्तृत श्रृंखला के लिए लागू होते हैं। मार्केटिंग के लिए निरंतर काम और प्रयास से, अमेरिकी, कनाडा, यूरोप काउंटियों, अफ्रीका और अन्य एशिया-प्रशांत देशों में उत्पाद निर्यात
फायदा
1. पीसीबी कारखाने सीधे
2.पीसीबी व्यापक गुणवत्ता नियंत्रण प्रणाली है
3.पीसीबी अच्छी कीमत
4. पीसीबी 48 घंटों से त्वरित बारी के समय।
5.पीसीबी प्रमाणीकरण (आईएसओ / यूएल ई354810 / आरओएचएस)
निर्यात सेवा में 6.8 साल का अनुभव
7.पीसीबी नहीं MOQ / MOV है
8. पीसीबी उच्च गुणवत्ता है। एओआई (ऑटोमेटेड ऑप्टिकल इंस्पेक्शन), क्यूए / क्यूसी, फ्लाई पोर्च, एटेस्टिंग
विशेष विवरण
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी थोक उत्पादन | |
अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
मिन लाइन चौड़ाई (मिली) | 3mil | 4mil | |
मिन लाइन स्पेस (मिल) | 3mil | 4mil | |
न्यूनतम माध्यम (यांत्रिक ड्रिलिंग) | बोर्ड मोटाई 1.2 मिमी | 0.15 mm | 0.2 मिमी |
बोर्ड मोटाई 2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
बोर्ड मोटाई> 2.5 मिमी | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
अभिमुखता अनुपात | पहलू राशन 13: 1 | पहलू राशन 13: 1 | |
बोर्ड मोटाई | मैक्स | 8 मिमी | 7mm |
मिन | 2 परतें: 0.2 मिमी; 4 परतें: 0.35 मिमी; 6 परतें: 0.55 मिमी; 8 परतें: 0.7 मिमी; 10 परतें: 0.9 मिमी | 2 परतें: 0.2 मिमी; 4 परतें: 0.4 मिमी; 6 परतें: 0.6 मिमी; 8 लेयर: 0.8 मिमी | |
अधिकतम बोर्ड का आकार | 610 * 1200mm | 610 * 1200mm | |
मैक्स कॉपर मोटाई | 0.5-6oz | 0.5-6oz | |
विसर्जन सोना / सोना मढ़वाया मोटाई | विसर्जन सोने: एयू, 1-8u " |
| |
मोटी तांबा मोटी | 25 मीटर 1 मील | 25 मीटर 1 मील | |
सहनशीलता | बोर्ड मोटाई | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी | बोर्ड मोटाई -1.0 मिमी: +/- 0.1 मिमी |
आउटलाइन सहिष्णुता | ≤100mm: +/- 0.1 मिमी | ≤100mm: +/- 0.13mm | |
मुक़ाबला | ± 10% | ± 10% | |
मिन सोल्डर मास्क पुल | 0.08 मिमी | 0.10mm | |
वायस क्षमता प्लगिंग | 0.25 मिमी - 0.60mm | 0.70mm - 1.00mm | |
