परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
अनुप्रयोगों
कठोर लचीला PCBs आवेदनों की एक विस्तृत सरणी प्रदान करते हैं, फोन और डिजिटल कैमरों सेल सैन्य हथियार और एयरोस्पेस सिस्टम से लेकर। तेजी से, कठोर फ्लेक्स बोर्ड निर्माण जैसे उनके अंतरिक्ष और वजन में कमी क्षमताओं के लिए पेसमेकर के रूप में चिकित्सा उपकरणों में इस्तेमाल किया गया है। कठोर फ्लेक्स पीसीबी के उपयोग के लिए एक ही फायदे सैन्य हथियार और हथियार नियंत्रण प्रणाली को लागू किया जा सकता है।
उपभोक्ता उत्पादों में, कठोर फ्लेक्स सिर्फ अंतरिक्ष और वजन को अधिकतम नहीं है, लेकिन बहुत मिलाप जोड़ों और नाजुक, नाजुक तारों कनेक्शन संबंधी समस्याएं होने का खतरा है के लिए कई जरूरतों को नष्ट करने, विश्वसनीयता में सुधार। ये सिर्फ कुछ उदाहरण हैं, लेकिन कठोर फ्लेक्स PCBs परीक्षण उपकरण, उपकरणों और ऑटोमोबाइल सहित लगभग सभी उन्नत विद्युत अनुप्रयोगों के लाभ के लिए इस्तेमाल किया जा सकता है। सुनिश्चित नहीं हैं कि क्या प्रौद्योगिकी अपनी परियोजना के लिए इस्तेमाल किया जा करने की जरूरत है? हमारे विशेषज्ञों को बुलाओ और हम मदद कर सकते हैं बाहर आप कठोर फ्लेक्स, फ्लेक्स या HDI पीसीबी तकनीक की जरूरत है कि क्या आंकड़ा।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Copper Thickness: | 1 oz,35um | Board Thickness: | 0.25 mm,0.25mm |
---|---|---|---|
Min. Hole Size: | 0.2 mm,0.2mm | Min. Line Width: | 2 mil,2mil |
Min. Line Spacing: | 2 mil,2mil | Surface Finishing: | Gold Plating, HASL(LF) |
Product Name: | 'multi-layers fpc and flexible pcb board | Material: | Polyimide |
हाई लाइट: | कठोर फ्लेक्स सर्किट बोर्ड,कठोर फ्लेक्स पीसीबी डिजाइन |

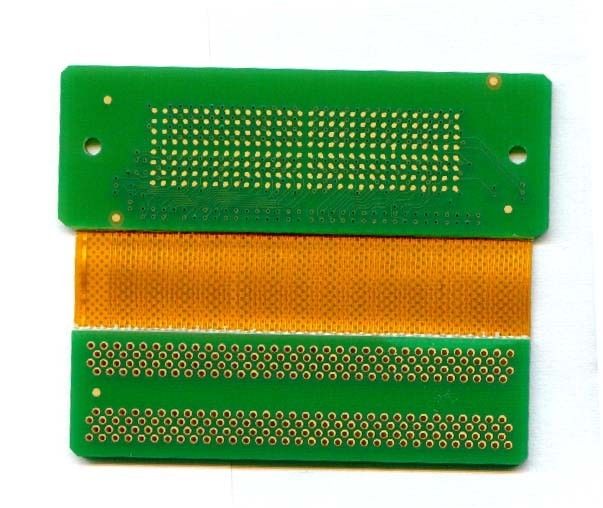

कई परतों लचीले पीसीबी बोर्ड HASL (वामो) / सोना चढ़ाना 0.2 मि। छेद
-अच्छा गुणवत्ता की सामग्री और रंग के अपने चयन के लिए
--Expert पीसीबी और PCBA निर्माता
--Provide OEM पीसीबी, PCBA, प्रति सेवा
--Components क्रय
--Fast चारों ओर मोड़
विशिष्टता:
प्रकार: | एक तरफा, डबल पक्षीय, बहु परतों (अधिकतम 6 परतों) और |
सतही परिष्करण: | HASL (वामो), गोल्ड चढ़ाना, electroless निकल विसर्जन सोना, |
मूलभूत सामग्री: | Polyimide (Kapton), पॉलिएस्टर (पीईटी), एल्युमिनियम, FR4 |
ताम्र पन्नी: | ED / आरए |
मि। रेखा की चौड़ाई: | 2 लाख |
मि। पंक्ति रिक्ति: | 2 लाख |
मि। छेद का आकार: | 0.2 मिमी |
मैक्स। बोर्ड का आकार: | 800x400mm |
मि। बोर्ड मोटाई: | 0.1 मिमी |
मि। टांका लगाना मास्क मोटाई: | 10um |
टांका लगाना मास्क प्रकार: | हरे, पीले, काले, सफेद, नीले, लाल और स्पष्ट |
रूपरेखा: | छिद्रण, रूटिंग, वि कटौती |
टांका लगाने की थर्मल प्रतिरोध: | 300 डिग्री सेल्सियस / 10 सेकंड |
छीलने शक्ति: | ≥1.4kg / सेमी |
सतह प्रतिरोध: | 105mΩ |
इन्सुलेशन प्रतिरोध: | 105mΩ |
पराविद्युत बल: | 9.8x105v / सेमी |
ज्वलनशीलता: | उल-94V-0 |
प्रदर्शन का परीक्षण: | 100% बिजली और बिजली के प्रदर्शन का परीक्षण |
RiGao फैक्टरी के देखें:
हमारा सिद्धांत सरल है, "दिल से अधिनियम, सबसे अच्छा है।"
हमारा अलग strengthis, "पीसीबी और PCBA क्षेत्र में अनुभव के वर्षों"
हमारा लक्ष्य प्राप्त है, "पीसीबी और PCBA का सबसे विश्वसनीय आपूर्तिकर्ता होने के लिए।"
हमारा रुख स्पष्ट है, "मध्यम मात्रा व्यवसाय के लिए प्रोटोटाइप पर फोकस और कम"
