परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
अनुप्रयोगों
कठोर लचीला PCBs आवेदनों की एक विस्तृत सरणी प्रदान करते हैं, फोन और डिजिटल कैमरों सेल सैन्य हथियार और एयरोस्पेस सिस्टम से लेकर। तेजी से, कठोर फ्लेक्स बोर्ड निर्माण जैसे उनके अंतरिक्ष और वजन में कमी क्षमताओं के लिए पेसमेकर के रूप में चिकित्सा उपकरणों में इस्तेमाल किया गया है। कठोर फ्लेक्स पीसीबी के उपयोग के लिए एक ही फायदे सैन्य हथियार और हथियार नियंत्रण प्रणाली को लागू किया जा सकता है।
उपभोक्ता उत्पादों में, कठोर फ्लेक्स सिर्फ अंतरिक्ष और वजन को अधिकतम नहीं है, लेकिन बहुत मिलाप जोड़ों और नाजुक, नाजुक तारों कनेक्शन संबंधी समस्याएं होने का खतरा है के लिए कई जरूरतों को नष्ट करने, विश्वसनीयता में सुधार। ये सिर्फ कुछ उदाहरण हैं, लेकिन कठोर फ्लेक्स PCBs परीक्षण उपकरण, उपकरणों और ऑटोमोबाइल सहित लगभग सभी उन्नत विद्युत अनुप्रयोगों के लाभ के लिए इस्तेमाल किया जा सकता है। सुनिश्चित नहीं हैं कि क्या प्रौद्योगिकी अपनी परियोजना के लिए इस्तेमाल किया जा करने की जरूरत है? हमारे विशेषज्ञों को बुलाओ और हम मदद कर सकते हैं बाहर आप कठोर फ्लेक्स, फ्लेक्स या HDI पीसीबी तकनीक की जरूरत है कि क्या आंकड़ा।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | कठोर फ्लेक्स बोर्ड,कठोर फ्लेक्स सर्किट बोर्ड |
||
|---|---|---|---|

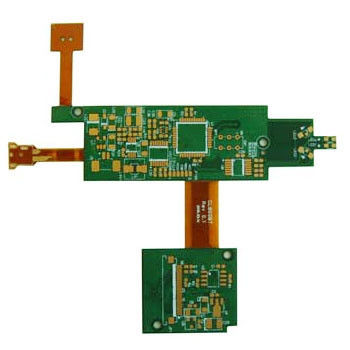

5 परतें कठोर फ्लेक्स पीसीबी के साथ 2 लचीली परतें (4-5 परत), सीसा मुक्त एचएएल (आईएसओ 9001 / टीएस 17069 / आईपीसी / आरओएचएस / यूएल)
हमारी सेवाएं
हम एक साइड पीसीबी, मल्टी लेयर पीसीबी, एफ 4 बीके पीसीबी, सिरेमिक पीसीबी, रोजर्स पीसीबी, एल्यूमिनियम पीसीबी में निर्माता और प्रदायक विशेषज्ञ हैं। इस बीच, हम पीसीबीए (विधानसभा) और ओडीएम, OEM सेवा प्रदान करते हैं। हम एक पूर्ण एसएमटी और छेद PCBA विधानसभा के माध्यम से, घटकों को प्राप्त करने, प्रोटोटाइप मात्रा का निर्माण, और परीक्षण करने में माहिर हैं।
1. हमारी व्यावसायिक इंजीनियरिंग टीम आपकी परियोजना को थोड़े समय में उत्पादन में डाल सकती है। अनुकूलित उत्पादों को बनाने के लिए नमूना चित्र और बीओएम आवश्यक हैं
2. हम सीएडी और प्रो-ई की आपूर्ति सटीक ढालना कर सकते हैं। ग्राहकों के अनुरोधों और नमूनों के अनुसार ढालना को डिज़ाइन और निर्मित किया जा सकता है। प्लास्टिक इंजेक्शन प्रसंस्करण उपलब्ध है।
3. हम छेद और श्रीमती डाइप सिल केबल विधानसभा के लिए उन्नत उपकरण है
4. ROHS आज्ञाकारी और सीसा रहित प्रक्रिया।
5. सर्किट, कार्यात्मक परीक्षण और जला-इन परीक्षण, पूर्ण सिस्टम परीक्षण
6. शीघ्र वितरण की गारंटी करने के लिए उच्च आउटपुट।
- पीसीबी और पीसीबीए सर्विस
- उल, एसजीएस, रोह्स प्रमाणित
- प्रतिस्पर्धी मूल्य, उच्च गुणवत्ता
- OEM पीसीबीए स्वागत है
लचीले पीसीबी
1. उच्च गुणवत्ता, अच्छी कीमत और सेवा
2. डिलीवरी का समय: 5-7 दिन।
3. प्रमाणपत्र: उल, ISO9001, RoHS
लचीले पीसीबी विनिर्माण की विस्तृत विशिष्टता
तकनीकी विनिर्देश | ||
परतें: | 1 ~ 10 (फ्लेक्स पीसीबी) और 2 ~ 8 (कठोर फ्लेक्स) | |
न्यूनतम पैनल आकार: | 5 मिमी x 8 मिमी | |
अधिकतम पैनल आकार: | 250 x 520 मिमी | |
न्यूनतम समाप्त बोर्ड मोटाई: | 0.05 मिमी (1 तरफा युक्त तांबा) | |
अधिकतम बोर्ड मोटाई समाप्त: | 0.3 मिमी (2 तरफा युक्त तांबे) | |
समाप्त बोर्ड मोटाई सहिष्णुता: | ± 0.02 ~ 0.03mm | |
सामग्री: | कपटन, पॉलीइमाइड, पीईटी | |
बेस कॉपर मोटाई (आरए या ईडी): | 1/3 ऑउंस, 1/2 ऑउंस, 1 ओज, 2 ओज | |
बेस पीआई मोटाई: | 0.5 मिली, 0.7 मील, 0.8 मील, 1 मील, 2 मील | |
Stiffner: | पॉलीइमाइड, पीईटी, एफआर 4, एसयूएस | |
न्यूनतम समाप्त छेद व्यास: | Φ 0.15 मिमी | |
अधिकतम छेद व्यास समाप्त: | Φ 6.30 मिमी | |
समाप्त छेद व्यास सहिष्णुता (पीटीएच): | ± 2 मिल (± 0.050 मिमी) | |
समाप्त छेद व्यास सहिष्णुता (एनपीटीएच): | ± 1 मिल (± 0.025 मिमी) | |
न्यूनतम चौड़ाई / अंतर (1 / 3oz): | 0.05 मिमी / 0.06mm | |
न्यूनतम चौड़ाई / अंतर (1 / 2oz): | 0.06mm / 0.07mm | |
न्यूनतम चौड़ाई / अंतर (1oz): | एकल परत: 0.07 मिमी / 0.08 मिमी | |
डबल परत: 0.08 मिमी / 0.0 9 मिमी | ||
आस्पेक्ट अनुपात | 6:01 | 8:01 |
बेस कॉपर | 1 / 3oz - 2oz | प्रोटोटाइप के लिए 3 ओज |
आकार सहिष्णुता | कंडक्टर की चौड़ाई: ± 10% | डब्ल्यू ≤0.5 मिमी |
होल आकार: ± 0.05 मिमी | एच ≤ 1.5 मिमी | |
छेद पंजीकरण: ± 0.050 मिमी | ||
आउटलाइन सहिष्णुता: ± 0.075 मिमी | एल ≤50 मिमी | |
सतह का उपचार | ENIG: 0.025um - 3um | |
OSP: | ||
विसर्जन टिन: 0.04-1.5um | ||
ढांकता हुआ ताकत | AC500V | |
सोल्डर फ्लोट | 288 ℃ / 10s | आईपीसी स्टैंडर्ड |
छीलने की शक्ति | 1.0kgf / सेमी | आईपीसी-TM-650 |
ज्वलनशीलता | 94V-हे | UL94 |
कोटेशन की आवश्यकता:
1) उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
क) आधार सामग्री
बी) बोर्ड की मोटाई:
सी) कॉपर मोटाई
घ) सतह के उपचार:
ई) मिलाप मुखौटा और सिल्कस्क्रीन का रंग:
च) मात्रा
शिपिंग विधि:
1) डीएचएल, फेडेक्स, यूपीएस, टीएनटी आदि द्वारा
2) समुद्र से अगर यह संभव है
3) हवा से
