परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
सामग्री के प्रकार
एफआर -4, यूके -1, यूके-3, आईएमएस, उच्च टीजी, उच्च आवृत्ति, हलोजन मुक्त, एल्यूमिनियम आधार, धातु मूल आधार
सतह का उपचार
HASL (वामो), फ्लैश सोना, ENIG, OSP, कार्बन स्याही (मुक्त संगत सीसा),
Peelable एस / एम, विसर्जन एजी / टिन, गोल्ड उंगली चढ़ाना, ENIG + गोल्ड उंगली
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect.a
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हमारे पीसीबी उत्पादों के अनुभवों दूरसंचार, स्वत: मोबाइल विधानसभाओं, उपभोक्ता इलेक्ट्रॉनिक्स, कंप्यूटर, चिकित्सा उपकरण, औद्योगिक उत्पादों और दूसरों को कोई फर्क नहीं पड़ता शामिल यह जल्दी-बारी प्रोटोटाइप, कम रन या अधिक मात्रा में बड़े पैमाने पर उत्पादन होता है।

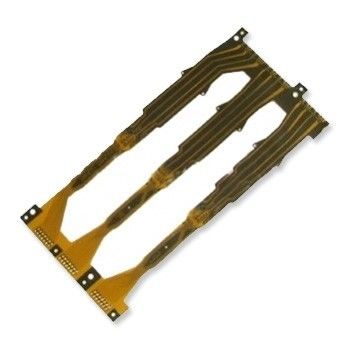

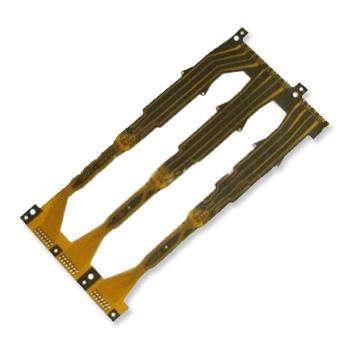

2008, उल, RoHS, ISO14000 प्रमाण पत्र: फ्लेक्स कठोर पीसीबी बोर्ड अब OEM सेवा और ISO9001 के साथ उपलब्ध है। इसके अलावा ENIG सतह खत्म, 1oz तांबे मोटाई 1.6 मिमी और मोटाई बोर्ड की सुविधा है।
हम कठोर पीसीबी, फ्लेक्स पीसीबी और कठोर फ्लेक्स पीसीबी में विशेषज्ञता रहे हैं, इस बीच, हम कठोर सभी प्रकार की आपूर्ति और मुद्रित सर्किट बोर्डों फ्लेक्स। हम आपको सस्ती कीमत पर कठोर फ्लेक्स पीसीबी के चयन की एक विस्तृत श्रृंखला की पेशकश कर सकते हैं। हमें यात्रा करने के लिए आपका स्वागत है!
उत्पाद का नाम | लचीले पीसीबी | कठोर पीसीबी | कठोर फ्लेक्स पीसीबी |
परतें | 1-6L | 1-28L | 1-8L |
मूलभूत सामग्री | पीआई | Alu, FR1, FR2, FR4, CEM1, CEM2, सीटीई | पीआई, FR4 |
कॉपर मोटाई | 1-3OZ | 1-6OZ | 1-6OZ |
Min.Hole आकार | 0.1 मिमी | ||
Min.Line चौड़ाई | 0.1 मिमी | ||
मिलाप masker रंग | हरे, लाल, काले, सफेद, पीले | ||
silkscreen रंग | काले, सफेद, पीले | ||
पांचवें वेतन आयोग निर्माता क्षमता:
परतें | 1-6layers |
समाप्त बोर्ड मोटाई | 0.1-0.2mm |
मैक्स। (मि।) पैनल आकार | 600 * 250 मिमी |
उपलब्ध सामग्री लेमिनेट्स | पीआई, पीईटी, प्रवर्तन निदेशालय, आरए |
समाप्त बोर्ड मोटाई सहिष्णुता | ± 10% |
छेद व्यास समाप्त (न्यूनतम) | 0.2 मिमी |
छेद व्यास समाप्त (मैक्स) | 6 मिमी |
NPTH छेद व्यास सहिष्णुता | ± 0.05 मिमी |
PTH छेद व्यास सहिष्णुता | ± 0.05 मिमी |
कॉपर पन्नी मोटाई | 9/12/18/35 / 70um |
सर्किट चौड़ाई / रिक्ति (न्यूनतम) | 0.075mm |
सतह समाप्त प्रकार | विसर्जन टिन |
विसर्जन सोना | |
ओएसपी | |
सोना मढ़वाया | |
प्लेट टिन | |
गोल्ड फ़्लैश नी / Au मोटाई | 1-3U |
विसर्जन टिन मोटाई | 6-12um |
टिन platig thickeess | 10-15um |
ड्रिल छेद स्थिति सहिष्णुता | ± 0.075mm |
पंचिंग आयाम सहिष्णुता | ± 0.05 मिमी |
परत | 1 करने के लिए 28 परतों |
सामग्री के प्रकार | एफआर -4, यूके -1, यूके-3, उच्च टीजी, FR4 हलोजन मुक्त, रोजर्स |
बोर्ड मोटाई | 0.21mm करने के लिए 7.0 मिमी |
कॉपर मोटाई | 7.0 आस्ट्रेलिया के लिए 0.5 औज़ |
छेद में कॉपर मोटाई | > 25.0 उम (> 1mil) |
आकार | मैक्स। बोर्ड का आकार: 23 × 25 (580mm × 900mm) |
मि। Drilled छेद का आकार: 3mil (0.075mm) | |
मि। रेखा चौड़ाई: 3mil (0.075mm) | |
मि। पंक्ति रिक्ति: 3mil (0.075mm) | |
सतही परिष्करण | HASL / HASL नेतृत्व मुक्त, एचएएल, रासायनिक टिन, रासायनिक गोल्ड, विसर्जन रजत / सोना, ओएसपी, सोना चढ़ाना |
सहनशीलता | आकार सहिष्णुता: ± 0.13 |
होल सहिष्णुता: PTH: ± 0.076 NPTH: 0.05 ± | |
प्रमाणपत्र | उल, आईएसओ 9001, आईएसओ 14001 |
विशेष आवश्यकताएं | दफन और अंधा विअस + प्रतिबाधा + BGA नियंत्रित |
प्रोफाइलिंग | छिद्रण, रूटिंग, वी कट, Beveling |
मुद्रित सर्किट बोर्ड विधानसभा के साथ ही इलेक्ट्रॉनिक encased उत्पादों के सभी प्रकार के लिए OEM सेवा प्रदान करता है। | |
