परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
सामग्री के प्रकार
एफआर -4, यूके -1, यूके-3, आईएमएस, उच्च टीजी, उच्च आवृत्ति, हलोजन मुक्त, एल्यूमिनियम आधार, धातु मूल आधार
सतह का उपचार
HASL (वामो), फ्लैश सोना, ENIG, OSP, कार्बन स्याही (मुक्त संगत सीसा),
Peelable एस / एम, विसर्जन एजी / टिन, गोल्ड उंगली चढ़ाना, ENIG + गोल्ड उंगली
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect.a
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | उच्च गति पीसीबी डिजाइन,उच्च आवृत्ति पीसीबी |
||
|---|---|---|---|

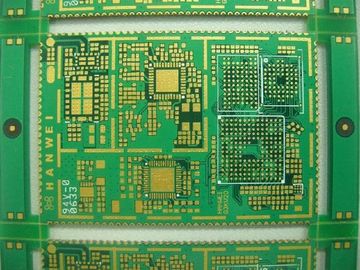

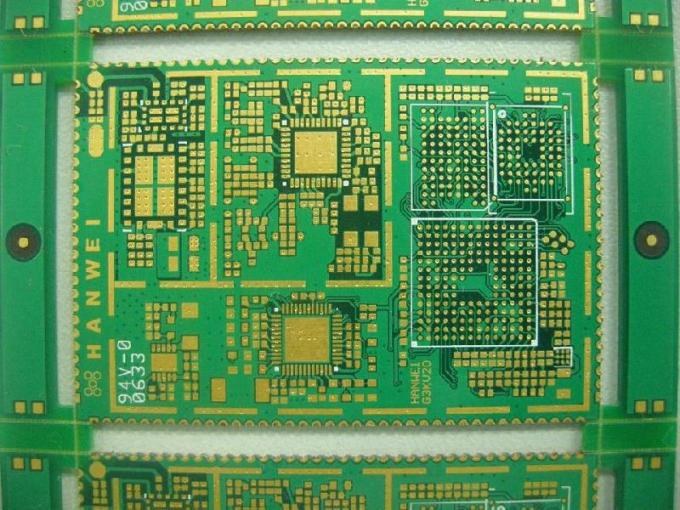

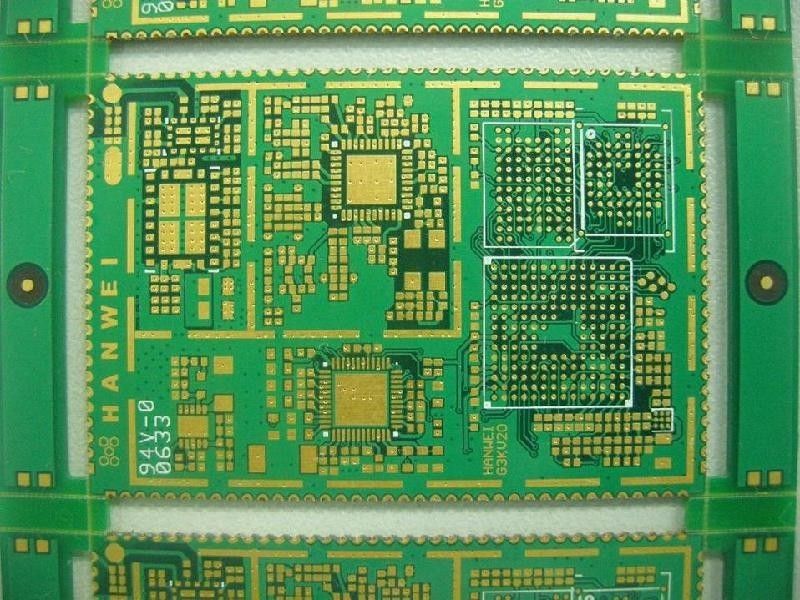

ARLON TEFLON 6 परत उच्च टीजी सेल पीसीबी कठोर प्लेट, कस्टम पीसीबी बोर्ड
उत्पाद का विवरण | |
कच्चा माल | एफआर -4 (टीजी 180) |
परत गिनती | 6-परत |
बोर्ड मोटाई | 2.0 मिमी |
कॉपर मोटाई | 2.0oz |
सतह खत्म | ENIG |
सोल्डर मास्क | हरा |
silkscreen | सफेद |
मि। ट्रेस चौड़ाई / रिक्ति | 0.075 / 0.075mm |
मि। छेद का आकार | 0.25 मिमी |
छेद दीवार तांबा मोटाई | ≥20μm |
माप | 300 × 400 मिमी |
पैकेजिंग | इनर: वैक्यूम पैक नरम प्लास्टिक बेल्स में |
आवेदन | संचार, ऑटोमोबाइल, सेल, कंप्यूटर, चिकित्सा |
फायदा | प्रतिस्पर्धी मूल्य, तेजी से वितरण, OEM और ODM, नि: शुल्क नमूने, |
विशेष आवश्यकताएं | दफन कर दिया और ब्लाइंड के माध्यम से, प्रतिबाधा नियंत्रण, वाया प्लग, |
प्रमाणीकरण | उल, ISO9001: 2008, ROHS, पहुंच, एसजीएस, हलोजन मुक्त |
पीसीबी की उत्पादन क्षमता | ||
| वस्तुओं मद | |
टुकड़े टुकड़े में | प्रकार | एफआर -1, एफआर -5, एफआर -4 उच्च टीजी, रोजर्स, इसोला, ITEQ, |
मोटाई | 0.2 ~ 3.2mm | |
उत्पादन प्रकार | परत गिनती | 2L-16L |
सतह का उपचार | एचएएल, सोना चढ़ाना, विसर्जन गोल्ड, ओएसपी, | |
कट फाड़ना | मैक्स। वर्किंग पैनल आकार | 1000 × 1200 मिमी |
अंदरूनी परत | आंतरिक कोर मोटाई | 0.1 ~ 2.0 मिमी |
आंतरिक चौड़ाई / रिक्ति | न्यूनतम: 4 / 4mil | |
आंतरिक तांबे मोटाई | 1.0 ~ 3.0oz | |
आयाम | बोर्ड मोटाई सहिष्णुता | ± 10% |
interlayer संरेखण | ± 3mil | |
ड्रिलिंग | निर्माण पैनल का आकार | मैक्स: 650 × 560mm |
ड्रिलिंग व्यास | ≧ 0.25 मिमी | |
होल व्यास सहिष्णुता | ± 0.05 मिमी | |
होल में स्थिति सहिष्णुता | ± 0.076mm | |
Min.Annular अंगूठी | 0.05 mm | |
PTH + पैनल चढ़ाना | छेद दीवार तांबा मोटाई | ≧ 20um |
वर्दी | ≧ 90% | |
बाहरी परत | पटरी की चौड़ाई | न्यूनतम: 0.08 मिमी |
ट्रैक रिक्ति | न्यूनतम: 0.08 मिमी | |
पैटर्न चढ़ाना | समाप्त कॉपर मोटाई | 1oz ~ 3oz |
Eing / फ्लैश गोल्ड | निकेल मोटाई | 2.5um ~ 5.0um |
सोने की मोटाई | 0.03 ~ 0.05um | |
सोल्डर मास्क | मोटाई | 15 ~ 35um |
टांका लगाना मास्क ब्रिज | 3mil | |
किंवदंती | रेखा चौड़ाई / पंक्ति रिक्ति | 6 / 6mil |
सोने की उंगली | निकेल मोटाई | ≧ 120u " |
सोने की मोटाई | 1 ~ 50u " | |
गरम हवा के स्तर | टिन मोटाई | 100 ~ 300U " |
मार्ग | आयाम की सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.4 mm | |
कटर व्यास | 0.8 ~ 2.4mm | |
पंचिंग | रूपरेखा सहिष्णुता | ± 0.1 मिमी |
स्लॉट आकार | न्यूनतम: 0.5 मिमी | |
वी-कट | वी-कट आयाम | न्यूनतम: 60 मिमी |
कोण | 15 डिग्री 30 डिग्री से 45 डिग्री | |
मोटाई सहिष्णुता रहो | ± 0.1 मिमी | |
beveling | beveling आयाम | 30 ~ 300mm |
परीक्षण | परीक्षण वोल्टेज | 250V |
Max.Dimension | 540 × 400 मिमी | |
मुक़ाबला नियंत्रण | | ± 10% |
अभिमुखता अनुपात | 12: 1 | |
लेजर ड्रिलिंग आकार | 4mil (0.1 मिमी) | |
विशेष आवश्यकताएं | दफन कर दिया और ब्लाइंड के माध्यम से, प्रतिबाधा नियंत्रण, वाया प्लग, | |
OEM और ODM सेवा | हाँ | |
जल्दी से विवरण
