परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
सामग्री के प्रकार
एफआर -4, यूके -1, यूके-3, आईएमएस, उच्च टीजी, उच्च आवृत्ति, हलोजन मुक्त, एल्यूमिनियम आधार, धातु मूल आधार
सतह का उपचार
HASL (वामो), फ्लैश सोना, ENIG, OSP, कार्बन स्याही (मुक्त संगत सीसा),
Peelable एस / एम, विसर्जन एजी / टिन, गोल्ड उंगली चढ़ाना, ENIG + गोल्ड उंगली
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect.a
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | पीसीबी डिजाइन विधानसभा,इलेक्ट्रॉनिक विधानसभा सेवाओं |
||
|---|---|---|---|

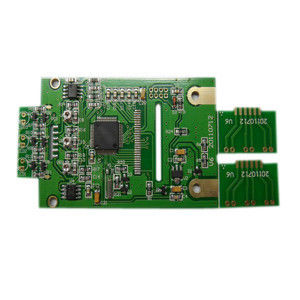

0.3 मिमी पीसीबी बोर्ड विधानसभा / सर्किट बोर्ड मुद्रित circuitry के लिए लेआउट
जल्दी से विवरण
विवरण
हमारे उत्पादन पीसीबी विधानसभा क्षमताओं रखा श्रीमती, tht, BGA और माइक्रो Bgas, मिश्रित प्रौद्योगिकी पीसीबी विधानसभा के अलावा मशीनों शामिल हैं। घटक आवश्यकताओं के अग्रणी पर रखते हुए, हम सतह 52 मिमी वर्ग QFPs और BGAs करने के लिए 12 लाख पिच करने के लिए नीचे माउंट नियुक्ति, 0201 के एक घटक रेंज के साथ प्रदान करते हैं।
पार्ट्स और घटक सोर्सिंग
मुद्रित सर्किट बोर्ड विधानसभा सेवाओं के लिए, हम निम्नलिखित दो दृष्टिकोण में उपकरणों और भागों स्वीकार करते हैं।
1.Partial टर्नकी, ग्राहक की आपूर्ति हिस्सा घटकों।
2.Full टर्नकी, हम अपने प्राधिकरण एजेंट, 100% मूल गारंटी से सभी घटकों की खरीद।
अपने PCBA परियोजना के लिए अवयव नीचे किसी एक या एक से अधिक तरीकों में आपूर्ति की जा सकती। हम अपने नामित आपूर्तिकर्ताओं या Digikey, Mouser, तीर, Avnet, भविष्य इलेक्ट्रॉनिक्स आदि सहित हमारे भागीदार कंपनियों से वास्तविक भागों आदेश
तकनीकी क्षमताओं
विधानसभा के प्रकार | THD (होना छेद डिवाइस) / परम्परागत श्रीमती (सतह माउंट प्रौद्योगिकी) श्रीमती और THD मिलाया दो तरफा श्रीमती और / या THD विधानसभा |
आदेश की मात्रा | 1 100,000 |
अवयव | किशोरों, छोटे आकार 0201 08 Mils को ठीक पिच Leadless चिप वाहक / BGA, VFBGA, FPGA और DFN कनेक्टर्स और टर्मिनलों |
घटक पैकेजिंग | रीलों कट टेप ट्यूब ढीले भाग |
बोर्ड आयाम | छोटे आकार: 6 मिमी x 6 मिमी सबसे बड़े आकार: 600mm x 400mm |
बोर्ड आकार | आयताकार गोल, स्लॉट, कटआउट, परिसर, अनियमित |
बोर्ड प्रकार | कठोर लचीला कठोर लचीला |
मिलाप प्रकार | Leaded और सीसा जल घुलनशील मिलाप पेस्ट विशेष भागों, जैसे तारों और तापमान संवेदनशील भागों के लिए मैनुअल टांका लगाने की। |
डिजाइन फ़ाइल प्रारूप | Gerber RS-274X, 274D, ईगल और ऑटोकैड के DXF, DWG बीओएम (सामग्री का बिल) उठाओ और फ़ाइल प्लेस (XYRS) |

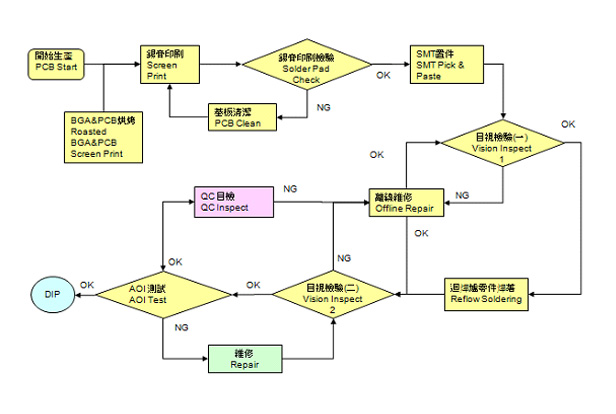

पीसीबी विधानसभा उत्पादन फ्लो चार्ट
परीक्षण प्रक्रियाओं
हम किसी भी बोर्ड से बाहर शिपिंग से पहले कई गुणवत्ता आश्वासन प्रक्रियाओं प्रदर्शन करते हैं। इसमें शामिल है:
दृश्य निरीक्षण
एक्स-रे निरीक्षण
AOI (स्वचालित ऑप्टिकल इंस्पेक्टर),
आईसीटी (में सर्किट परीक्षण), और BGA Rework
कार्यात्मक परीक्षण (परीक्षण मॉड्यूल की आपूर्ति की जा करने की जरूरत है)।
त्वरित बारी का नेतृत्व बार
सभी भागों उपलब्ध हैं, तो सामान्य रूप से पूरा टर्नकी पीसीबी विधानसभा नौकरी हमारे कारखाने में 5 से 10 दिनों के भीतर समाप्त हो सकता है। इसका मतलब यह है कि आदेश में एक बार टर्नकी काम शुरू तीन सप्ताह के भीतर दिया जा सकता है।
सेवा गारंटी
हम ourability का सबसे अच्छा करने के लिए पेशेवर प्रत्येक ग्राहक की सेवा करने के लिए, सच्चाई और मैत्रीपूर्ण सुनिश्चित करें। हम खुशी से अपनी परियोजना को फिर से काम करेंगे, तो अपनी परियोजना के लिए 100% संतोषजनक नहीं है।
अब एक त्वरित बोली जाओ
सामग्री का एक बिल में भेजने के द्वारा, Gerber फ़ाइलों विधानसभा ड्राइंग सहित और हम घंटे के भीतर वापस करने के लिए एक उद्धरण होगा। शेन्ज़ेन Hengda के साथ वहाँ कभी नहीं एक छिपा लागत है और हमारी कीमतें बहुत प्रतिस्पर्धी और उचित हैं।
