परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
सामग्री के प्रकार
एफआर -4, यूके -1, यूके-3, आईएमएस, उच्च टीजी, उच्च आवृत्ति, हलोजन मुक्त, एल्यूमिनियम आधार, धातु मूल आधार
सतह का उपचार
HASL (वामो), फ्लैश सोना, ENIG, OSP, कार्बन स्याही (मुक्त संगत सीसा),
Peelable एस / एम, विसर्जन एजी / टिन, गोल्ड उंगली चढ़ाना, ENIG + गोल्ड उंगली
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
आवेदन
एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, खेल मशीन, औद्योगिक नियंत्रण, बिजली, ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect.a
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

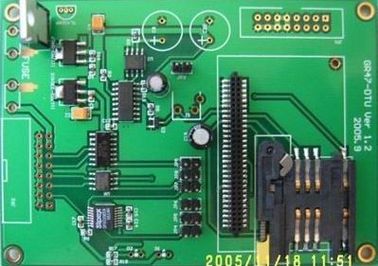

त्वरित मुड़ें कठोर पीसीबी बोर्ड विधानसभा / मुद्रित सर्किट बोर्ड विधानसभा
विशेष विवरण
1. श्रीमती और डीआईपी पर पीसीबी विधानसभा
2. पीसीबी योजनाबद्ध ड्राइंग / लेआउट / उत्पादन
3. पीसीबीए क्लोन / परिवर्तन बोर्ड
पीसीबीए के लिए सोर्सिंग और क्रय घटकों
5. संलग्न डिजाइन और प्लास्टिक इंजेक्शन मोल्डिंग
6. परीक्षण सेवाओं। इसमें शामिल है: एओआई, फ़लायन परीक्षण, सर्किट परीक्षण में, बीजीए परीक्षण के लिए एक्स-रे, 3 डी पेस्ट मोटाई टेस्ट
7. आईसी प्रोग्रामिंग
कोटेशन की आवश्यकता:
उद्धरण के लिए निम्नलिखित विनिर्देशों की आवश्यकता है:
1) बेस सामग्री:
2) बोर्ड मोटाई:
3) कॉपर मोटाई:
4) भूतल उपचार:
5) मिलाप मुखौटा और सिल्कस्क्रीन का रंग:
6) मात्रा
7) गेबर फाइल और बॉम
Huaswin पीसीबी विनिर्माण और पीसीबी विधानसभा में विशेष
पीसीबीए क्षमताओं:
फास्ट प्रोटोटाइपिंग
उच्च मिश्रण, कम और मध्यम मात्रा का निर्माण
श्रीमती मिनीकिप: 0201
बीजीए: 1.0 से 3.0 मिमी पिच
माध्यम से छेद विधानसभा
विशेष प्रक्रियाएं (जैसे conformal coating और potting)
ROHS क्षमता
आईपीसी-ए -610 ई और आईपीसी / ईआईए-एसटीडी कारीगरी ऑपरेशन
पीसीबी विनिर्माण की विस्तृत विशिष्टता
1 | परत | 1-30 परत |
2 | सामग्री | सीईएम -1, सीईएम -3 एफआर -4, एफआर -4 उच्च टीजी, |
3 | बोर्ड मोटाई | 0.2 मिमी-6 मिमी |
4 | मैक्स। पूर्ण बोर्ड आकार | 800 * 508mm |
5 | मिन। द्रव छेद आकार | 0.25 मिमी |
6 | min.line चौड़ाई | 0.075mm (3mil) |
7 | min.line अंतर | 0.075mm (3mil) |
8 | सतह खत्म | एचएएल, एचएएल लीड फ्री, विसर्जन गोल्ड / |
9 | कॉपर मोटाई | 0.5-4.0oz |
10 | मिलाप मुखौटा रंग | हरी / काला / सफेद / लाल / नीले / पीले |
1 1 | इनर पैकिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
12 | बाहरी पैकिंग | मानक दफ़्ती पैकिंग |
13 | होल सहिष्णुता | PTH: ± 0.076, NTPH: 0.05 ± |
14 | प्रमाणपत्र | यूएल, ISO9001, ISO14001, ROHS, TS16949 |
15 | प्रोफाइलिंग छिद्रण | रूटिंग, वी कट, Beveling |
पीसीबी विधानसभा सेवाएं:
एसएमटी विधानसभा
स्वचालित उठाओ और जगह
घटक नियुक्ति के रूप में छोटे रूप में 0201
ठीक पिच क्यूईपी - बीजीए
स्वचालित ऑप्टिकल निरीक्षण
के माध्यम से छेद विधानसभा
वेव सोल्डरिंग
हाथ विधानसभा और सोल्डरिंग
सामग्री सोर्सिंग
आईसी प्री-प्रोग्रामिंग / ऑनलाइन जल रहा है
अनुरोध के अनुसार फ़ंक्शन परीक्षण
एलईडी और पावर बोर्डों के लिए एजिंग टेस्ट
पूर्ण इकाई असेंबली (जिसमें प्लास्टिक, धातु बॉक्स, कुंडल, केबल विधानसभा आदि शामिल हैं)
पैकिंग डिजाइन
कॉन्फ़ॉर्मल कोटिंग
दोनों डुबकी-कोटिंग और ऊर्ध्वाधर स्प्रे कोटिंग उपलब्ध है। गैर-प्रवाहकीय ढांकता हुआ परत की रक्षा करना
इलेक्ट्रॉनिक असेंबली को क्षति के कारण क्षतिपूर्ति करने के लिए मुद्रित सर्किट बोर्ड विधानसभा पर लागू
खराब या अत्यधिक वातावरण के कारण प्रदूषण, नमक स्प्रे, नमी, कवक, धूल और जंग।
जब लेपित होता है, यह स्पष्ट और चमकदार सामग्री के रूप में स्पष्ट रूप से दिखाई देता है।
पूर्ण बॉक्स बिल्ड
पूरा 'बॉक्स बिल्ड' समाधान जिसमें सभी घटकों के सामग्रियों के प्रबंधन, विद्युत भागों,
प्लास्टिक, कैशिंग और प्रिंट और पैकेजिंग सामग्री
परीक्षण तरीकों
एओआई परीक्षण
मिलाप पेस्ट के लिए चेक
घटकों के लिए चेक नीचे 0201 "
लापता घटकों, ऑफसेट, गलत भागों, ध्रुवीकरण के लिए चेक
एक्स-रे निरीक्षण
एक्सरे उच्च संकल्प निरीक्षण प्रदान करता है:
BGAs
नंगे बोर्ड
सर्किट परीक्षण में
ए सर्किट टेस्टिंग सामान्यतः एओआई के साथ संयोजन के रूप में उपयोग किया जाता है जिसके कारण कार्यात्मक दोष कम हो जाते हैं
घटक समस्याओं
पावर-अप टेस्ट
उन्नत फ़ंक्शन टेस्ट
फ्लैश डिवाइस प्रोग्रामिंग
क्रियात्मक परीक्षण
गुणवत्ता प्रक्रियाएं:
1. IQC: आने वाली गुणवत्ता नियंत्रण (आने वाली सामग्री निरीक्षण)
2. प्रत्येक प्रक्रिया के लिए प्रथम आलेख निरीक्षण (एफएआई)
3. आईपीक्यूसी: प्रक्रिया में गुणवत्ता नियंत्रण
4. क्यूसी: 100% टेस्ट एंड इंस्पेक्शन
5. क्यूए: QC निरीक्षण पर आधारित गुणवत्ता आश्वासन फिर से
6. कारीगरी: आईपीसी-ए -610, ईएसडी
7. सीक्यूसी, आईएसओ 9001: 2008, आईएसओ / टीएस 1 9 4 9 पर आधारित गुणवत्ता प्रबंधन
