परिचय:
फ्लेक्स पीसीबी, यह भी लचीला मुद्रित सर्किट या लचीला इलेक्ट्रॉनिक्स के रूप में जाना जाता है, डिजाइनरों और इंजीनियरों के लिए अधिक से अधिक विकल्प प्रदान करते हैं जब इलेक्ट्रॉनिक सर्किट कोडांतरण।
वे लचीला, उच्च प्रदर्शन प्लास्टिक सामग्री, आमतौर पर polyimide, जो बोर्ड मोड़ या प्रयोग के दौरान "फ्लेक्स" के लिए सक्षम बनाता से निर्माण कर रहे हैं। यह लचीलापन उन्हें आवेदनों की एक विस्तृत श्रृंखला में प्रयोग के लिए खुल जाता है।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | लचीला मुद्रित सर्किट बोर्ड,लचीला मुद्रित बोर्ड |
||
|---|---|---|---|

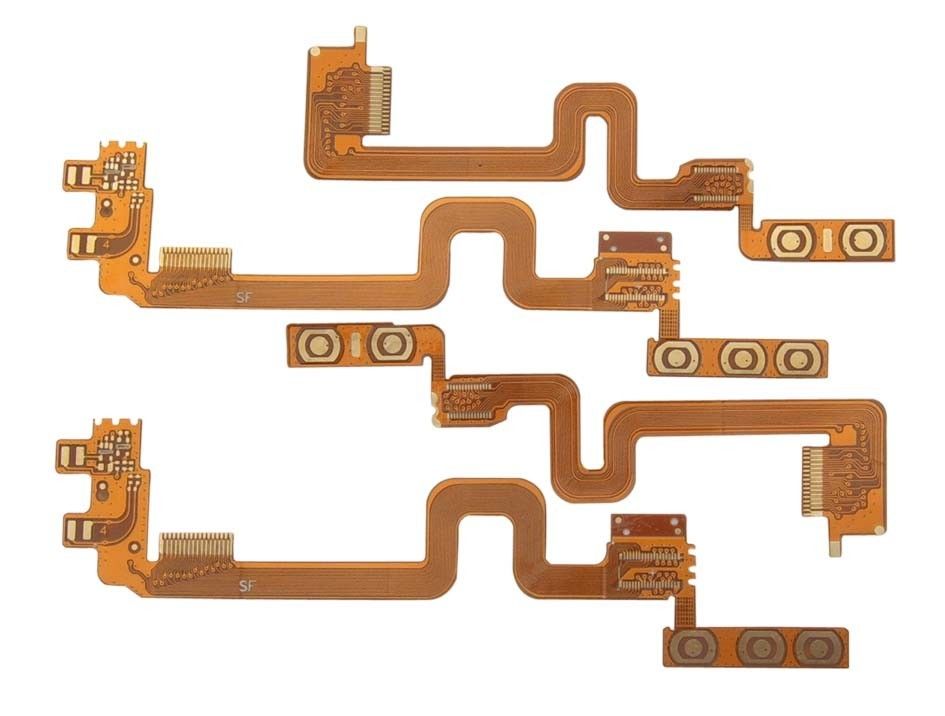

1 ऑउंस कॉपर लचीला पीसीबी 0.15 मिमी डबल साइड प्रिंटेड सर्किट बोर्ड
विशिष्टता
1. कम लागत, उच्च गुणवत्ता लचीला पीसीबी बोर्ड निर्माता
2. वन-स्टॉप सेरी
3. OEM / ODM
4. फास्ट 5-7 दिन प्रदान करें
5. उल, RoHS, आईएसओ
लचीले पीसीबी विनिर्माण की विस्तृत विशिष्टता
तकनीकी विनिर्देश | ||
परतें: | 1 ~ 10 (फ्लेक्स पीसीबी) और 2 ~ 8 (कठोर फ्लेक्स) | |
न्यूनतम पैनल आकार: | 5 मिमी x 8 मिमी | |
अधिकतम पैनल आकार: | 250 x 520 मिमी | |
न्यूनतम समाप्त बोर्ड मोटाई: | 0.05 मिमी (1 तरफा युक्त तांबा) | |
अधिकतम बोर्ड मोटाई समाप्त: | 0.3 मिमी (2 तरफा युक्त तांबे) | |
समाप्त बोर्ड मोटाई सहिष्णुता: | ± 0.02 ~ 0.03mm | |
सामग्री: | कपटन, पॉलीइमाइड, पीईटी | |
बेस कॉपर मोटाई (आरए या ईडी): | 1/3 ऑउंस, 1/2 ऑउंस, 1 ओज, 2 ओज | |
बेस पीआई मोटाई: | 0.5 मिली, 0.7 मील, 0.8 मील, 1 मील, 2 मील | |
Stiffner: | पॉलीइमाइड, पीईटी, एफआर 4, एसयूएस | |
न्यूनतम समाप्त छेद व्यास: | Φ 0.15 मिमी | |
अधिकतम छेद व्यास समाप्त: | Φ 6.30 मिमी | |
समाप्त छेद व्यास सहिष्णुता (पीटीएच): | ± 2 मिल (± 0.050 मिमी) | |
समाप्त छेद व्यास सहिष्णुता (एनपीटीएच): | ± 1 मिल (± 0.025 मिमी) | |
न्यूनतम चौड़ाई / अंतर (1 / 3oz): | 0.05 मिमी / 0.06mm | |
न्यूनतम चौड़ाई / अंतर (1 / 2oz): | 0.06mm / 0.07mm | |
न्यूनतम चौड़ाई / अंतर (1oz): | एकल परत: 0.07 मिमी / 0.08 मिमी | |
डबल परत: 0.08 मिमी / 0.0 9 मिमी | ||
आस्पेक्ट अनुपात | 6:01 | 8:01 |
बेस कॉपर | 1 / 3oz - 2oz | प्रोटोटाइप के लिए 3 ओज |
आकार सहिष्णुता | कंडक्टर की चौड़ाई: ± 10% | डब्ल्यू ≤0.5 मिमी |
होल आकार: ± 0.05 मिमी | एच ≤ 1.5 मिमी | |
छेद पंजीकरण: ± 0.050 मिमी | ||
आउटलाइन सहिष्णुता: ± 0.075 मिमी | एल ≤50 मिमी | |
सतह का उपचार | ENIG: 0.025um - 3um | |
OSP: | ||
विसर्जन टिन: 0.04-1.5um | ||
ढांकता हुआ ताकत | AC500V | |
सोल्डर फ्लोट | 288 ℃ / 10s | आईपीसी स्टैंडर्ड |
छीलने की शक्ति | 1.0kgf / सेमी | आईपीसी-TM-650 |
ज्वलनशीलता | 94V-हे | UL94 |
Huaswin में आपका स्वागत है!
Huaswin इलेक्ट्रॉनिक्स एक पेशेवर पीसीबी और पीसीबी विधानसभा निर्माता, शेन्ज़ेन, चीन में स्थित है।
हम एक-स्टॉप सुविधा सेवाएं प्रदान करते हैं: पीसीबी डिजाइन, पीसीबी निर्माण, घटकों की खरीद, एसएमटी और डीआईपी विधानसभा, आईसी प्री-प्रोग्रामिंग / जलती हुई लाइन, परीक्षण, विरोधी-स्थिर पैकिंग।
पीसीबी क्षमता और सेवाएं:
1. एक तरफा, दो तरफा और बहु-परत पीसीबी (30 परत तक)
2. लचीले पीसीबी (10 परत तक)
3. कठोर-फ्लेक्स पीसीबी (8 परतों तक)
4. सीईएम -1, सीईएम -3 एफआर -4, एफआर -4 उच्च टीजी, पॉलीइमाइड, एल्यूमिनियम-आधारित सामग्री।
5. एचएएल, एचएएल सीसा मुक्त, विसर्जन गोल्ड / रजत / टिन, हार्ड गोल्ड, ओएसपी सतह उपचार।
6. मुद्रित सर्किट बोर्ड 94V0 अनुरूप हैं, और आईपीसी 610 कक्षा 2 अंतर्राष्ट्रीय पीसीबी मानक का पालन करते हैं।
7. मात्रा प्रोटोटाइप से मात्रा उत्पादन तक होती है।
8. 100% ई-टेस्ट
पीसीबी विधानसभा सेवाएं:
एसएमटी विधानसभा
स्वचालित उठाओ और जगह
घटक नियुक्ति के रूप में छोटे रूप में 0201
ठीक पिच क्यूईपी - बीजीए
स्वचालित ऑप्टिकल निरीक्षण
के माध्यम से छेद विधानसभा
वेव सोल्डरिंग
हाथ विधानसभा और सोल्डरिंग
सामग्री सोर्सिंग
आईसी प्री-प्रोग्रामिंग / ऑनलाइन जल रहा है
अनुरोध के अनुसार फ़ंक्शन परीक्षण
एलईडी और पावर बोर्डों के लिए एजिंग टेस्ट
पूर्ण इकाई असेंबली (जिसमें प्लास्टिक, धातु बॉक्स, कुंडल, केबल विधानसभा आदि शामिल हैं)
पैकिंग डिजाइन
कॉन्फ़ॉर्मल कोटिंग
दोनों डुबकी-कोटिंग और ऊर्ध्वाधर स्प्रे कोटिंग उपलब्ध है। गैर-प्रवाहकीय ढांकता हुआ परत की रक्षा करना
इलेक्ट्रॉनिक असेंबली को क्षति के कारण क्षतिपूर्ति करने के लिए मुद्रित सर्किट बोर्ड विधानसभा पर लागू
खराब या अत्यधिक वातावरण के कारण प्रदूषण, नमक स्प्रे, नमी, कवक, धूल और जंग।
जब लेपित होता है, यह स्पष्ट और चमकदार सामग्री के रूप में स्पष्ट रूप से दिखाई देता है।
पूर्ण बॉक्स बिल्ड
पूरा 'बॉक्स बिल्ड' समाधान जिसमें सभी घटकों के सामग्रियों के प्रबंधन, विद्युत भागों,
प्लास्टिक, कैशिंग और प्रिंट और पैकेजिंग सामग्री
परीक्षण तरीकों
एओआई परीक्षण
· मिलाप पेस्ट के लिए चेक
· घटकों के लिए चेक को नीचे 0201 "
· लापता घटकों, ऑफसेट, गलत भागों, ध्रुवीकरण के लिए जांच
एक्स-रे निरीक्षण
एक्सरे उच्च संकल्प निरीक्षण प्रदान करता है:
· बीजीए
· बरे बोर्ड
सर्किट परीक्षण में
ए सर्किट टेस्टिंग सामान्यतः एओआई के साथ संयोजन के रूप में उपयोग किया जाता है जिसके कारण कार्यात्मक दोष कम हो जाते हैं
घटक समस्याओं
पावर-अप टेस्ट
· उन्नत फ़ंक्शन टेस्ट
· फ्लैश डिवाइस प्रोग्रामिंग
· क्रियात्मक परीक्षण
पीसीबी विधानसभा की विस्तृत विशिष्टता
1 | विधानसभा का प्रकार | श्रीमती और थ्रू-छेद |
2 | मिलाप प्रकार | जल घुलनशील मिलाप पेस्ट, लीड और लीड-फ्री |
3 | अवयव | खाली नीचे 0201 आकार |
बीजीए और वीएफबीजीए | ||
लीडलेस चिप कैरी / सीएसपी | ||
डबल पक्षीय एसएमटी विधानसभा | ||
ठीक है पिच 08 मिल्स | ||
बीजीए मरम्मत और रेबोल | ||
भाग निकालना और प्रतिस्थापन-एक ही दिन सेवा | ||
3 | नंगे बोर्ड का आकार | सबसे छोटा: 0.25x0.25 इंच |
सबसे बड़ा: 20x20 इंच | ||
4 | फ़ाइल प्रारूप | सामग्री के बिल |
Gerber फ़ाइलें | ||
पिक- एन-प्लेस फ़ाइल (एक्सवाईआरएस) | ||
5 | सेवा का प्रकार | टर्न-की, आंशिक टर्न-की या कंसाइनमेंट |
6 | घटक पैकेजिंग | कट टेप |
ट्यूब | ||
रीलों | ||
ढीले भाग | ||
7 | समय बदलो | 15 से 20 दिन |
8 | परिक्षण | एओआई निरीक्षण |
एक्स-रे निरीक्षण | ||
सर्किट परीक्षण में | ||
कार्यात्मक जॉच |
क्यों अपने पीसीबी विनिर्माण, PCBA विधानसभा और OEM सेवा आपूर्तिकर्ता के रूप में Huaswin इलेक्ट्रॉनिक्स का चयन करें?
1. उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य
ह्यूसविन ने दुनिया भर के ग्राहकों के लिए सालाना कई पीसीबी निर्यात किए हैं। 100% के साथ सभी पीसीबी और पीसीबीए बोर्ड
इलेक्ट्रॉनिक परीक्षण और क्यूए दस्तावेज के पूर्ण सेट के साथ भेज दिया गया। हमने सफलतापूर्वक हमारी सहायता की है
ग्राहकों को प्रतिस्पर्धी मूल्य और अच्छी गुणवत्ता वाले पीसीबी, पीसीबीए और अधिक मुहैया कराकर शेयर बाजारों को अधिक लेना होगा
OEM उत्पादों
2. अच्छा संचार और कोई समय अंतर सेवा नहीं
हमारी बिक्री और पेशेवर अभियंताओं कई साल पीसीबी उद्योग के साथ अच्छे अंग्रेजी बोलने वाले हैं
अनुभव। हमारी बिक्री न केवल आपको नियमित रूप से काम करने की समय पर सेवा देती है, बल्कि चीनी पर भी ऑनलाइन होती है
रात का समय। कई ग्राहकों को लगता है कि अपने आपूर्तिकर्ताओं के साथ अपने काम के समय संपर्क करना कठिन होता है, यह बनाता है
संचार और महत्वपूर्ण काम में देरी Huaswin के साथ, आप इस समस्या नहीं होगा, हमारी बिक्री
भी चीनी रात के समय के दौरान ऑनलाइन।
3. कोई आदेश मात्रा सीमा नहीं
हम हर ग्राहक को वीआईपी ग्राहक मानते हैं और सबसे अच्छी सेवा प्रदान करते हैं। "कोई व्यवसाय छोटा नहीं है" "हर
ग्राहक की संख्या "आप कुछ कंपनी को एक छोटे से ग्राहक के रूप में मान सकते हैं या इसमें कोई दिलचस्पी नहीं है
नमूना आदेश, लेकिन यहां हमारे साथ काम करते वक्त आपको असली देखभाल मिल जाएगी
4. त्वरित प्रतिक्रिया
तेजी से प्रतिक्रिया इस प्रतिस्पर्धी वैश्विक बाजार में प्रतिस्पर्धी लाभ हमेशा होती है। समय पर प्रतिक्रिया की है
पाठ्यक्रम अस्तित्व के लिए एक आवश्यक शर्त Huaswin इसे जानता है और इसे अभ्यास में डाल दिया। नंगे पीसीबी आरएफक्यू के लिए,
ग्राहक 2 घंटे में हमारे उद्धरण, और पीसीबी विधानसभा आरएफक्यू के लिए 3-5days मिलेगा।
5. बिल्कुल सही प्री-सेल सेवा
कुछ परियोजनाओं Gerber फ़ाइलें और BOM पूरा नहीं है? ह्यूसविन आपकी मदद करने से पहले प्री-सेल सेवा प्रदान करता है
सावधान डेटा की जाँच करके और इंजीनियरिंग प्रश्न (ईक्यू) के साथ समय और लागत बचाने के लिए। हमारी
व्यावसायिक इंजीनियर ग्राहक की जांच और अनुमोदन के लिए उत्पादन फाइल प्रदान करेगा।
