परिचय:
फ्लेक्स पीसीबी, यह भी लचीला मुद्रित सर्किट या लचीला इलेक्ट्रॉनिक्स के रूप में जाना जाता है, डिजाइनरों और इंजीनियरों के लिए अधिक से अधिक विकल्प प्रदान करते हैं जब इलेक्ट्रॉनिक सर्किट कोडांतरण।
वे लचीला, उच्च प्रदर्शन प्लास्टिक सामग्री, आमतौर पर polyimide, जो बोर्ड मोड़ या प्रयोग के दौरान "फ्लेक्स" के लिए सक्षम बनाता से निर्माण कर रहे हैं। यह लचीलापन उन्हें आवेदनों की एक विस्तृत श्रृंखला में प्रयोग के लिए खुल जाता है।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Material: | FR4 TG135 | Board Thickness: | 1.0mm |
---|---|---|---|
copper: | 1oz | Surface finish: | Flash gold |
Solder mask: | Green | Finish: | CNC |
Standard: | IPC Standard | ||
हाई लाइट: | जल्दी बारी पीसीबी छलरचना,जल्दी बारी मुद्रित सर्किट बोर्डों |

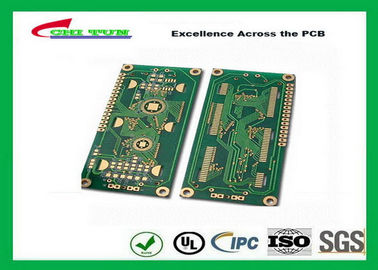

हार्ड ड्राइव नंगे जल्दी बारी फ़्लैश सोने 1 ऑउंस के साथ Fr4 2 एल सामग्री 0.8 मिमी मुद्रित सर्किट बोर्डों
प्रौद्योगिकी:
. RoHS / नेतृत्व मुक्त
. HDI Microvias
. अंधा विअस
. दफन विअस
. चयनात्मक चढ़ाना
. प्रतिबाधा नियंत्रण
निर्माण के मानक:
. IPC-A - 600 जी वर्ग II
. IPC-A - 600 जी वर्ग III
. डबल पक्षीय बोर्ड के लिए PERFAG 2E
. बहुपरत बोर्ड के लिए 3C PERFAG
क्षमता
मि. छेद आकार समाप्त: 0.008"(0.20 mm)
माइक्रो विअस व्यास: 0.004 0.010 करने के लिए इंच (0.10 - 0.25 मिमी)
न्यूनतम पंक्ति चौड़ाई/रिक्तियाँ: 0.004/0.004 इंच (0.10 mm/0.10 मि मी)
अधिकतम तांबे मोटाई: 5 ऑउंस (140um)
पतली बोर्ड मोटाई:
. DS - 0.008 इंच (0.20 mm)
. 4/L - 0.016 (0.40 mm)
. 6/L - 0.020 इंच (0.60 mm)
अधिकतम बोर्ड मोटाई:
. 275.8mil (7.0 मिमी)
भूतल उपचार:
. HASL/लीड मुफ्त एचएएल/सोना चढ़ाना
. विसर्जन गोल्ड
. विसर्जन टिन
. विसर्जन चांदी
. गोल्ड फिंगर्स (हार्ड गोल्ड)
. OSP
अन्य:
. परतों के खाते: करने के लिए डबल-साइड ऊपर 20 परतों (1 से 30 परतों)
. अधिकतम पीसीबी आयाम: 23 X 35 इंच (584.2 X 889.0 मिमी)
. मिलाप मुखौटा मिलाप बांध के बीच पुल: 4mil (0.10 mm)
. कम से कम मिलाप मुखौटा कुंडलाकार: 1.5mil (0.038 मिमी)
. मिलाप मुखौटा की न्यूनतम मोटाई: 0.40mil (10um)
. मिलाप मुखौटा रंग: हरे, पीले, काले, नीले, मैट, transparence LPI मिलाप मुखौटा और peelable
टांका लगाना मास्क
. लेजेंड की न्यूनतम ऊँचाई: 4mil (0.10 mm)
. सामने की न्यूनतम चौड़ाई: 25mil (0.635 मिमी)
. कथा रंग: सफेद, पीला, काला
डेटा स्वरूप: GERBER, PROTEL, PADS2000, Powerpcb, ODB + +
विशेष सामग्री: HTG FR4, उच्च आवृत्ति (रोजर्स, Teflon, ARLON, TYCONIC), हलोजन नि: शुल्क, विभिन्न सामग्री मिश्रण रोटेशन
अन्य परीक्षण: उपस्थिति नियंत्रण, रोकनेवाला छेद परीक्षण, माइक्रो अनुभाग, ईओण सफाई परीक्षण, टांका क्षमता, थर्मल चौंकाने वाला, विश्वसनीयता परीक्षण, आदि।
