परिचय:
फ्लेक्स पीसीबी, यह भी लचीला मुद्रित सर्किट या लचीला इलेक्ट्रॉनिक्स के रूप में जाना जाता है, डिजाइनरों और इंजीनियरों के लिए अधिक से अधिक विकल्प प्रदान करते हैं जब इलेक्ट्रॉनिक सर्किट कोडांतरण।
वे लचीला, उच्च प्रदर्शन प्लास्टिक सामग्री, आमतौर पर polyimide, जो बोर्ड मोड़ या प्रयोग के दौरान "फ्लेक्स" के लिए सक्षम बनाता से निर्माण कर रहे हैं। यह लचीलापन उन्हें आवेदनों की एक विस्तृत श्रृंखला में प्रयोग के लिए खुल जाता है।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Material: | FR4 TG135 | Board Thickness: | 2.0mm |
|---|---|---|---|
| copper: | 1oz | Surface finish: | Immersion gold |
| Solder mask: | Green | Finish: | CNC/slot |
| Standard: | IPC Standard | ||
| प्रमुखता देना: | जल्दी बारी पीसीबी निर्माण,जल्दी बारी मुद्रित सर्किट बोर्डों |
||

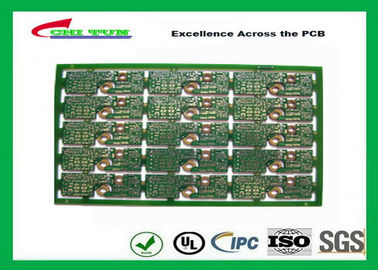

2 परत पीसीबी बोर्ड FR4 2.0 मिमी सोने की सतह समाप्त सामान्य प्रयोजन PWB बोर्ड
प्रौद्योगिकी:
। ROHS / लीड मुक्त
। एचडीआई microvias
। अंधा विअस
। दफन विअस
। चयनात्मक चढ़ाना
। मुक़ाबला नियंत्रण
निर्माण मानक:
। आईपीसी-ए-600g द्वितीय श्रेणी
। आईपीसी-ए-600g तीसरी कक्षा
। डबल पक्षीय बोर्ड के लिए PERFAG 2E
। बहुपरत बोर्ड के लिए PERFAG -3 सी
क्षमता
मि। समाप्त छेद का आकार: 0.008 "(0.20mm)
माइक्रो विअस व्यास: 0.004 0.010 इंच (0.10 - 0.25 मिमी)
न्यूनतम पंक्ति चौड़ाई / रिक्ति: 0.004 / 0.004 इंच (0.10mm / 0.10mm)
अधिकतम तांबे मोटाई: 5oz (140um)
पतली बोर्ड मोटाई:
। डी एस - 0.008 इंच (0.20mm)
। 4 / एल - 0.016 (0.40mm)
। 6 / एल - 0.020 इंच (0.60mm)
अधिकतम बोर्ड मोटाई:
। 275.8mil (7.0 मिमी)
सतह का उपचार:
। HASL / लीड मुक्त एचएएल / सोना चढ़ाना
। विसर्जन गोल्ड
। विसर्जन टिन
। विसर्जन चांदी
। सोने की उंगलियों (हार्ड सोना)
। ओएसपी
अन्य:
। परतों का खाता: ऊपर 20 परतों को डबल-पक्ष (1 से 30 तक परतों)
। मैक्स पीसीबी आयाम: 23 x 35 इंच (584.2 एक्स 889.0mm)
। मिलाप बांध के बीच मिलाप मुखौटा पुल: 4mil (0.10mm)
। न्यूनतम मिलाप मुखौटा कुंडलाकार: 1.5Mil (0.038mm)
। मिलाप मुखौटा की न्यूनतम मोटाई: 0.40mil (10um)
। मिलाप मुखौटा रंग: हरा, पीले, काले, नीले, मैट, transparence LPI मिलाप मुखौटा और peelable मिलाप मुखौटा
। लीजेंड की न्यूनतम ऊंचाई: 4mil (0.10mm)
। सामने की न्यूनतम चौड़ाई: 25mil (0.635mm)
। लीजेंड रंग: सफेद, पीले, काले
डाटा प्रारूप: Gerber, PROTEL, PADS2000, PowerPCB, ODB ++
विशेष सामग्री: FR4 HTG, उच्च आवृत्ति (रोजर्स, Teflon, Arlon, TYCONIC), हलोजन मुक्त, विभिन्न सामग्री मिश्रण laminating
अन्य परीक्षा: उपस्थिति नियंत्रण, छेद परीक्षण के अवरोध, माइक्रो अनुभाग, आयनिक साफ-सफाई परीक्षण, टांका लगाने की क्षमता, थर्मल चौंकाने वाला, विश्वसनीयता का परीक्षण, आदि
