पीसीबी बोर्ड के लिए परीक्षण प्रक्रियाओं
--- हम कई गुणवत्ता में किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले आश्वस्त प्रक्रियाओं का प्रदर्शन। इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
सतह का उपचार
लीड मुक्त एचएएल
सोना चढ़ाना (1-30 माइक्रो इंच)
ओएसपी
चांदी चढ़ाना
शुद्ध टिन चढ़ाना
विसर्जन टिन
विसर्जन गोल्ड
सोने की उंगली
अन्य सेवा:
एक) हम रोजर्स, Teflon, Taconic, फादर-4 उच्च टीजी, स्टॉक में सिरेमिक के रूप में कई विशेष सामग्री है। हमें अपनी जांच भेजने के लिए आपका स्वागत है।
बी) हम भी सोर्सिंग घटकों, पीसीबी डिजाइन, पीसीबी की नकल, पीसीबी ड्राइंग, पीसीबी विधानसभा और इतने पर प्रदान करते हैं।
उत्पाद विवरण:
|
| हाई लाइट: | बहुपरत मुद्रित सर्किट बोर्ड,बहुपरत सर्किट बोर्डों |
||
|---|---|---|---|
पेशेवर और कुशल
टिकाऊ और नाजुक एफआर 4 सामग्री
अनुकूलन सर्किट
चीन में निर्मित

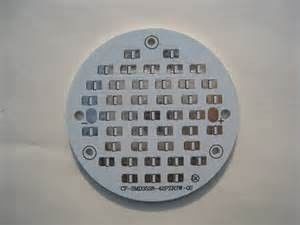

नेतृत्व पीसीबी बोर्ड
हमारी कंपनी manyyears के लिए एक पेशेवर नेतृत्व पीसीबी बोर्ड निर्माता किया गया है। 'ग्राहकों के विश्वास के लिए धन्यवाद, हम एक बहुत बड़े हो गए हैं। एक छोटी सी कंपनी से, हम खुद का और एक ही समय में कारखानों के साथ एक कंपनी बन, हमारे दिन उत्पादकता या हमारे गुणवत्ता कई अन्य एलईडी पीसीबी बोर्ड सामग्री आपूर्तिकर्ताओं के साथ सहयोग इसलिए, कोई बात नहीं, हमारे क्षेत्र में पहली कक्षा में वृद्धि हुई है। हम प्रौद्योगिकी प्रवृत्ति के अग्रणी धार में हैं। हम हमेशा हमारे ग्राहकों के लिए सबसे अच्छा उत्पाद प्रदान करने के लिए कोई कसर नहीं छोड़ेंगे। हम सब की ज़रूरत एक मौका है।
क्यों ग्राहकों को हम चुनते हैं?
हमारे लाभ: 1. हम पेशेवर निर्माता हैं।
2. हम विश्वसनीय, कुशल और कुशल हैं।
3. हम अनुकूलन आदेश स्वीकार करें।
4. अपनी जांच के लिए त्वरित उत्तर।
5. हम अभिनव रहे हैं और चीजें हैं जो दूसरों की हिम्मत नहीं कर सकते हैं।
6. हमारे इंजीनियरों कुशल और अनुभवी हैं।
Specificatioin: एलईडी पीसीबी बोर्ड
नहीं | आइटम | तकनीकी क्षमताओं |
1 | परतें | 1-30 परतें |
2 | मैक्स। बोर्ड आकार | 1100 × 610mm |
3 | मि। बोर्ड मोटाई | 2-परत 0.15mm |
4-परत 0.38mm | ||
6-परत 0.55mm | ||
8-परत 0.80mm | ||
10-परत 1.0 मिमी | ||
4 | मि। पंक्ति चौड़ाई / अंतरिक्ष | 0.075mm (3mil) |
5 | मैक्स। कॉपर मोटाई | 6oz |
6 | मि। एस / एम पिच | 0.075mm (3mil) |
7 | मि। छेद का आकार | 0.1 मिमी (4mil) |
8 | होल दीया। सहिष्णुता (PTH) | ± 0.05 मिमी (2mil) |
9 | होल दीया। सहिष्णुता (NPTH) | + 0 / -0.05mm (2mil) |
10 | होल स्थिति विचलन | ± 0.05 मिमी (2mil) |
1 1 | रूपरेखा सहिष्णुता | ± 0.10mm (4mil) |
12 | ट्विस्ट और तुला | 0.75% |
13 | इन्सुलेशन प्रतिरोध | > 1012 Ω सामान्य |
14 | इलेक्ट्रिक ताकत | > 1.3kv / मिमी |
15 | एस / एम घर्षण | > 6H |
16 | ऊष्मीय तनाव | 288 डिग्री सेल्सियस 20sec |
17 | टेस्ट वोल्टेज | 50-300V |
18 | मि। अंधा / के माध्यम से दफन | 0.15mm (6mil) |
19 | सतह समाप्त | एचएएल, ENIG, imag, Imsn ओएसपी, चढ़ाना एजी, चढ़ाना सोना |
20 | सामग्री | FR4, एच-टीजी, Teflon, रोजर्स, मिट्टी के बरतन, एल्युमीनियम, कॉपर आधार |
आवेदन:
मुद्रित सर्किट बोर्ड (पीसीबी) को व्यापक रूप से इस तरह के elecronics, चिकित्सा उपकरणों, एलईडी, communicaitons, सुरक्षा, ऑटो और vedio प्रणालियों आदि के रूप में लगभग सभी ऊँची तकनीकी उद्योगों में इस्तेमाल किया गया है
हमारे कई अन्य विदेशी ग्राहकों के साथ सहयोग, हमारे उत्पादों को दुनिया के लिए, अमेरिका, कनाडा, यूरोप के देशों, पूर्वी एशिया, भारत, अफ्रीका, आदि जैसे निर्यात।
पीसीबी विधानसभा:
हम यह भी पीसीबी विधानसभा प्रौद्योगिकी प्रदान करते हैं, जैसे कि 1 से 30 तक परतों के रूप में, आज्ञाकारी, उल सूचीबद्ध, ललित लाइन 0.07 मिमी मिनट, microvia 0.2 मिनट, अंधा विअस और दफन विअस, सतह रासायनिक टिन, चांदी, सोना, HASL नेतृत्व मुक्त तरह ROHS , जी वोल्टेज के लिए: 3 ऑउंस तांबे। विशेष सामग्री: Albased, रोजर्स, FR4, FR4 HTG, यूके-1, एसएमडी-स्टेंसिल, AOI (स्वचालित ऑप्टिकल निरीक्षण), एक्स-रे (भीतरी परत misalignment नियंत्रण), testprotocol साथ मुक़ाबला नियंत्रण।
