पीसीबी बोर्ड के लिए परीक्षण प्रक्रियाओं
--- हम कई गुणवत्ता में किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले आश्वस्त प्रक्रियाओं का प्रदर्शन। इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
सतह का उपचार
लीड मुक्त एचएएल
सोना चढ़ाना (1-30 माइक्रो इंच)
ओएसपी
चांदी चढ़ाना
शुद्ध टिन चढ़ाना
विसर्जन टिन
विसर्जन गोल्ड
सोने की उंगली
अन्य सेवा:
एक) हम रोजर्स, Teflon, Taconic, फादर-4 उच्च टीजी, स्टॉक में सिरेमिक के रूप में कई विशेष सामग्री है। हमें अपनी जांच भेजने के लिए आपका स्वागत है।
बी) हम भी सोर्सिंग घटकों, पीसीबी डिजाइन, पीसीबी की नकल, पीसीबी ड्राइंग, पीसीबी विधानसभा और इतने पर प्रदान करते हैं।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | मुद्रित सर्किट विधानसभा,पीसीबीए विधानसभा |
||
|---|---|---|---|

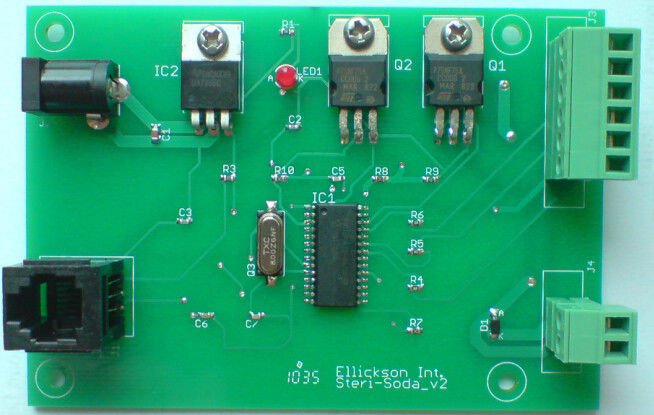

कस्टम मेड सर्किट बोर्ड विधानसभा पीसीबी बोर्ड एलईडी, आईएसओ 9001 स्वीकृति
एक बंद सेवाएं:
Huaswin पीसीबी विनिर्माण और पीसीबी विधानसभा में विशेष
पीसीबीए क्षमताओं:
फास्ट प्रोटोटाइपिंग
उच्च मिश्रण, कम और मध्यम मात्रा का निर्माण
श्रीमती मिनीकिप: 0201
बीजीए: 1.0 से 3.0 मिमी पिच
माध्यम से छेद विधानसभा
विशेष प्रक्रियाएं (जैसे conformal coating और potting)
ROHS क्षमता
आईपीसी-ए -610 ई और आईपीसी / ईआईए-एसटीडी कारीगरी ऑपरेशन
पीसीबी विनिर्माण की विस्तृत विशिष्टता
1 | परत | 1-30 परत |
2 | सामग्री | सीईएम -1, सीईएम -3 एफआर -4, एफआर -4 उच्च टीजी, |
3 | बोर्ड मोटाई | 0.2 मिमी-6 मिमी |
4 | मैक्स। पूर्ण बोर्ड आकार | 800 * 508mm |
5 | मिन। द्रव छेद आकार | 0.25 मिमी |
6 | min.line चौड़ाई | 0.075mm (3mil) |
7 | min.line अंतर | 0.075mm (3mil) |
8 | सतह खत्म | एचएएल, एचएएल लीड फ्री, विसर्जन गोल्ड / |
9 | कॉपर मोटाई | 0.5-4.0oz |
10 | मिलाप मुखौटा रंग | हरी / काला / सफेद / लाल / नीले / पीले |
1 1 | इनर पैकिंग | वैक्यूम पैकिंग, प्लास्टिक बैग |
12 | बाहरी पैकिंग | मानक दफ़्ती पैकिंग |
13 | होल सहिष्णुता | PTH: ± 0.076, NTPH: 0.05 ± |
14 | प्रमाणपत्र | यूएल, ISO9001, ISO14001, ROHS, TS16949 |
15 | प्रोफाइलिंग छिद्रण | रूटिंग, वी कट, Beveling |
पीसीबी विधानसभा सेवाएं:
एसएमटी विधानसभा
स्वचालित उठाओ और जगह
घटक नियुक्ति के रूप में छोटे रूप में 0201
ठीक पिच क्यूईपी - बीजीए
स्वचालित ऑप्टिकल निरीक्षण
के माध्यम से छेद विधानसभा
वेव सोल्डरिंग
हाथ विधानसभा और सोल्डरिंग
सामग्री सोर्सिंग
आईसी प्री-प्रोग्रामिंग / ऑनलाइन जल रहा है
अनुरोध के अनुसार फ़ंक्शन परीक्षण
एलईडी और पावर बोर्डों के लिए एजिंग टेस्ट
पूर्ण इकाई असेंबली (जिसमें प्लास्टिक, धातु बॉक्स, कुंडल, केबल विधानसभा आदि शामिल हैं)
पैकिंग डिजाइन
कॉन्फ़ॉर्मल कोटिंग
दोनों डुबकी-कोटिंग और ऊर्ध्वाधर स्प्रे कोटिंग उपलब्ध है। गैर-प्रवाहकीय ढांकता हुआ परत की रक्षा करना
इलेक्ट्रॉनिक असेंबली को क्षति के कारण क्षतिपूर्ति करने के लिए मुद्रित सर्किट बोर्ड असेंबली पर लागू
खराब या अत्यधिक वातावरण के कारण प्रदूषण, नमक स्प्रे, नमी, कवक, धूल और जंग।
जब लेपित होता है, यह स्पष्ट और चमकदार सामग्री के रूप में स्पष्ट रूप से दिखाई देता है।
पूर्ण बॉक्स बिल्ड
पूरा 'बॉक्स बिल्ड' समाधान जिसमें सभी घटकों के सामग्रियों के प्रबंधन, विद्युत भागों,
प्लास्टिक, कैशिंग और प्रिंट और पैकेजिंग सामग्री
परीक्षण तरीकों
एओआई परीक्षण
मिलाप पेस्ट के लिए चेक
घटकों के लिए चेक नीचे 0201 "
लापता घटकों, ऑफसेट, गलत भागों, ध्रुवीकरण के लिए चेक
एक्स-रे निरीक्षण
एक्सरे उच्च संकल्प निरीक्षण प्रदान करता है:
BGAs
नंगे बोर्ड
सर्किट परीक्षण में
ए सर्किट टेस्टिंग सामान्यतः एओआई के साथ संयोजन के रूप में उपयोग किया जाता है जिसके कारण कार्यात्मक दोष कम हो जाते हैं
घटक समस्याओं
पावर-अप टेस्ट
उन्नत फ़ंक्शन टेस्ट
फ्लैश डिवाइस प्रोग्रामिंग
क्रियात्मक परीक्षण
गुणवत्ता प्रक्रियाएं:
1. IQC: आने वाली गुणवत्ता नियंत्रण (आने वाली सामग्री निरीक्षण)
2. प्रत्येक प्रक्रिया के लिए प्रथम आलेख निरीक्षण (एफएआई)
3. आईपीक्यूसी: प्रक्रिया में गुणवत्ता नियंत्रण
4. क्यूसी: 100% टेस्ट एंड इंस्पेक्शन
5. क्यूए: QC निरीक्षण पर आधारित गुणवत्ता आश्वासन फिर से
6. कारीगरी: आईपीसी-ए -610, ईएसडी
7. सीक्यूसी, आईएसओ 9001: 2008, आईएसओ / टीएस 1 9 4 9 पर आधारित गुणवत्ता प्रबंधन
