पीसीबी बोर्ड के लिए परीक्षण प्रक्रियाओं
--- हम कई गुणवत्ता में किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले आश्वस्त प्रक्रियाओं का प्रदर्शन। इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
सतह का उपचार
लीड मुक्त एचएएल
सोना चढ़ाना (1-30 माइक्रो इंच)
ओएसपी
चांदी चढ़ाना
शुद्ध टिन चढ़ाना
विसर्जन टिन
विसर्जन गोल्ड
सोने की उंगली
अन्य सेवा:
एक) हम रोजर्स, Teflon, Taconic, फादर-4 उच्च टीजी, स्टॉक में सिरेमिक के रूप में कई विशेष सामग्री है। हमें अपनी जांच भेजने के लिए आपका स्वागत है।
बी) हम भी सोर्सिंग घटकों, पीसीबी डिजाइन, पीसीबी की नकल, पीसीबी ड्राइंग, पीसीबी विधानसभा और इतने पर प्रदान करते हैं।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | उच्च शक्ति पीसीबी,क्री एलईडी पीसीबी |
||
|---|---|---|---|

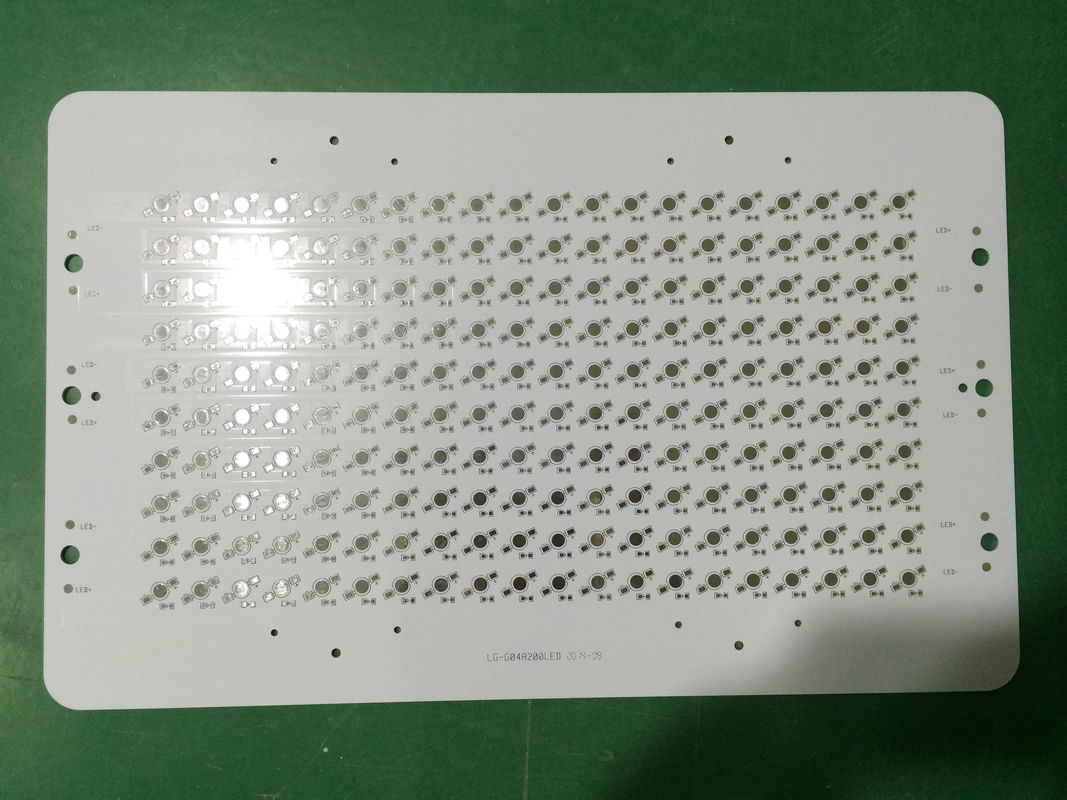

हाई पावर व्यावसायिक FR4 / CEM1 / CEM3 बेस के साथ पीसीबी बोर्ड सिंगल साइड एलईडी
पेशेवर पीसीबी विनिर्माण
आधार सामग्री: एल्यूमिनियम / FR4 / CEM1 / CEM3
परत: 1 परत / 2 परतें
बोर्ड मोटाई: 0.3-3mm
Min.Board आयाम: 4x4mm
Max.Board आयाम: 1500x600mm
तांबे की परत: 1oz / 2oz / 3oz
मिलाप मास्क: व्हाइट / काले / ब्लू / लाल
Silkscreen: काला / सफेद
भूतल खत्म: वामो एचएएल / एचएएल / ओएसपी / स्वर्ण विसर्जन / चांदी चढ़ाना
रूपरेखा प्रोफाइल: सीएनसी रूटिंग / वि कट / पंचिंग
मापदंडों के सभी अनुकूलित किया जा सकता है!
पेशेवर पीसीबी विधानसभा:
पेशेवर सतह बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी।
1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों।
आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ पीसीबी विधानसभा।
श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
उच्च मानक श्रीमती और मिलाप विधानसभा लाइन।
उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
आप के लिए पीसीबी इकट्ठे, plz लिए यहां क्लिक करें
हमारी गुणवत्ता की आवश्यकता:
अब हम अंतरराष्ट्रीय गुणवत्ता प्रणाली को लागू कर रहे हैं शामिल: उल (E465880), TS16949, ISO14001, ISO9001
गुणवत्ता लक्ष्य:
समय पर वितरण: ≥98%;
डबल परत बोर्ड स्वीकार्यता: ≥97%
चार-परत बोर्ड स्वीकार्यता: ≥95%
छह-परत बोर्ड स्वीकार्यता: ≥92%
आठ-परत बोर्ड स्वीकार्यता: ≥88%
दस-परत बोर्ड स्वीकार्यता: ≥85%
ग्राहकों की संतुष्टि: ≥98%
शिकायत दर / अस्वीकृत दर: ≤ 1%
हमारा पर्यावरण नीति:
हम करने के लिए प्रतिबद्ध:
पर्यावरण नियमों का पालन
किसी भी पर्यावरण दुर्घटनाओं को रोकने के
प्रदूषण को रोकने और अपव्यय को कम
संसाधनों की खपत कम से कम
शिक्षा पर्यावरण संरक्षण के प्रति जागरूकता में हमारे कर्मचारी
पर्यावरण प्रबंधन प्रणाली की स्थापना की और पर्यावरण नीति को मजबूत
RoHS अनुपालन और लीड मुक्त
अनुप्रयोगों
यह 2835,5630,3014,5050,3525, क्री, Nichia, ओसराम एल ई डी का उपयोग किया जा सकता है
एलईडी प्रकाश के सभी प्रकार के
समय - सीमा
नमूने: 3-4 दिन
बड़े पैमाने पर उत्पादन: 7-15 दिन (मात्रा पर निर्भर करती है)
भुगतान की शर्तें
टी / टी, वेस्टर्न यूनियन
पैकिंग और शिपमेंट
गत्ते का डिब्बा में वैक्यूम पैकेज
फैक्टरी क्षमता
मद | विनिर्माण क्षमता |
सतह का उपचार | ओएसपी |
पीसीबी लेयर प्रकार | एक तरफ, डबल पक्ष |
मैक्स। वर्किंग पैनल का आकार | 1500 मिमी * 600 मिमी |
मि। वर्किंग पैनल का आकार | 4 मिमी * 4mm |
अल सब्सट्रेट मोटाई | 0.3mm-4mm |
मि। कंडक्टर चौड़ाई | 0.15mm |
मि। कंडक्टर रिक्ति | 0.15mm |
मि। ड्रिलिंग छेद का आकार | 0.2 मिमी |
प्लेट मोटाई सहिष्णुता | ± 0.1 मिमी |
समाप्त पैनल सहिष्णुता | ± 0.1 मिमी |
वी-कट संरेखण | ± 0.1 मिमी |
छेद व्यास सहिष्णुता | ± 0.05 मिमी |
होल में स्थिति सहिष्णुता | ± 0.076mm |
समाप्त कॉपर मोटाई | 35um-105um (1oz-6oz) |
कट के तहत नक़्क़ाशी | > / = 2.0 |
PTH और कक्ष चढ़ाना एकरूपता | > 90% |
Eing / फ्लैश गोल्ड मोटाई | 1-5u '' |
टांका लगाना मास्क मोटाई | 15um-35um |
मि। टांका लगाना मास्क ब्रिज | 0.076mm (3mil) |
सिल्क स्क्रीन | सफेद / काला (अपनी आवश्यकताओं पर निर्भर करती है) |
ऊष्मीय चालकता | 1.0 ~ 20W / एम.के. |
वोल्टेज प्रतिरोधकता | एसी 2000V, डीसी 1500 ~ 4000V |

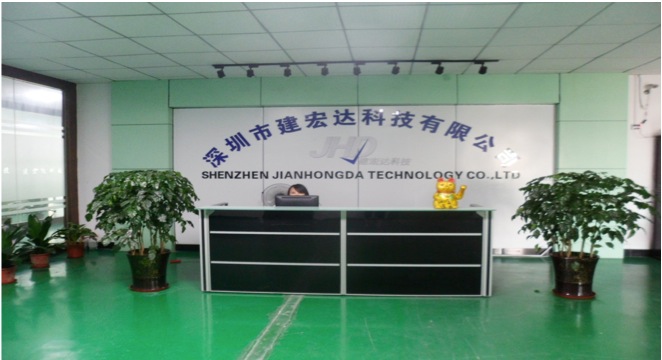

JHD पीसीबी कंपनी सिंहावलोकन
पेशेवर प्रकाश मेले में JHD पीसीबी
क्रय टिप्स
ए। आप हमारी पीसीबी की खरीद करना चाहते हैं, तो आप एक औपचारिक Gerber फाइल या * .pcb फ़ाइल या ऐसा कुछ प्रदान करना चाहिए।
ख। आप बड़ी मात्रा द्वारा खरीद करना चाहते हैं, तो वर्गमीटर से कहें।
सी। आप PCBA खरीद करना चाहते हैं, तो आप Gerber फाइलें, * .pcb फ़ाइल, बीओएम सूची आदि प्रदान करना चाहिए
घ। आप के लिए कुछ exsited पीसीबी बोर्ड को पुन: पेश करने के लिए चाहते हैं, तो पहले बहुत स्पष्ट चित्र प्रदान करें, तो अगर आप हमारे अनुमान उद्धरण के साथ संतुष्ट हैं, तो हमें असली बात भेजते हैं, तो हम आप के लिए यह क्लोन कर सकते हैं।
ई। ऊपर से कोई भी आपकी मदद कर सकते हैं, तो हमारे द्वारा स्काइप, QQ या ईमेल सीधे संपर्क करें। हम बहुत ही प्रश्न पूछने के जवाब देने के लिए खुश हैं, अपनी संतुष्टि हमारा अंतिम गंतव्य है।
JHD पीसीबी अपने निकट भविष्य में विश्वसनीय भागीदार होना चाहते हैं!
