परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।
उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | लचीले पीसीबी बोर्ड,लचीला पीसीबी निर्माता |
||
|---|---|---|---|

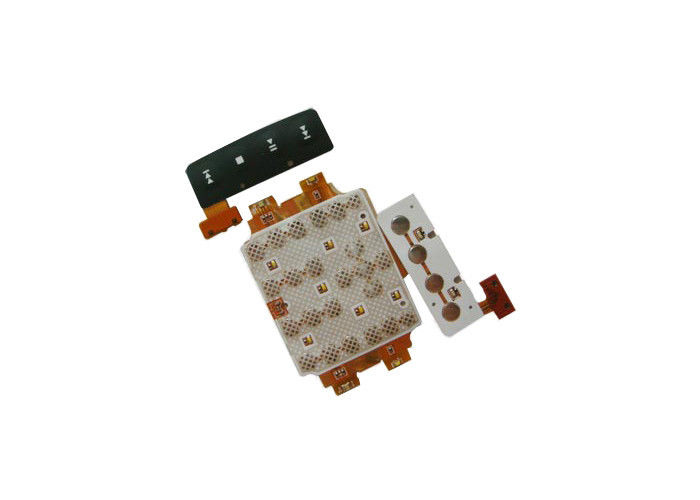

प्रिंटर एकल पक्ष पीसीबी लचीला मुद्रित सर्किट बोर्ड / पांचवें वेतन आयोग मुद्रित सर्किट
क्विक विवरण:
विवरण:
लचीले पीसीबी बोर्ड, भी फ्लेक्स पीसीबी, पांचवें वेतन आयोग मुद्रित सर्किट, मूल रूप से पारंपरिक तार harnesses के लिए एक स्थानापन्न के रूप में डिजाइन किया गया था। यह अक्सर के रूप में कनेक्टर्स कठोर मुद्रित सर्किट बोर्डों जहां लचीलापन पर उच्च आवश्यकता है, अंतरिक्ष की बचत, या उत्पादन की कमी की सीमा को बदलने के लिए किया जाता है।
लचीले पीसीबी बोर्ड के लाभ:
लचीले पीसीबी बोर्ड कल्पना .:
चंचल सर्किट हमारे ग्राहक व्यापक मांग को पूरा करने के लिए लचीला पीसीबी बोर्ड विनिर्माण सेवा के साथ-साथ कठोर पीसीबी बोर्ड प्रदान करता है। हम polyimide substrates पर लचीला मुद्रित सर्किट निर्माण के लिए उन्नत विनिर्माण प्रक्रियाओं का उपयोग उत्पादों की उच्च विश्वसनीयता आश्वस्त करने के लिए। हम एकल और डबल पक्षीय सर्किट, कुछ भी बहु परत और लचीला इलेक्ट्रॉनिक सर्किट विधानसभाओं, जो व्यापक रूप से ग्राहक इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, चिकित्सा उपकरण, संचार उपकरण, औद्योगिक उपकरण, और एयरोस्पेस बाजार के विशेषज्ञ। नीचे दिए गए उत्पादन कल्पना है। लचीला पीसीबी:
परतें नहीं। | 1-6 परतों |
समाप्त बोर्ड मोटाई | Min.:10x45mm Max.:250x1200mm |
उपलब्ध सामग्री लेमिनेट्स | पीआई, पीईटी, FR4 + पीआई |
समाप्त बोर्ड मोटाई सहिष्णुता | ± 0.01mm |
छेद व्यास समाप्त (मि।) | 0.1 मिमी |
छेद व्यास समाप्त (मैक्स) | 0.6 मिमी |
NPTH छेद व्यास सहिष्णुता | ± 0.025mm |
PTH छेद व्यास सहिष्णुता | ± 0.050mm |
कॉपर पन्नी मोटाई | 12um, 18um, 35um, 70um |
सर्किट चौड़ाई / रिक्ति (मि।) | ≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz) |
सतह समाप्त प्रकार | ओएसपी, सोना चढ़ाना, विसर्जन सोना, टिन चढ़ाना, पंजाब / Pbfree HASL |
गोल्ड फ़्लैश नी / Au मोटाई | नी: 2.54-9um Au: 0.025-0.5um |
विसर्जन टिन मोटाई | 0.7-1.2um |
टिन चढ़ाना मोटाई | 3-15um |
ड्रिल छेद स्थिति सहिष्णुता | ± 0.05 मिमी |
पंचिंग आयाम सहिष्णुता | ± 0.05 मिमी |
प्रमाणपत्र | ROHS, उल, ISO9001 |
फायदा:
1. हम अपने ग्राहकों के विनिर्देशों के लिए मांग लचीला सर्किट का निर्माण
2. हमारे इंजीनियर और उत्पादन के कर्मचारियों सर्किट बोर्ड में अनुभव के कई दशकों के साथ है।
3. प्रतिस्पर्धी लागत के रूप में अच्छी तरह से उच्च गुणवत्ता।
4. उत्कृष्ट सेवा और शीघ्र वितरण
5. आईएसओ और उल प्रमाणित और सख्त नियंत्रण आईपीसी मानक के अनुसार गुणवत्ता।
लचीले पीसीबी बोर्ड आवेदन:
1) एमपी 3, MP4 प्लेयर, एलसीडी मॉनिटर और एलसीडी टीवी सेट, प्रिंटर, एलसीडी डिस्प्ले
2) ऑप्टिकल पढ़ने और लिखने डिवाइस, एंटीना बोर्ड
3) वापस प्रकाश, डिस्क फिल्म, एंटीना बोर्ड
4) नोट बुक और डिजिटल कैमरा, कैमरा मॉड्यूल समूह
5) चिकित्सा उपकरण, ऑटो मीटर, प्रिंटर, सीपी फोन / फ्लिप फोन
6) आस्टसीलस्कप / Oscillograph, मल्टीमीटर, इलेक्ट्रॉनिक माप उपकरण
7) सीडी, डीवीडी, इलेक्ट्रॉनिक अंग, प्लाज्मा डिस्प्ले घरेलू उपकरणों
