परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | दो तरफा सर्किट बोर्ड,डबल साइड पीसीबी |
||
|---|---|---|---|

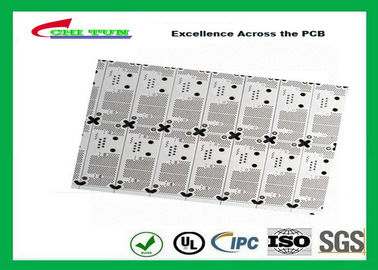

व्हाइट मिलाप मुखौटा डबल पक्षीय पीसीबी, नि: शुल्क HASL (RoHS) लीड ऑडियो उपकरण के लिए
उत्पाद वर्णन | |
मॉडल संख्या: | CTEL0210135 |
लेयर की संख्या: | 2Layer |
सामग्री: | FR4 |
समाप्त मोटाई: | 1.6 मिमी |
कॉपर: | 35UM |
पीसीबी का आकार: | 11 * 214.61.5mm |
रेखा चौड़ाई / लाइन अंतरिक्ष | 10 / 10mil |
Min.Hole का आकार: | 0.4 mm |
| सतह खत्म : | लीड मुक्त HASL |
व्हाइट मिलाप मुखौटा | |
व्हाइट sillkscreen | |
कोई एक्स-बाहर की अनुमति | |
सीएनसी | |
उत्पत्ति का स्थान: | चीन |
व्यापारिक नाम: | CHITUN |
प्रमाणीकरण: | उल, ROHS, आईएसओ |
मानक: | आईपीसी मानक |
एल्यूमीनियम पीसीबी लाभ:
अतिरिक्त heatsinks का उपयोग किए बिना गर्मी के 1. लंपटता।
2. यंत्रवत् कठोर, विधानसभा की शारीरिक शक्ति में वृद्धि
3. सभी घटकों पर थर्मल तनाव के प्रभाव को कम कर देता है, जीवन और स्थायित्व में वृद्धि
4. बेहतर थर्मल चालन घटक में बहुमुखी प्रतिभा के लिए अग्रणी और ट्रैकिंग पीसीबी आयाम सक्रिय करने के लेआउट को कम किया जा सके।
5. घटक ऑपरेटिंग तापमान कम कर देता है, विश्वसनीयता में सुधार।
6. सब्सट्रेट एल्यूमीनियम drilled किया जा सकता है / machined और कराई, पीसीबी बढ़ते सहायता
