परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | पीसीबी टर्मिनल ब्लॉक कनेक्टर,पीसीबी टर्मिनल ब्लॉक माउंट |
||
|---|---|---|---|

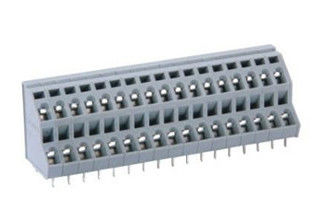

SP35 स्टैंडर्ड रेल 10.0 / 10.16mm पिच के लिए डबल डेक पीसीबी टर्मिनल ब्लॉक
जल्दी से विवरण
डबल डेक पीसीबी टर्मिनल पट्टी (लाइन 2 मिलाप पिंस)
पिच 10.0 / 10.16mm
वायर रेंज 0.08-2.5mm 2 / 28-12AWG
Angled-प्रविष्टि प्रकार
आदेश No.:257402(Gray)
अन्य रंग: 257402/002 (नारंगी)
◆ उपयोग SUPU वसंत कतरन प्रौद्योगिकी, विश्वसनीयता, सदमे प्रतिरोध, रखरखाव से मुक्त, आदि के फायदे हैं
◆ आसानी से काम करते हैं, केवल एक स्क्रू ड्राइवर की जरूरत है।
◆ ग्राहक के अनुरोध के रूप में प्रिंट मार्कर कार्ड।
◆ SP35 मानक रेल (स्टील या एल्यूमीनियम) पर चढ़कर।
विशेष विवरण:
लेख: | डबल डेक पीसीबी टर्मिनल पट्टी (लाइन 2 मिलाप पिंस) | |||
पिच: | 10.0 / 10.16mm | |||
उपलब्ध डंडे: | 2-24 | |||
वायर रेंज (एम एम 2 / AWG) | 0.08-2.5mm 2 / 28-12AWG | |||
आईईसी | उल | सीएसए | ||
रेटेड वोल्टेज: | 250 / 500V | 300V | 300V | |
मूल्यांकन वर्तमान: | 12A | 10:00 पूर्वाह्न | 10:00 पूर्वाह्न | |
आकार (मिमी / में): | 21 / 30.5 / 10.0mm | |||
पट्टी की लंबाई (मिमी / में): | 8-9mm / 0.33 में | |||
तार: | तारों के किसी भी प्रकार के लिए आवेदन | |||
तरीके कनेक्ट: | वसंत-कतरन | |||
एंट्री के प्रकार: | Angled प्रविष्टि | |||
पीक वोल्टेज: | 4KV | |||
वजन: | जी | |||
प्रदूषण गंभीरता: | 3 | |||
UL94 इन्सुलेशन सामग्री: | वी 0 या वी 2 | |||
इन्सुलेशन सामग्री: | PA66 | |||
रंग: | ग्रे / नारंगी / ब्लू / ग्रीन | |||
पैकिंग: | 100PCS | |||
कुर्की:
| आसक्ति | नाम | आदेश संख्या। |
| 22 | 222 | 22 |
