परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | polymide | सतह चढ़ाना: | ENIG |
|---|---|---|---|
| परत: | 2 परतें | मोटाई: | 0.15mm |
| कॉपर मोटाई: | 1 ऑउंस | सुदृढीकरण: | polymide |
| प्रमुखता देना: | लचीले पीसीबी बोर्ड,पीसीबी कस्टम |
||

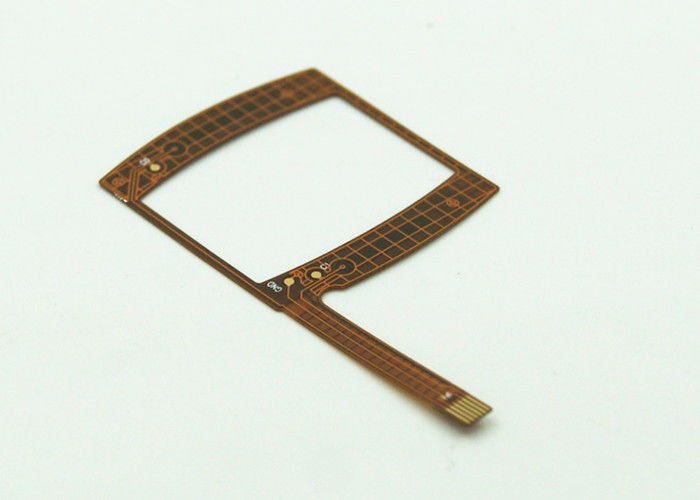

गोल्ड चढ़ाना पीआई सुदृढीकरण के साथ डबल पक्षीय पीसीबी लचीला मुद्रित सर्किट बोर्ड
मद | विवरण | सामान्य | विशेष |
| 1 | नहीं। की परत | 1--6 | |
| 2 | परिष्कृत बोर्ड आकार (अधिकतम) | 250 * 500 मिमी | ठीक |
| 3 | परिष्कृत बोर्ड आकार (मिनट) | 10 * 15mm | ठीक |
| 4 | बोर्ड मोटाई (अधिकतम) | 0.016 "(0.4mm) | ठीक |
| 5 | बोर्ड मोटाई (मिनट) | 0.००,३२८ "(0.085) | ठीक |
| 6 | परिष्कृत बोर्ड मोटाई भोलापन 0.085 मिमी ≦ बोर्ड की मोटाई <0.4 मिमी | ± 2mil (± 0.05 मिमी) | ठीक |
| 7 | ड्रिल छेद व्यास (अधिकतम) | 0.236 "(6.0 मिमी) | ठीक |
| 8 | ड्रिल होल डायरेमीटर (मिन) | 0.010 "(0.25 मिमी) | ठीक |
| 9 | मशीन ड्रिल के लिए परिष्कृत वीया आयाम (मिन) | 0.008 "(0.2 मिमी) | ठीक |
| 10 | बाहरी परत आधार तांबा मोटाई (मिनट) | 1 / 2oz (0.01778mm) | ठीक |
| 1 1 | बाहरी परत आधार तांबा मोटाई (अधिकतम) | 1oz (0.0355mm) | ठीक |
| 12 | इनर लेयर डायलेक्ट्रिक मोटाई (मिन) | 0,0127mm (1 / 2mil) | ठीक |
| 13 | इननर लेयर डायलेक्ट्रिक मोटाई (अधिकतम) | 0.0254mm (1mil) | ठीक |
| 14 | मूलभूत सामग्री | पीआई (260 ℃ टीजी) | ठीक |
| 15 | होल डायरेस्टर टोलेंस (पीटीएच) | ± 2mil (± 0.05 मिमी) | ± 1.5Mil |
| 16 | होल डायरेस्टर टॉलरेंस (एनपीटीएच) | ± 1mil (± 0.025mm) | ± 1.5Mil |
| 17 | छेद स्थिति समाधान (सीएडी डेटा की तुलना में) | ± 3mil (± 0.076mm) | ठीक |
| 18 | पीटीएच हॉले कॉपर मोटाई | ≧ 0.5mil (≧ 0.0125mm) | ठीक |
| 19 | लवर डिज़ाइन लाइन WIDTH / SPACING (MIN) | 4 मील / 4 मील (0.1016 मिमी / 0.1016 मिमी) बहुपरत 2.5 मील / 2.5 मील (0.0635 मिमी / 0.06 35 मिमी) डबल साइड, एकल परत 0.5 ओज | ठीक |
| 20 | उत्तरोत्तर के बाद TOLERANCE | ≦ ± 20% (सामान्य) | प्रतिबाधा के लिए ± 10% |
| 21 | छवि टोलरेंस (न्यूनतम) के लिए छवि | ± 5 मील (± 0.127 मिमी) ± 4 मील | ± 3mil (0.076mm) |
| 22 | धारणा को बढ़ाने के लिए छवि (मिनट) | ± 4mil (± 0.1 मिमी) | ठीक |
| 23 | लेजेंड मैस्क रजिस्ट्री (मिनट) | ± 6mil (± 0.15mm) | ठीक |
| 24 | SOLDERMASK REGISTARTION (MIN) | ± 6mil (± 0.15mm) | ठीक |
| 25 | SOLDERMASK मोटाई (मिनट) | 10um | ठीक |
| 26 | सीवीएल रेफ्रिस्ट्रेशन (मिन) | 8mil (4mil) | ठीक |
| 27 | सीवीएलएल दबाव और गोंद मात्रा (मिन) | 5.6mil (2.4mil) | ठीक |
| 28 | सोल्डर टिन फिंगर या पैड पर बेहतर मोटाई (अधिकतम) (मिनट) और टोलेंस मोटाई | (1.0 मील) (0.1 मील) ± 0.30 मील | ± 0.15mil |
| 29 | गोल्ड फिंगर निकल मोटाई (अधिकतम) | 200U "100u ±" | ठीक |
| 30 | पैड पर सॉल्टर मोटाई (एचएएल) (मिनट) | 0.1mil | ठीक |
| 31 | इलेक्ट्रिक एनिकेल और इनमर्स गोल्ड के लिए निकल मोटाई (मिंटम्यूम पॉइंट में तैयार) (अधिकतम) | 200U "± 50u" / 1-4u " | ठीक |
| 32 | पैड पर सॉल्टर मोटाई (एचएएल) (मैक्स) | 1.2mil | ठीक |
| 33 | पैड पर SOLDERTHICKNESS (एचएएल) (मिनट) | 0.1mil | ठीक |
| 34 | छिद्रण छेद (मिन-मैक्स) डायरेस्टर टॉलरेंस | 0.5-6.0mm ± 0.05 मिमी | ठीक |
| 35 | चिपकने वाला और सटे पेपर का पालन | ± 0.20mm | ± 0.10mil |
| 36 | छिद्रण डाय आयाम टोलेंस (बढ़त के किनारे) स्टील (इस्पात) | ± 4mil (± 0.1 मिमी) | ± 2mil |
| 37 | मरो डायमेंशन टोलेंस (बढ़त के लिए छेद) (स्टील) स्टील मरो | ± 4mil (± 0.1 मिमी) | ± 2mil |
| 38 | मार डाइ डिएनेशन टोलेंस (बढ़त के लिए छेद) (स्टील्डिए) काटना मरना | ± 8mil (± 0.2 मिमी) | ± 6mil |
डबल पक्षीय लचीला सर्किट (एफपीसी) में शीर्ष और नीचे कवर फिल्मों (पीआई या ग्रीन / पीला ऑयल, कार्बन इंक, आदि) के साथ दो तरफा तांबे युक्त सामग्री शामिल है। दो
प्रवाहकीय परतों के बीच, इन्सुलेट परत के साथ, बाह्य परत पर कनवर्ट परतें। कवर फिल्मों के माध्यम से चढ़ाव का उपयोग करते हुए दोनों पक्षों से तांबे का उपयोग करने के लिए पूर्व-रूट किया जाता है
छेद (PTH)।
