परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | इलेक्ट्रॉनिक पीसीबी विधानसभा,पीसीबीए विनिर्माण |
||
|---|---|---|---|

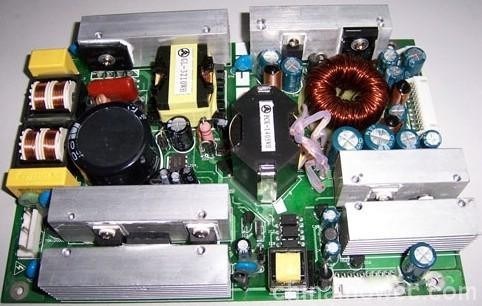

कस्टम मेड जीपीएस पीसीबी विधानसभा सेवाएं, डबल पक्षीय पीसीबी 6 परत
विशेष विवरण
1. श्रीमती, डीआईपी, और असेंबलिंग के लिए उच्च मानक कार्यशालाएं हमारी मजबूत प्रसंस्करण क्षमता सुनिश्चित करती हैं।
2. प्रचुर मात्रा में अनुभव और सामग्री सोर्सिंग, विनिर्माण, परीक्षण और गुणवत्ता प्रबंधन में मजबूत क्षमता।
3. उत्पादों के प्रकार जैसे पावर, संचार उपकरण, रिमोट कंट्रोल सिस्टम, कार डीवीडी,
जीपीएस नेविगेशन और उपभोक्ता इलेक्ट्रॉनिक उत्पादों आदि
पीसीबी क्षमता और सेवाएं:
1. एक तरफा, दो तरफा और बहु-परत पीसीबी (30 परत तक)
2. लचीले पीसीबी (10 परत तक)
3. कठोर-फ्लेक्स पीसीबी (8 परतों तक)
4. सीईएम -1, सीईएम -3 एफआर -4, एफआर -4 उच्च टीजी, पॉलीइमाइड, एल्यूमिनियम-आधारित सामग्री।
5. एचएएल, एचएएल सीसा मुक्त, विसर्जन गोल्ड / रजत / टिन, हार्ड गोल्ड, ओएसपी सतह उपचार।
6. मुद्रित सर्किट बोर्ड 94V0 अनुरूप हैं, और आईपीसी 610 कक्षा 2 अंतर्राष्ट्रीय पीसीबी मानक का पालन करते हैं।
7. मात्रा प्रोटोटाइप से मात्रा उत्पादन तक होती है।
8. 100% ई-टेस्ट
पीसीबी विधानसभा सेवाएं:
एसएमटी विधानसभा
स्वचालित उठाओ और जगह
घटक नियुक्ति के रूप में छोटे रूप में 0201
ठीक पिच क्यूईपी - बीजीए
स्वचालित ऑप्टिकल निरीक्षण
के माध्यम से छेद विधानसभा
वेव सोल्डरिंग
हाथ विधानसभा और सोल्डरिंग
सामग्री सोर्सिंग
आईसी प्री-प्रोग्रामिंग / ऑनलाइन जल रहा है
अनुरोध के अनुसार फ़ंक्शन परीक्षण
एलईडी और पावर बोर्डों के लिए एजिंग टेस्ट
पूर्ण इकाई असेंबली (जिसमें प्लास्टिक, धातु बॉक्स, कुंडल, केबल विधानसभा आदि शामिल हैं)
पैकिंग डिजाइन
कॉन्फ़ॉर्मल कोटिंग
दोनों डुबकी-कोटिंग और ऊर्ध्वाधर स्प्रे कोटिंग उपलब्ध है। गैर-प्रवाहकीय ढांकता हुआ परत की रक्षा करना
इलेक्ट्रॉनिक असेंबली को क्षति के कारण क्षतिपूर्ति करने के लिए मुद्रित सर्किट बोर्ड असेंबली पर लागू
खराब या अत्यधिक वातावरण के कारण प्रदूषण, नमक स्प्रे, नमी, कवक, धूल और जंग।
जब लेपित होता है, यह स्पष्ट और चमकदार सामग्री के रूप में स्पष्ट रूप से दिखाई देता है।
पूर्ण बॉक्स बिल्ड
पूरा 'बॉक्स बिल्ड' समाधान जिसमें सभी घटकों के सामग्रियों के प्रबंधन, विद्युत भागों,
प्लास्टिक, कैशिंग और प्रिंट और पैकेजिंग सामग्री
परीक्षण तरीकों
एओआई परीक्षण
मिलाप पेस्ट के लिए चेक
घटकों के लिए चेक नीचे 0201 "
लापता घटकों, ऑफसेट, गलत भागों, ध्रुवीकरण के लिए चेक
एक्स-रे निरीक्षण
एक्सरे उच्च संकल्प निरीक्षण प्रदान करता है:
· BGAs
नंगे बोर्ड
सर्किट परीक्षण में
ए सर्किट टेस्टिंग सामान्यतः एओआई के साथ संयोजन के रूप में उपयोग किया जाता है जिसके कारण कार्यात्मक दोष कम हो जाते हैं
घटक समस्याओं
पावर-अप टेस्ट
· उन्नत फ़ंक्शन टेस्ट
फ्लैश डिवाइस प्रोग्रामिंग
·क्रियात्मक परीक्षण
