परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | पीसीबी एलईडी बोर्ड,एकल परत पीसीबी |
||
|---|---|---|---|

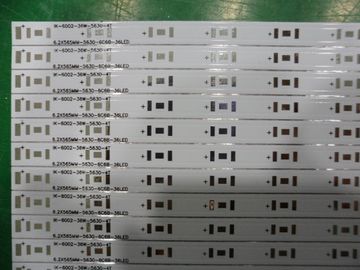

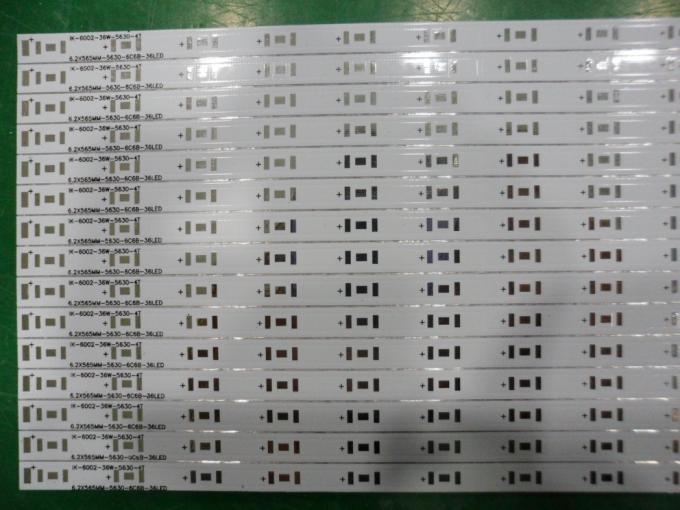

कठोर हाई पावर एलईडी पैनल बोर्ड एल्यूमिनियम पीसीबी बेस एकल पक्ष / डबल पक्षीय पीसीबी
पेशेवर पीसीबी विनिर्माण
आधार सामग्री: एल्यूमिनियम
परत: 1 परत
बोर्ड मोटाई: 1.0 मिमी / 1.2 मिमी / 1.5 मिमी / 2.0 मिमी / 3.0 मिमी
बोर्ड आयाम: व्यास 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (यह अनुकूलित किया जा सकता है)
तांबे की परत: 1oz / 2oz / 3oz
मिलाप मास्क: व्हाइट / काले / ब्लू / लाल
Silkscreen: काला
भूतल खत्म: वामो एचएएल / एचएएल / ओएसपी / स्वर्ण विसर्जन / चांदी चढ़ाना
रूपरेखा प्रोफाइल: सीएनसी रूटिंग / वि कट / पंचिंग
मापदंडों के सभी अनुकूलित किया जा सकता है!
हम क्यों?
गुणवत्ता
हमारे उल (E465880) / ROHS मानकों शुरू से खत्म करने के लिए गुणवत्ता विधानसभाओं बीमा। यह एक साधारण कस्टम उत्पाद या एक जटिल टर्नकी उत्पादन चलाने चाहे, JHD पीसीबी उच्चतम गुणवत्ता मानकों का पालन करना होगा।
सक्षम
JHD पीसीबी विधानसभा क्षमताओं और योग्यताओं कि गुणवत्ता बीमा के क्षेत्र में नवीनतम हर उत्पाद हम उत्पादन में बनाया गया है प्रदान करता है।
अनुभव
यह अपने निर्माण के लिए आता है जब आप एक साथी तुम पर निर्भर कर सकते हैं। हमारे प्रबंधन टीम संयुक्त उद्योग ज्ञान के 8years से अधिक है। हमारे इंजीनियरिंग टीम पर 5 साल का अनुभव है।
अपने हितों की रक्षा
अपने बौद्धिक संपदा की रक्षा नौकरी से एक है! प्रशिक्षित पेशेवरों की हमारे स्टाफ के सभी एक सख्त गोपनीयता अनुबंध के तहत काम कर रहे हैं और के रूप में वे अपने ही होगा अपने महत्वपूर्ण प्रलेखन का इलाज कर रहे हैं।
लचीलापन
JHD पीसीबी अपने आप को हमारे ग्राहकों की जरूरतों के आसपास कस्टम दर्जी कार्यक्रमों के लिए हमारी क्षमता पर गर्व करता है। JHD पीसीबी समय अपने अद्वितीय व्यापार जरूरतों को सुनने और फिर उन्हें पार करने के लिए बाहर सेट करने के लिए ले जाता है।
समय - सीमा
नमूने: 3-4 दिन
बड़े पैमाने पर उत्पादन: 7-15 दिन (मात्रा पर निर्भर करती है)
भुगतान की शर्तें
टी / टी, वेस्टर्न यूनियन
पैकिंग और शिपमेंट
गत्ते का डिब्बा में वैक्यूम पैकेज
फैक्टरी क्षमता
मद | विनिर्माण क्षमता |
सतह का उपचार | ओएसपी |
पीसीबी लेयर प्रकार | एक तरफ, डबल पक्ष |
मैक्स। वर्किंग पैनल का आकार | 1500 मिमी * 600 मिमी |
मि। वर्किंग पैनल का आकार | 4 मिमी * 4mm |
अल सब्सट्रेट मोटाई | 0.3mm-4mm |
मि। कंडक्टर चौड़ाई | 0.15mm |
मि। कंडक्टर रिक्ति | 0.15mm |
मि। ड्रिलिंग छेद का आकार | 0.2 मिमी |
प्लेट मोटाई सहिष्णुता | ± 0.1 मिमी |
समाप्त पैनल सहिष्णुता | ± 0.1 मिमी |
वी-कट संरेखण | ± 0.1 मिमी |
छेद व्यास सहिष्णुता | ± 0.05 मिमी |
होल में स्थिति सहिष्णुता | ± 0.076mm |
समाप्त कॉपर मोटाई | 35um-105um (1oz-6oz) |
कट के तहत नक़्क़ाशी | > / = 2.0 |
PTH और कक्ष चढ़ाना एकरूपता | > 90% |
Eing / फ्लैश गोल्ड मोटाई | 1-5u '' |
टांका लगाना मास्क मोटाई | 15um-35um |
मि। टांका लगाना मास्क ब्रिज | 0.076mm (3mil) |
सिल्क स्क्रीन | सफेद / काला (अपनी आवश्यकताओं पर निर्भर करती है) |
ऊष्मीय चालकता | 1.0 ~ 20W / एम.के. |
वोल्टेज प्रतिरोधकता | एसी 2000V, डीसी 1500 ~ 4000V |

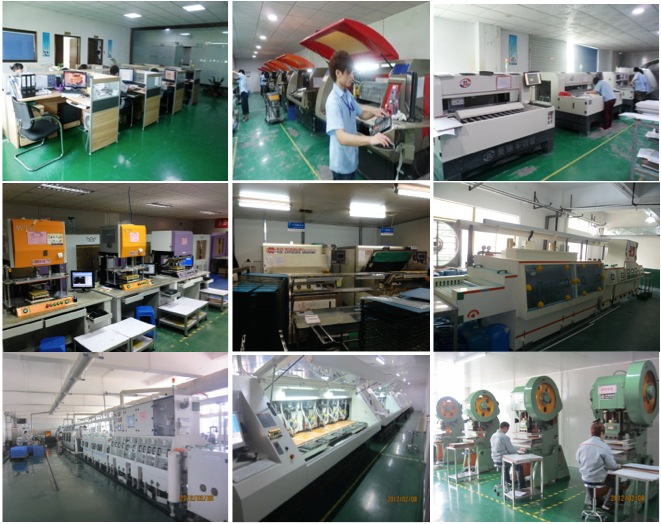

JHD पीसीबी कंपनी सिंहावलोकन
पेशेवर प्रकाश मेले में JHD पीसीबी
क्रय टिप्स
ए। आप हमारी पीसीबी की खरीद करना चाहते हैं, तो आप एक औपचारिक Gerber फाइल या * .pcb फ़ाइल या ऐसा कुछ प्रदान करना चाहिए।
ख। आप बड़ी मात्रा द्वारा खरीद करना चाहते हैं, तो Mr.Hank कहें।
सी। आप PCBA खरीद करना चाहते हैं, तो आप Gerber फाइलें, * .pcb फ़ाइल, बीओएम सूची आदि प्रदान करना चाहिए
घ। आप के लिए कुछ exsited पीसीबी बोर्ड को पुन: पेश करने के लिए चाहते हैं, तो पहले बहुत स्पष्ट चित्र प्रदान करें, तो अगर आप हमारे अनुमान उद्धरण के साथ संतुष्ट हैं, तो हमें असली बात भेजते हैं, तो हम आप के लिए यह क्लोन कर सकते हैं।
ई। ऊपर से कोई भी आपकी मदद कर सकते हैं, तो हमारे द्वारा स्काइप, QQ या ईमेल सीधे संपर्क करें। हम बहुत ही प्रश्न पूछने के जवाब देने के लिए खुश हैं, अपनी संतुष्टि हमारा अंतिम गंतव्य है।
JHD पीसीबी अपने निकट भविष्य में विश्वसनीय भागीदार होना चाहते हैं!
