परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | जल्दी बारी पीसीबी प्रोटोटाइप,दो तरफा मुद्रित सर्किट बोर्ड |
||
|---|---|---|---|

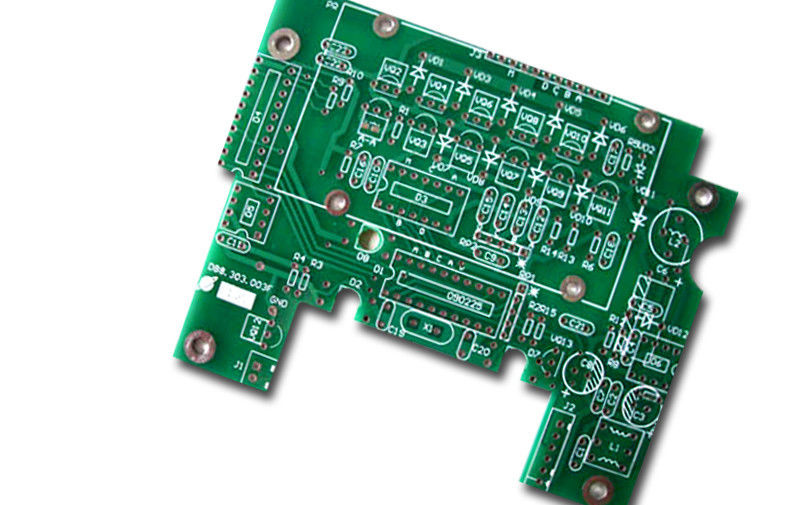

डबल पक्षीय पीसीबी निर्माण, विसर्जन गोल्ड / ENIG परिष्करण के साथ FR4 पीसीबी सामग्री
> ब्रांड नाम: पूर्व पीसीबी
> सामग्री: FR4
> परत गिनती: 4 परतें
> बोर्ड मोटाई: 1.6 मिमी
> कॉपर मोटाई: 1oz
> भूतल खत्म: HASL
> मिलाप मास्क: ग्रीन (ऊपर और बीओटी)
> Silkscreen: व्हाइट स्क्रीन (ऊपर और बीओटी)
> मिन ड्रिल / पैड: 0.3 मिमी / 0.5 मिमी
> अन्य:
> प्रमाणन: उल, RoHS, ISO9001,
ISO14001, TS16949
आवश्यकताएँ और सेवाओं सहित:
• डिजाइन, तकनीकी और सलाहकार सेवाओं
• एकल और डबल पक्षीय (NPTH और PTH दोनों)
• Multlayers
• हॉट टिन / लीड मिलाप
• लीड फ्री- RoHS
• गोल्ड या सिल्वर विसर्जन
• गोल्ड उंगलियों
• Electroplated कॉपर, टिन या रजत
• श्रीमती Stencils
• peelable मुखौटा
• पीसीबी पैनल टुकड़े टुकड़े की आपूर्ति
• प्रकाश के प्रति संवेदनशील फिल्म टुकड़े टुकड़े
• विद्युत परीक्षण
• वी स्कोरिंग
• बजट प्रोटोटाइप सेवा
• अंतर्राष्ट्रीय आउटसोर्सिंग
• उल Certication
• क्यूए अनुरूपता प्रमाणन
• विशेषज्ञ चढ़ाना मोटाई माप प्रमाणीकरण
मुख्य अनुप्रयोग:
> सुरक्षा उद्योग:
बुद्धिमान निर्माण प्रणाली, वीडियो इंटरकॉम, DVR, नेटवर्क कैमरा, आदि
> संचार उपकरण:
सीडीएमए डिवाइस, स्विचबोर्ड, नेटवर्क का उपयोग और ब्रॉडबैंड संचरण सुविधा, आदि
> विद्युत उपकरण:
सत्ता की निगरानी उपकरण, बिजली भेजने उपकरण, उच्च आवृत्ति स्विचन बिजली की आपूर्ति, आदि
> नेटवर्क उपकरण:
नेटवर्क सर्वर, रूटर, VDSL, आदि
> कम्प्यूटर उपकरण:
औद्योगिक नियंत्रण कंप्यूटर, कंप्यूटर मदरबोर्ड, आदि
> मेडिकल साधन:
परमाणु चुंबकीय अनुनाद साधन (एमआरआई), सीटी, रंग डॉपलर, मॉनिटर, आदि
> अत्याधुनिक प्रौद्योगिकी:
एयरोस्पेस, मिसाइल, रडार और अन्य सैन्य उत्पादों
> उपभोक्ता इलेक्ट्रॉनिक्स:
डिजिटल कैमरा, एमपी 3, कार इलेक्ट्रॉनिक
पीसीबी क्षमता
| नहीं | आइटम | तकनीकी क्षमताओं |
| 1 | परतें | 1-28 परतें |
| 2 | सामग्री | FR4, हाय-टीजी, रोजर्स, पांचवें वेतन आयोग, एल्यूमिनियम |
| 3 | बोर्ड मोटाई | 0.2-5.0mm |
| 4 | समाप्त कॉपर मोटाई | 1/2 आस्ट्रेलिया, 1-5 आस्ट्रेलिया |
| 5 | मि। पंक्ति चौड़ाई / अंतरिक्ष | 0.1 मिमी (4mil) |
| 6 | मि। एस / एम पिच | 0.1 मिमी (4mil) |
| 7 | मि। छेद का आकार | 0.2 मिमी (8mil) |
| 8 | मिलाप मुखौटा रंग | हरे, नीले, काले, सफेद, पीले, बैंगनी, आदि |
| 9 | silkscreen रंग | सफेद, काले, पीले |
| 10 | सतह समाप्त | एचएएल (मुक्त सीसा), विसर्जन सोना, ओएसपी |
| 1 1 | अन्य प्रौद्योगिकी | सोने की उंगली, peelable मुखौटा, गैर-भर में अंधा / दफन विअस, विशेषता प्रतिबाधा नियंत्रण, आदि |
| 12 | विश्वसनीयता परीक्षण | उड़ान जांच परीक्षा / स्थिरता परीक्षण, प्रतिबाधा परीक्षण, solderability परीक्षण, छेद प्रतिरोध परीक्षण, आदि |
