परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | जल्दी बारी पीसीबी प्रोटोटाइप,कस्टम सर्किट बोर्डों |
||
|---|---|---|---|
डबल पक्षीय पीसीबी प्रोटोटाइप, पीसीबी बोर्ड प्रोटोटाइप, कम मात्रा पीसीबी बोर्ड
> ब्रांड नाम: पूर्व पीसीबी

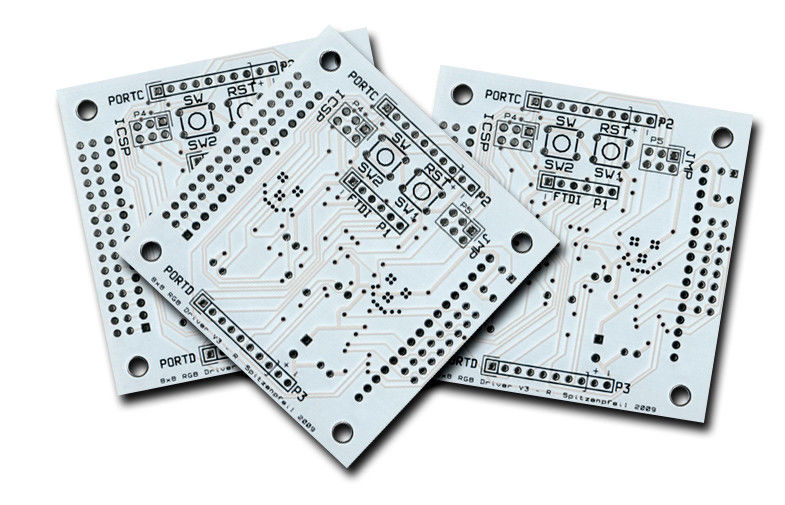

> सामग्री: FR4
> परत गिनती: 2 परतें
> बोर्ड मोटाई: 1.6 मिमी
> कॉपर मोटाई: 1oz
> भूतल समाप्त: विसर्जन गोल्ड
> मिलाप मास्क: व्हाइट (ऊपर और बीओटी)
> Silkscreen: काले स्क्रीन (ऊपर और बीओटी)
> मिन ड्रिल / पैड: 0.3 मिमी / 0.5 मिमी
> अन्य:
> प्रमाणन: उल, RoHS, ISO9001,
ISO14001, TS16949
कम लागत पीसीबी
> टूलींग लागत केवल एक बार चार्ज किया जा सकता है, जब दोहराने के क्रम में, यह मुफ्त है!
> मिलाप मुखौटा के सभी सफेद, पीला, लाल आदि शामिल नि: शुल्क है!
> HASL (लीड फ्री) भूतल समाप्त मुफ़्त है!
> ई-परीक्षण नि: शुल्क है!
> तकनीकी सहायता मुफ्त है!> पेस्ट मुखौटा (स्टैंसिल) की Gerber फ़ाइल मुफ़्त है!
> एक बार मात्रा पीसीबी उत्पादन आने वाले अत्यधिक प्रतिस्पर्धी कीमतों!
> डीएचएल से बेहतर डिस्काउंट दरों और अधिक लागत शिपिंग बचा सकता है!
> आदेश में वास्तविक और महत्वपूर्ण लागत बचत के बारे में लाने के लिए उच्च गुणवत्ता पीसीबी उत्पाद!
अब समय के बाहर मिल रहा है।
अब सबसे अच्छा पीसीबी बोर्डों और मूल्य पूर्व पीसीबी से मिलता है।
> प्रोटोटाइप पीसीबी बनाता है, हमारे महान उद्धरण के साथ अपने प्रोटोटाइप लागत को कम।
> उत्पादन करने के लिए तैयार, नहीं दोहराने टूलींग लागत।
> तेजी नेतृत्व समय, सबसे अच्छी सेवा।
> उद्धरण अब और अधिक सस्ती कीमत मिल
