परिचय:
पीसीबी का सबसे बुनियादी पर ध्यान दें, एक तरफ ध्यान केंद्रित घटकों, तार के दूसरे पक्ष concentrated.Because तारों केवल एक ही पक्ष पर प्रकट होता है, तो पीसीबी के इस तरह के एक तरफा पीसीबी कहा जाता है।
एकल पैनल तारों आरेख, प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में निशान पर मुद्रित नक़्क़ाशी, और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के प्रसंस्करण रास्ता छिद्रण के बाद वेल्डिंग प्रतिरोध रोकने के लिए नेटवर्क मुद्रण के साथ करने के लिए प्राथमिकता दी गई है वह यह है कि,। इसके अलावा, विविध उत्पादों की एक छोटी राशि का हिस्सा है, सहज प्रतिरोध फोटोग्राफिक विधि के पैटर्न बनाने एजेंट का उपयोग कर रहे हैं।
तापमान ऑपरेटिंग रेंज 130 सी से 230 सी एक तरफा बोर्डों कार्बनिक सतह protectant (ओएसपी), विसर्जन रजत, टिन, और गोल्ड चढ़ाना दोनों leaded या सीसा रहित मिलाप गर्म हवा स्तर (HASL) के साथ खत्म सहित सतह के साथ उपलब्ध हैं।
सामग्री:
कागज phenolic तांबा कागज के टुकड़े टुकड़े में बोर्ड में एकल पक्षीय पीसीबी के आधार पर सामग्री, epoxy राल तांबे के टुकड़े टुकड़े प्लेट को प्राथमिकता दी गई है।
संरचना:
सबसे पहले, तांबे पन्नी etched हो सकता है, आदि एक सर्किट के लिए आवश्यक प्राप्त करने के लिए प्रक्रिया है, एक सुरक्षात्मक फिल्म इसी पैड को बेनकाब करने के लिए drilled किया जाना है। सफाई और फिर रोलिंग दो गठबंधन करने के लिए विधि के बाद। फिर पैड भाग सोना चढ़ाना या टिन संरक्षण अवगत कराया।
उत्पादन की प्रक्रिया:
एकल तांबे पहने प्लेट - रिक्त - प्रकाश रासायनिक विधि / स्क्रीन प्रिंटिंग छवि हस्तांतरण - जंग हटाने छपा था - सफाई, सूखी - छेद मशीनिंग - आकार - ड्राई क्लीनिंग - मुद्रण प्रतिरोध वेल्डिंग कोटिंग - इलाज - प्रिंटिंग मार्क प्रतीक - इलाज - ड्राई क्लीनिंग सुखाने - पूर्व लेपित प्रवाह - एक खत्म उत्पाद
आवेदन
एकल पक्षीय पीसीबी इस तरह के ज्यादातर वाणिज्यिक मशीन सर्किट के रूप में रेडियो, हीटिंग मशीन, कोल्ड स्टोरेज, वाशिंग मशीन और अन्य बिजली के उपकरणों के उत्पाद, साथ ही प्रिंटर, वेंडिंग मशीन, एलईडी प्रकाश व्यवस्था, इलेक्ट्रॉनिक उपकरणों, में उपयोग
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | एकल झिल्ली स्विच,कस्टम झिल्ली स्विच |
||
|---|---|---|---|

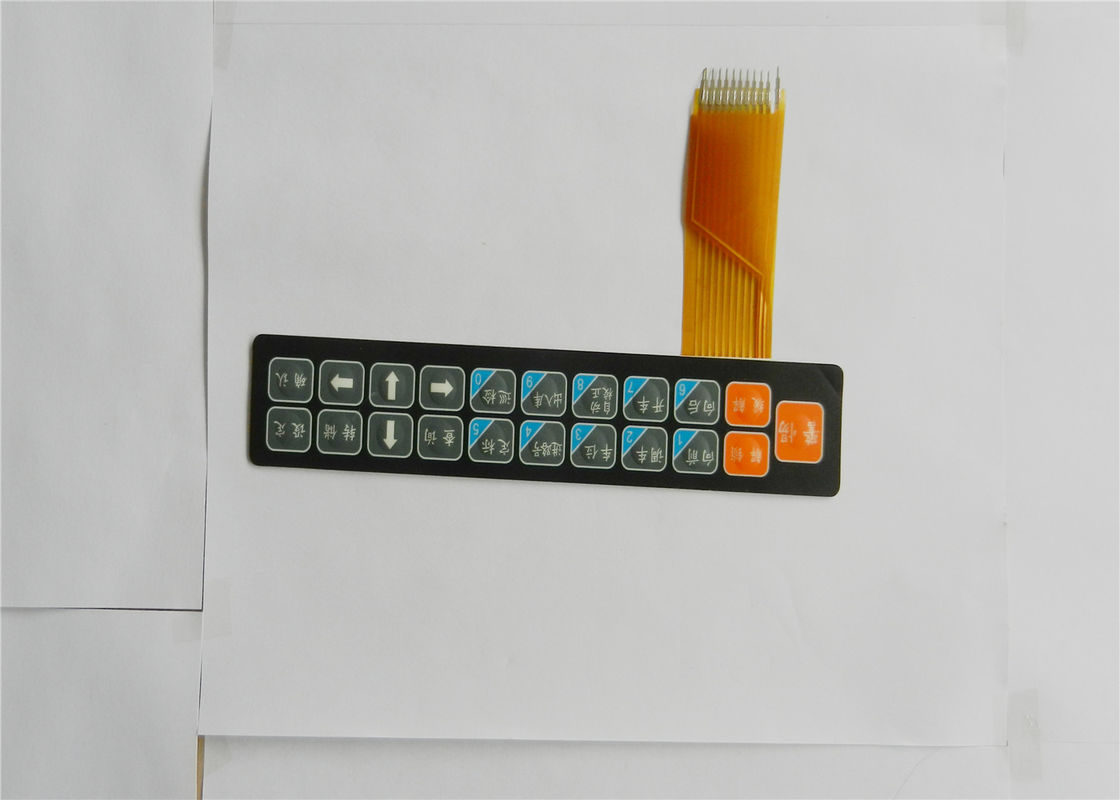

स्वनिर्धारित FR4 एक तरफा पीसीबी झिल्ली कीबोर्ड स्विच धातु गुंबद के साथ
त्वरित विस्तार से:
> ग्राफिक ओवरले: बनावट
> दूसरी परत: चिपकने वाला डीटी 6100
> चिपकने वाला: 3M 467
> सर्किट परत: FR4 एकल - पक्ष पीसीबी FR4 डबल - पक्ष पीसीबी
> बटन: उभरा फ्लैट पाली गुंबद धातु गुंबद
> एलईडी रंग: हरे, लाल, पीला और सफेद एकल रंग
> पिच: 1.0 मिमी
> पुश बल: 280 ग्राम
> मुख्य इलेक्ट्रॉनिक compents: एलईडी, धातु गुंबद कनेक्टर
> ऑपरेटिंग हालत: 40 डिग्री सेल्सियस, 90% ~ 95%, 240 घंटे के लिए
> जीवन काल: 5000000 बार
विवरण:
> सतह: मैट चमकदार
> ओवरले बटन: 0.35 मिमी उभरा
> धातु गुंबद के आकार: Φ 8 मिमी धातु गुंबद
> खिड़की: नहीं
> नेतृत्व में खिड़की: कोई रंग लेपित पारदर्शी
> पीसीबी सोने धोया: हाँ नहीं
> सहिष्णुता: 0.05 मिमी
> पानी के सबूत वर्ग: आईपी 67
> कनेक्टर: के साथ
> मिलान रंग: पैनटोन और RAL रंग मिलान प्रणाली।
अनुप्रयोगों:
1. ए ऐसे विश्लेषणात्मक साधन, समुद्री intrument, चिकित्सा उपकरण और इतने पर के रूप में डिवाइस को मापने के लिए,
बी वजन सीएनसी मशीन बिजली के रूप में यांत्रिक और बिजली के उत्पादों, रोबोट, छपाई मशीन, समारोह कीबोर्ड, मॉनिटर, प्रिंटर, ग्राफिक plolter और इतने पर।
सी ऐसी टेलीफोन सेट, फैक्स मशीन, कॉपी बिल्ली, काउंटर और इतने पर जैसे ओएस कार्यालय प्रणाली के लिए,
ध्यान दें:
धातु गुंबद के पैर अपने ऊपर की ओर 90 डिग्री मुड़ा नहीं किया जा सकता है जब उपयोग करते हैं, यह धातु गुंबद की जीवन अवधि कम हो जाएगा
विशेष विवरण
1. विद्युत | ||
अधिकतम सर्किट रेटिंग: 35V (डीसी), 100mA, 1W | 35V डीसी, 100mA, 1W | |
संपर्क प्रतिरोध: 10Ω ~ 500Ω (भिन्न ट्रेस लंबाई और सामग्री से) | 10Ω ~ 500Ω | |
इन्सुलेशन प्रतिरोध: 100MΩ 100V | 100V डीसी में 100MΩ | |
अचालक: 250 Vrms (50 ~ 60 हर्ट्ज 1min) | 250V आरएमएस (50-60 हर्ट्ज 1min) | |
संपर्क उछाल: <5ms | 5ms या उससे कम | |
जीवन: फ्लैट: ≥ 5million बार | ||
स्पर्श: ≥ 1 लाख बार Duraswitch: ≥ 10million बार | फ्लैट प्रकार 60g ~ 300g (2 ~ 10oz) | |
स्पर्श प्रकार 150g ~ 400g (6 ~ 14oz) | ||
2. यांत्रिक | फ्लैट प्रकार 0.1 ~ 0.5 मिमी | |
स्पर्श प्रकार 0.6 ~ 1.5 मिमी | ||
प्रवर्तन फोर्स: फ्लैट: 57 ~ 284g (2 ~ 10oz) स्पर्श: 170 ~ 397g (6 ~ 14oz) | फ्लैट प्रकार पांच लाख closures या अधिक स्पर्श प्रकार एक लाख या उससे अधिक closures | |
स्विच ऊंचाई: फ्लैट: 0.1 ~ 0.5 मिमी | ||
स्पर्श: 0.6 ~ 1.5 मिमी | -40 डिग्री सेल्सियस ~ 80 डिग्री सेल्सियस | |
क्यों शेन्ज़ेन boerzhuo झिल्ली स्विच चुनने के लिए?
1. गुणों के बारे में चिंता करने की कोई ज़रूरत नहीं है (हम हमारे कारण नेतृत्व विफलता यदि प्रतिक्रिया लेने के लिए)।
2. हमारे कारखाने में किसी भी उत्पाद हैं जीवन काल परीक्षण, सर्किट परीक्षण, हर कदम अच्छी गुणवत्ता नियंत्रण में है था, हम पर जोर देते हैं, गुणवत्ता बनाने के कदम नहीं क्यूसी कार्यकर्ताओं पर निर्भर है ..
3. हम विशेष कर रहे हैं, डिजाइन और अच्छी सुझाव बनाने के लिए मदद कर सकते हैं।
4. झिल्ली स्विच और टच स्क्रीन के अलावा, हम भी इस तरह के झिल्ली स्विच और पांचवें वेतन आयोग, पीसीबी, सिलिकॉन रबर, धातु सरपरस्त, प्लास्टिक पेनल और इसी के साथ टच स्क्रीन के रूप में विधानसभा के विभिन्न प्रकार, कर सकते हैं।
5. हम छोटी मात्रा के आदेश को स्वीकार करने और प्रतिस्पर्धी मूल्य की पेशकश कर सकते हैं।
6. सख्त गुणवत्ता निरीक्षण, 100% समारोह परीक्षण, और हम भी इस तरह विनम्रता परीक्षण, जीवन प्रत्याशा परीक्षण, प्रवर्तन शक्ति परीक्षण के रूप में निर्दिष्ट परीक्षण कर सकते हैं।
एक: नमूना और बड़े पैमाने पर आदेश के लिए नेतृत्व का समय क्या है?
बी: 7 दिनों नमूना, बड़े पैमाने पर आदेश आमतौर पर 15-20 दिनों के उत्पादों पर निर्भर के लिए की पुष्टि की बैठक के बाद ठीक है ..
एक: कब तक अपने गुणवत्ता की गारंटी अवधि है
बी: में आम तौर पर, 3 महीने।
एक: द ग्रेट, टीकेएस। कर दो।
