परिचय
कठोर फ्लेक्स मुद्रित सर्किट बोर्डों एक आवेदन में लचीला और कठोर बोर्ड प्रौद्योगिकियों के संयोजन का उपयोग बोर्डों हैं। सबसे कठोर फ्लेक्स बोर्ड लचीला सर्किट substrates बाह्य और / या आंतरिक रूप से एक या एक से अधिक कठोर बोर्डों से जुड़ी है, आवेदन के डिजाइन पर निर्भर करता है की कई परतों से मिलकर बनता है। लचीला substrates फ्लेक्स की एक निरंतर राज्य में तैयार हो रहे हैं और आम तौर पर निर्माण या स्थापना के दौरान flexed की अवस्था में बनते हैं।
कठोर फ्लेक्स डिजाइन, एक ठेठ कठोर बोर्ड पर्यावरण के डिजाइन और अधिक से अधिक चुनौती दे रहे हैं के रूप में इन बोर्डों एक 3 डी अंतरिक्ष, जो भी अधिक से अधिक स्थानिक दक्षता प्रदान करता है डिजाइन किए हैं। तीन आयामों में डिजाइन कठोर फ्लेक्स डिजाइनरों मोड़ सकते हैं, गुना और अंतिम आवेदन के पैकेज के लिए अपनी इच्छित आकार हासिल करने के लिए लचीला बोर्ड substrates के रोल करने के लिए सक्षम होने के नाते।
उत्पादन की प्रक्रिया
एक कठोर फ्लेक्स प्रोटोटाइप या उत्पादन मात्रा के बड़े पैमाने पर कठोर फ्लेक्स पीसीबी निर्माण और पीसीबी विधानसभा की आवश्यकता होती उत्पादन हैं, प्रौद्योगिकी अच्छी तरह से साबित किया है और विश्वसनीय है। फ्लेक्स पीसीबी भाग स्वतंत्रता के स्थानिक डिग्री के साथ अंतरिक्ष और वजन मुद्दों पर काबू पाने में विशेष रूप से अच्छा है।
फ्लेक्स कठोर समाधान की सावधानी से विचार और कठोर फ्लेक्स पीसीबी डिजाइन चरण में प्रारंभिक चरणों में उपलब्ध विकल्पों में से एक उचित मूल्यांकन महत्वपूर्ण लाभ वापस आ जाएगी। यह महत्वपूर्ण कठोर फ्लेक्स पीसीबी fabricator डिजाइन की प्रक्रिया में जल्दी शामिल है डिजाइन सुनिश्चित करने के लिए और फैब भागों दोनों में समन्वय और अंतिम उत्पाद विविधताओं के लिए खाते हैं।
कठोर फ्लेक्स विनिर्माण चरण भी अधिक जटिल और समय कठोर बोर्ड निर्माण की तुलना में लेने वाली है। सभी कठोर फ्लेक्स विधानसभा का लचीला घटकों कठोर FR4 बोर्डों से पूरी तरह अलग हैंडलिंग, नक़्क़ाशी और टांका प्रक्रिया है।
अनुप्रयोगों
कठोर लचीला PCBs आवेदनों की एक विस्तृत सरणी प्रदान करते हैं, फोन और डिजिटल कैमरों सेल सैन्य हथियार और एयरोस्पेस सिस्टम से लेकर। तेजी से, कठोर फ्लेक्स बोर्ड निर्माण जैसे उनके अंतरिक्ष और वजन में कमी क्षमताओं के लिए पेसमेकर के रूप में चिकित्सा उपकरणों में इस्तेमाल किया गया है। कठोर फ्लेक्स पीसीबी के उपयोग के लिए एक ही फायदे सैन्य हथियार और हथियार नियंत्रण प्रणाली को लागू किया जा सकता है।
उपभोक्ता उत्पादों में, कठोर फ्लेक्स सिर्फ अंतरिक्ष और वजन को अधिकतम नहीं है, लेकिन बहुत मिलाप जोड़ों और नाजुक, नाजुक तारों कनेक्शन संबंधी समस्याएं होने का खतरा है के लिए कई जरूरतों को नष्ट करने, विश्वसनीयता में सुधार। ये सिर्फ कुछ उदाहरण हैं, लेकिन कठोर फ्लेक्स PCBs परीक्षण उपकरण, उपकरणों और ऑटोमोबाइल सहित लगभग सभी उन्नत विद्युत अनुप्रयोगों के लाभ के लिए इस्तेमाल किया जा सकता है। सुनिश्चित नहीं हैं कि क्या प्रौद्योगिकी अपनी परियोजना के लिए इस्तेमाल किया जा करने की जरूरत है? हमारे विशेषज्ञों को बुलाओ और हम मदद कर सकते हैं बाहर आप कठोर फ्लेक्स, फ्लेक्स या HDI पीसीबी तकनीक की जरूरत है कि क्या आंकड़ा।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Material: | black PET | PIN: | Two PIN |
---|---|---|---|
Shape: | Oval | Adhesive: | DP |
हाई लाइट: | पुश बटन झिल्ली स्विच,झिल्ली कीबोर्ड स्विच |

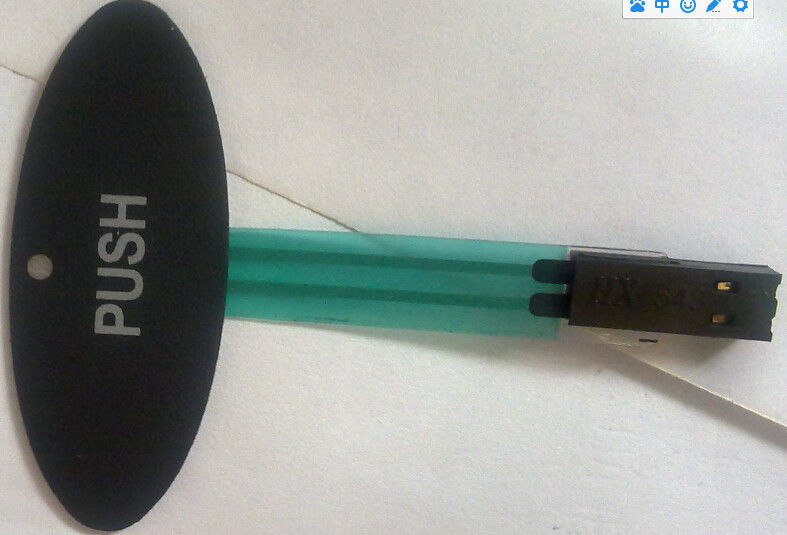

उच्च निष्पादन फ्लेक्स पीसीबी झिल्ली स्विच, 25-100ma वर्तमान रेटेड
त्वरित विस्तार से:
प्रकार | पीसीबी | आवेदन | इलेक्ट्रॉनिक उत्पाद |
रंग | नीला | फ़ीचर |
|
मशीन अकड़न | कठोर | लेज | 1-26 |
सामग्री | पीईटी / पीसी | इन्सुलेशन सामग्री | कार्बनिक राल |
मैं thichness परत nsulation | सामान्य | Antiflaming स्पेशलिटी | वीओ |
प्रसंस्करण कलाओं | electrolytic पन्नी | मजबूत सामग्री | फाइबर ग्लास |
इन्सुलेट राल | फिनोलिक | निर्यात बाजार | नेटवर्किंग |
विवरण:
1. कॉपर पन्नी सब्सट्रेट (कॉपर फिल्म)
कॉपर पन्नी: मूल रूप से electrolytic तांबे और तांबे लुढ़का आम मोटाई 1oz 1 / 2oz और 1/3 आस्ट्रेलिया के दो प्रकार में विभाजित
सब्सट्रेट फिल्म: 1 / 2mil दो प्रकार के साथ 1mil का एक आम मोटाई।
गोंद (चिपकने वाला): मोटाई ग्राहकों की आवश्यकताओं के अनुसार।
2. कवर फिल्म संरक्षण फिल्म (कवर फिल्म)
कवर फिल्म संरक्षण फिल्म: सतह इन्सुलेशन। 1 / 2mil के साथ आम मोटाई 1mil।
गोंद (चिपकने वाला): मोटाई ग्राहकों की आवश्यकताओं के अनुसार।
कागज से आकार दबाने से पहले विदेशी मामले के चिपकने वाला buildup: से बचने के; आसान काम।
3. stiffener (पीआई stiffener फिल्म)
Stiffener:, पांचवें वेतन आयोग की यांत्रिक शक्ति को मजबूत सतह बढ़ते काम की सुविधा के लिए। आम मोटाई 3mil 9mil करने के लिए।
कागज से आकार: इससे पहले विदेशी मामले चिपकने वाला buildup Crimping से बचने के लिए।
4. ईएमआई: विद्युत चुम्बकीय परिरक्षण फिल्म, बाहर की दुनिया से बिना किसी हस्तक्षेप के संरक्षण सर्किट बोर्ड लाइन (एक मजबूत विद्युत चुम्बकीय जिला या हस्तक्षेप जोन के लिए अतिसंवेदनशील)।
अनुप्रयोगों:
1. डिस्क ड्राइव
हार्ड डिस्क, या डिस्केट के बावजूद, पांचवें वेतन आयोग उच्च कोमलता और 0.1 मिमी पतला की मोटाई पर बहुत निर्भर है, पढ़ने के लिए डेटा जल्दी खत्म। या तो एक पीसी या नोटबुक।
2. कंप्यूटर और एलसीडी स्क्रीन
लचीला सर्किट बोर्डों में से एक लाइन विन्यास, और पतली मोटाई का प्रयोग करें। तस्वीर में डिजिटल सिग्नल, एलसीडी स्क्रीन के माध्यम से
3. सीडी प्लेयर
लचीला सर्किट बोर्डों और पतली मोटाई के तीन आयामी विधानसभा विशेषताओं पर केंद्रित है। विशाल सीडी चारों ओर ले जाने के लिए
4. मोबाइल फोन
लचीला सर्किट बोर्ड हल्के वजन और पतली मोटाई पर केंद्रित है। प्रभावी ढंग से उत्पादों, बैटरी, माइक्रोफोन का आसान कनेक्शन, और बटन की और एक में मात्रा बचा सकता है।
5. नवीनतम अनुप्रयोगों
हार्ड डिस्क ड्राइव (एचडीडी, हार्ड डिस्क ड्राइव) को निलंबित कर दिया सर्किट (र Ensi। एन cireuit) और XE पैकेजिंग बोर्ड के घटकों, आदि की
विशेष विवरण
प्रति अनुरोध OEM / OEM के रूप में
सामग्री: गड़बड़ी | 1 लाख |
घन: | एक आउंस |
पीआई: | 1 लाख |
सतह का उपचार: | शुद्ध टिन चढ़ाना |
न्यूनतम छेद आयाम: | 0.3 मिमी |
न्यूनतम रेखीय चौड़ाई: | 0.08mm |
न्यूनतम रेखीय दूरी: | 0.08mm |
बाहरी सहिष्णुता: | +/- 0.05 mm |
वेल्डिंग प्रतिरोध: | 280 10 सेकंड से अधिक |
छीलने शक्ति: | 1.2kg / cm2 |
उष्मा प्रतिरोध: | -200 300 डिग्री सेल्सियस |
सतही प्रतिरोधकता: | 1.0 x 1011 |
Bandability: | मिलिए आईपीसी मानक |
रासायनिक प्रतिरोध: | मिलिए आईपीसी मानक |
