पीसीबी बोर्ड के लिए परीक्षण प्रक्रियाओं
--- हम कई गुणवत्ता में किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले आश्वस्त प्रक्रियाओं का प्रदर्शन। इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
सतह का उपचार
लीड मुक्त एचएएल
सोना चढ़ाना (1-30 माइक्रो इंच)
ओएसपी
चांदी चढ़ाना
शुद्ध टिन चढ़ाना
विसर्जन टिन
विसर्जन गोल्ड
सोने की उंगली
अन्य सेवा:
एक) हम रोजर्स, Teflon, Taconic, फादर-4 उच्च टीजी, स्टॉक में सिरेमिक के रूप में कई विशेष सामग्री है। हमें अपनी जांच भेजने के लिए आपका स्वागत है।
बी) हम भी सोर्सिंग घटकों, पीसीबी डिजाइन, पीसीबी की नकल, पीसीबी ड्राइंग, पीसीबी विधानसभा और इतने पर प्रदान करते हैं।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हाई लाइट: | एसएमडी पीसीबी बोर्ड नेतृत्व किया,प्रकाश पीसीबी बोर्ड के नेतृत्व में |
---|

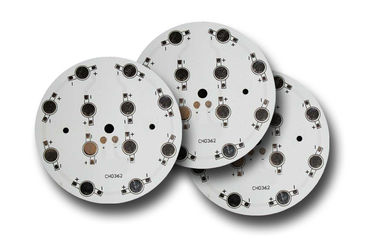

दो तरफा मुद्रित सर्किट बोर्ड, FR4 सामग्री 1.6 मिमी के साथ पीसीबी बोर्ड एलईडी
> ब्रांड नाम: पूर्व पीसीबी
> वेब: www.eastpcb.com
> सामग्री: FR4
> परत गिनती: 2 परतें
> बोर्ड मोटाई: 1.6 मिमी
> कॉपर मोटाई: 1oz
> भूतल खत्म: HASL (RoHS)
> मिलाप मास्क: व्हाइट (ऊपर)
> Silkscreen: नहीं स्क्रीन (ऊपर और बीओटी)
> मिन ड्रिल / पैड: 0.3 मिमी / 0.5 मिमी
> प्रमाणन: उल, RoHS, ISO9001,
ISO14001, TS16949
प्रोटोटाइप पीसीबी विनिर्माण दिशानिर्देश:
> FR4, 1.6 मिमी, 1oz तांबे
> ग्रीन soldermask, व्हाइट Silkscreens
> भूतल खत्म: HASL (लीड फ्री)
> बोर्ड आकार के बराबर या कम से कम 200 वर्ग सेमी।
> मिन छेद / पैड: 0.3 मिमी / 0.6 मिमी।
> मिन ट्रैक मोटाई / क्लीयरेंस 0.15mm / 0.15mm
> मानक लीड समय
निम्नलिखित अधिभार को आकर्षित करता है:
> FR4 TG170 / 180 सामग्री
> अन्य सामग्री मोटाई
> 2oz तांबे या ऊपर
> मिन छेद / पैड: 0.2 मिमी, 0.1 मिमी मिन ट्रैक
> सोने खत्म (विसर्जन सोना)
> एक पैनल में कई डिजाइन
> प्रोटोटाइप पीसीबी तेजी लाई सेवा।
आवश्यकताएँ और सेवाओं सहित:
• डिजाइन, तकनीकी और सलाहकार सेवाओं
• एकल और डबल पक्षीय (NPTH और PTH दोनों)
• Multlayers
• हॉट टिन / लीड मिलाप
• लीड फ्री- RoHS
• गोल्ड या सिल्वर विसर्जन
• गोल्ड उंगलियों
• Electroplated कॉपर, टिन या रजत
• श्रीमती Stencils
• peelable मुखौटा
• पीसीबी पैनल टुकड़े टुकड़े की आपूर्ति
• प्रकाश के प्रति संवेदनशील फिल्म टुकड़े टुकड़े
• विद्युत परीक्षण
• वी स्कोरिंग
• बजट प्रोटोटाइप सेवा
• अंतर्राष्ट्रीय आउटसोर्सिंग
• उल Certication
• क्यूए अनुरूपता प्रमाणन
• विशेषज्ञ चढ़ाना मोटाई माप प्रमाणीकरण
एलईडी पीसीबी बोर्ड, प्रोटोटाइप एलईडी पीसीबी, EASTPCB.COM से पीसीबी पीसीबी प्रोटोटाइप एलईडी
