परिचय
डबल पक्षीय सर्किट बोर्ड का मतलब एक दो तरफा तांबा, और metallized छेद है, कि दो तरफा तांबा है, और तांबे के छेद के अंदर हैं
दोनों पक्षों ने डबल तारों बोर्ड है, लेकिन दोनों पक्षों पर तार का उपयोग करने के लिए। दोनों पक्षों ने उचित बिजली के कनेक्शन के साथ कमरे में होना चाहिए। इस सर्किट बुलाया विअस के बीच "पुल"। गाइड भरे या छेद के साथ लेपित पीसीबी, धातु, दोनों पक्षों पर कंडक्टर को जोड़ा जा सकता है, जिसमें छेद। क्योंकि दोहरे पैनल क्षेत्र में दो बार के रूप में एक पैनल से बड़ा, एकल पैनल के तारों को हल करने के लिए डबल पैनल (छेद के दूसरे पक्ष के लिए दिया जा सकता है) कठिनाई की वजह से कंपित, यह एक से अधिक जटिल में उपयोग के लिए अधिक उपयुक्त है -panel सर्किट।
फायदे
तारों सुविधाजनक, सरल, श्रम प्रधान तारों छोटे, छोटे लाइन की लंबाई: एकल-बोर्ड के साथ तुलना में।
डबल सर्किट बोर्ड डिजाइन कदम
1. सर्किट schematics तैयार
2. एक नई फ़ाइल और लोड पीसीबी घटक पैकेज पुस्तकालय बनाएँ
3, बोर्ड की योजना बना
4, में नेटवर्क की मेज और घटकों
5, स्वचालित लेआउट घटकों
6, लेआउट समायोजन
7, नेटवर्क घनत्व विश्लेषण
8, तारों नियम निर्धारित
9, स्वत: मार्ग
10, मैन्युअल तारों को समायोजित
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
हाई लाइट: | पीसीबी मुद्रित सर्किट बोर्ड,प्रोटोटाइप मुद्रित सर्किट बोर्ड |
---|

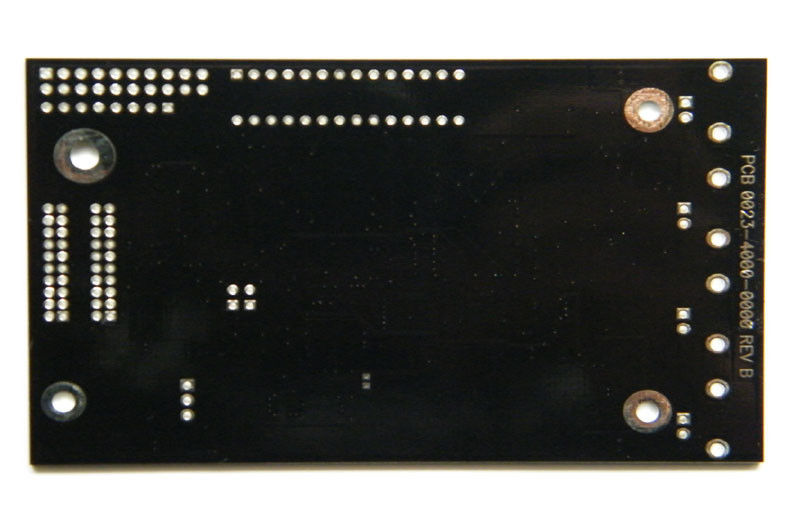

डबल पक्षीय पीसीबी बोर्ड विनिर्माण और चीन कारखाने से पीसीबी assemly
विवरण:
डबल पक्षीय पीसीबी बोर्ड, एक तरफा बोर्ड, बहुपरत सर्किट बोर्ड, एल्यूमीनियम पीसीबी, प्रतिबाधा पीसीबी बोर्ड, पांचवें वेतन आयोग सर्किट बोर्ड आदि मुद्रित सर्किट बोर्ड पीसीबी प्रकार के हैं। डबल पक्षीय पीसीबी बोर्ड (डबल पक्षीय पीसीबी, डबल परत पीसीबी, 2 परतों पीसीबी) का एक प्रकार है व्यापक रूप से इस्तेमाल और मुद्रित सर्किट बोर्ड पीसीबी में महत्वपूर्ण प्रकार। डबल पक्ष पीसीबी यह विपरीत दिशा में जाने के लिए की आवश्यकता होगी, जब एक पक्ष सर्किट पर्याप्त नहीं है एक तरफा पीसीबी का विस्तार है। वहाँ कंडक्टर / दोनों पक्षों पर दो लाइन किया जाएगा। दो परत पीसीबी बोर्ड एक और विशेषता के साथ यह PTH विअस है कि है। बस बोल, डबल पक्षीय पीसीबी बोर्ड दो तरफा निशान, शीर्ष स्तर और नीचे की परत के साथ है।
चंचल सर्किट कं, लिमिटेड सर्किट बोर्डों विनिर्माण, पीसीबी विधानसभा, घटक सोर्सिंग, PCBA परीक्षण, एल्यूमीनियम धातु कोर पीसीबी निर्माण और पांचवें वेतन आयोग निर्माण, पीसीबी लेआउट डिजाइन और इंजीनियरिंग सेवा में शामिल हैं 1 26 परतों पीसीबी निर्माण के लिए एक स्थान पर समाधान की आपूर्ति करने में माहिर हैं।
कैसे हम से एक पीसीबी बोली पाने के लिए?
पीसीबी जानकारी के नीचे हमें प्रदान करें। हम प्रतिक्रिया 24hours के भीतर सभी पीसीबी पूछताछ करेंगे।
विवरण हमें ईमेल से संपर्क करें या क्लिक करें "हमसे संपर्क करें"
कस्टम पीसीबी विनिर्माण:
परत गिनती | एक तरफा, 2--26 परतें |
मूलभूत सामग्री | FR4, उच्च टीजी FR4, CEM-3, CEM1, एल्यूमिनियम बेस, कॉपर कोर, उच्च आवृत्ति, Polyimide (पीआई), पॉलिएस्टर (पीईटी), रोजर्स RO4350, Polyimide, Teflon, Getek पहने कॉपर थर्मल Substrates |
बोर्ड मोटाई | 0.2 मिमी, 0.4 mm, 0.8 मिमी, 1.0 मिमी। 1.2mm.1.6mm.2.0mm-2.4mm, 3.2mm, 4.0 मिमी |
अधिकतम बोर्ड का आकार | 580mmx700mm |
कॉपर मोटाई | 0.5oz, 1oz, 2oz, 3oz।, 4oz, 5oz, 6oz |
न्यूनतम छेद का आकार | 0.2 मिमी |
न्यूनतम ट्रेस / अंतरिक्ष | 4mil / 4mil |
पीसीबी भूतल खत्म | HASL (गर्म हवा मिलाप लेवल), पंजाब मुक्त HASL, electroless निकल और विसर्जन गोल्ड (ENIG), चढ़ाना गोल्ड, गोल्ड उंगलियों (गोल्ड कनेक्टर), रजत विसर्जन, कार्बनिक भूतल प्रोटेक्टंत (ओएसपी), electroless निकल Electroless पैलेडियम विसर्जन गोल्ड (ENEPIG) , हार्ड गोल्ड |
सोल्डर मास्क | हरा, लाल, नीले, काले, मैट ग्रीन, ऑरेंज |
सिल्क स्क्रीन | सफेद, पीला, काला |
पीसीबी निर्माण | स्कोरिंग, मार्ग, वी स्कोर, काउंटर सिंक, बेवल, कटआउट और स्लॉट |
गुणवत्ता नियंत्रण | भारतीय दंड संहिता 6012 वर्ग 2, विद्युत परीक्षण, फ्लाइंग जांच परीक्षण, 100% Netlist परीक्षण |
विशेष तकनीक | उपस्थिति नियंत्रण, अंतर, Peelabemask पीसीबी, उच्च घनत्व पीसीबी एचडीआई, भारी तांबा पीसीबी, धातु कोर सर्किट बोर्ड, पहने कॉपर, ब्लाइंड और दफन विअस, लेजर Drilled विअस, बर्न-इन बोर्डों, फ्लेक्स बोर्ड, कठोर-फ्लेक्स बोर्ड, आधा चढ़ाया छेद सर्किट बोर्ड, चयनात्मक चढ़ाना हार्ड गोल्ड, विशेष पतली या विशेष मोटी पीसीबी बोर्ड, राल खामियों को दूर होल के साथ पीसीबी मुद्रित सर्किट बोर्ड |
पीसीबी विधानसभा:
प्रसव पीसीबी बोर्ड के लिए समय
1) पीसीबी उत्पादन: Protoypes: 4-8 दिन / उत्पादन: 6-14 दिन
2) घटक क्रय: 2-4 दिनों अगर हमारे स्थानीय बाजार में उपलब्ध सभी घटकों
3) पीसीबी विधानसभा: प्रोटोटाइप: 3-6 दिन / उत्पादन: 5-8days के भीतर
पीसीबी बोर्ड परीक्षण
शिपिंग
उत्पादों को देखने:
कार्यशाला देखें:
